Torquemotoren mit größerem Drehzahlspektrum

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Die neuen TMRI-Torquemotoren wurden von Hiwin entwickelt, um die bisher geltende Drehzahlobergrenze zu durchbrechen. Auch bei den Drehmomenten erreicht der Motor dank einiger konstruktiver Neuerungen ein neues Niveau.

Firmen zum Thema

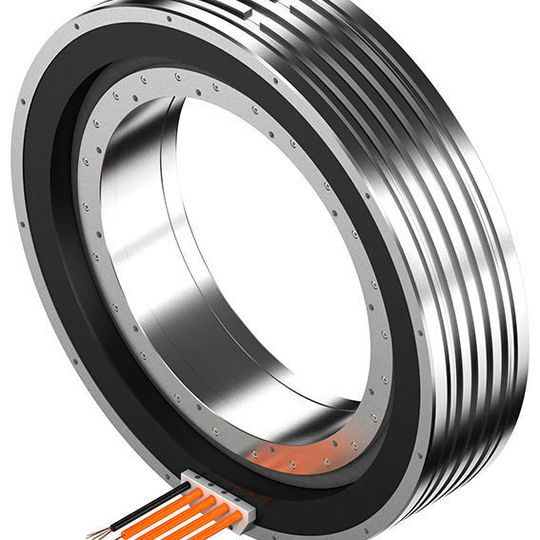

Die TMRI-Torquemotoren von Hiwin weisen höhere Drehzahlen dank eines neuartigen Rotoraufbaus auf.
Die TMRI-Torquemotoren von Hiwin weisen höhere Drehzahlen dank eines neuartigen Rotoraufbaus auf.
(Bild: Hiwin)

Hiwin hat auf Basis der TMRW-Baureihe einen neuen schnelldrehenden, wassergekühlten Torquemotor für besonders anspruchsvolle Anwendungen entwickelt.

Außen am Stator der neuen TMRI-Direktantriebe ist davon nichts zu sehen. Als Rotor jedoch haben die genuteten, hochleistungsfähigen Innenläufer statt des bisherigen homogenen Stahlteils eine Baugruppe mit einem geblechten Magnetträger im Zentrum. Die bisher geltende Drehzahlobergrenze konnte dem Hersteller zufolge dank der reduzierten Wirbelstromverluste durchbrochen werden.

Weil die Hiwin-Ingenieure die Permanentmagnete im Rotor so angeordnet haben, dass die magnetische Flussdichte steigt, erreicht der TMRI-Torquemotor auch bei den Drehmomenten ein neues Niveau. Sie sollen sich also gegenüber der bisherigen TMRW-Baureihe durch höhere Drehzahlen, größere Drehmomente und einen besseren Wirkungsgrad auszeichnen.

Hiwin liefert seine TMRI-Torquemotoren mit Außendurchmessern von 230 mm bis 565 mm und Spitzendrehmomenten bis 5400 Nm in verschiedenen Standardwicklungen für hohes Drehmoment und unterschiedliche Drehzahlen. Optional sind die TMRI-Motoren auch mit anschlussfertigem Stahlkühlmantel erhältlich. Einsatz finden die Motoren in Druckmaschinen, Transportanlagen, Dreh- und Fräsmaschinen, in der Automatisierungstechnik und dort, wo eine extrem genaue Positionierung gefragt ist. (sh)
