In unserer Serie „Technik kurz erklärt“ stellen wir regelmäßig Meisterwerke der Konstruktion und besondere Entwicklungen vor. Heute: der Ventilator.

Wenn die Thermometer in Deutschland die 30-Grad-Marke knacken und stehende Hitze die Büros und Wohnzimmer flutet, schlägt die Stunde eines Geräts, das viele bereits für technologisch überholt hielten: der Ventilator. Während Klimaanlagen teuer in der Anschaffung und energieintensiv im Betrieb sind, feiert der klassische Ventilator derzeit ein Comeback.
Hinter dem vermeintlich simplen Kunststoffpropeller, der heute oft für wenige Euro als Massenware über den Ladentisch geht, steckt eine Geschichte voller aerodynamischer Herausforderungen – Grund genug, einen Blick auf die Entwicklung des Ventilators zu werfen.

Der Ursprung: Geprägt von Handarbeit

Die Geschichte der künstlichen Luftbewegung begann lange vor der Nutzung elektrischer Energie und war zunächst geprägt von manuellem Aufwand und mechanischem Einfallsreichtum.

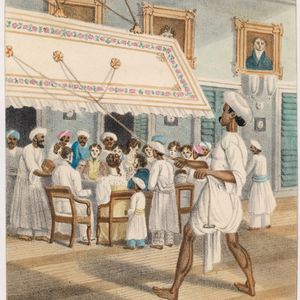

• Erste Belege für die gezielte Nutzung von Fächern finden sich bereits um 3000 v. Chr. im alten Ägypten, wo großflächige Palmwedel oder Lotusblätter zur Kühlung der Herrschenden eingesetzt wurden. In Indien entwickelte sich später der sogenannte Punkah – ein an der Decke montierter, stoffbespannter Rahmen, der über Seilzüge von Bediensteten rhythmisch hin- und hergeschwungen wurde.
• Einen wichtigen technologischen Schritt weg vom reinen Hin- und Herwedeln hin zur Rotation vollzog der chinesische Ingenieur Ding Huan während der Han-Dynastie (ca. 180 n. Chr.). Er konstruierte den ersten historisch belegten rotierenden Ventilator, der aus sieben miteinander verbundenen Rädern von jeweils drei Metern Durchmesser bestand. Diese Apparatur wurde manuell über Treträder angetrieben und konnte ganze Palasthallen kühlen. Mit dem Beginn der frühen Neuzeit verlagerte sich der Fokus der Lüftungstechnik in den industriellen Bereich.
• In seinem Werk „De re metallica“ beschrieb Georgius Agricola im Jahr 1556 hölzerne Rotationsventilatoren, die zur Belüftung von Bergwerksschächten dienten. Diese frühen Industriemaschinen wurden entweder durch Wasserkraft oder durch menschliche Kraft in Treträdern angetrieben, um lebenswichtige Frischluft in die Tiefe zu fördern.
• Im 17. und 18. Jahrhundert experimentierten europäische Konstrukteure schließlich damit, die Kühlung auch für den privaten Gebrauch zu automatisieren. Es entstanden die ersten Tischgeräte, die auf Uhrwerksmechanismen basierten. Über Federaufzüge und komplexe Getriebestufen wurden kleine Flügel für eine begrenzte Zeit in Rotation versetzt. Diese mechanischen Versuche bildeten die direkte technologische Brücke zu den späteren Patenten des 19. Jahrhunderts, wie dem mechanischen Fächer von James Barron aus dem Jahr 1830.

Bildergalerie

Bildergalerie mit 5 Bildern

Schiffahrt als wichtiger Treiber

Die Schifffahrt erwies sich im 18. und 19. Jahrhundert als einer der bedeutendsten Treiber für die Entwicklung mechanischer Belüftungssysteme. Der Grund war weniger der Komfort als vielmehr die physische Notwendigkeit: In den geschlossenen Decks großer Segelschiffe führten stehende, feuchte Luft und mangelnder Luftaustausch zu massiven Problemen. Zum einen beschleunigte die Feuchtigkeit die Fäulnis der Holzrümpfe, zum anderen begünstigte die schlechte Luftqualität die Ausbreitung von Krankheiten unter der Besatzung und den Passagieren.
Die erste Form der Luftumwälzung auf See war rein passiv. Über sogenannte Windsegel (trichterförmige Segeltuchkonstruktionen an Deck) wurde der Fahrtwind eingefangen und über Schläuche in die unteren Decks geleitet. Dieses System funktionierte jedoch nur bei ausreichendem Wind und war bei Flaute oder Sturm wirkungslos.
Um eine wetterunabhängige Belüftung zu gewährleisten, entwickelten Ingenieure aktive mechanische Lösungen:
Stephen Hales (1741): Der englische Naturforscher gilt als Pionier der Schiffslüftung. Er konstruierte große, kastenartige Blasebalg-Ventilatoren, die manuell betrieben wurden. Über ein System von Ventilen konnten diese Maschinen riesige Mengen verbrauchter Luft aus den Zwischendecks absaugen und Frischluft hineinpumpen. Diese „Ship’s Ventilators“ reduzierten die Sterblichkeitsrate auf Schiffen nachweislich drastisch und wurden von der Royal Navy zur Standardausrüstung erklärt.
Samuel Sutton (1744): Er verfolgte einen anderen technischen Ansatz und nutzte die thermische Konvektion. Sutton verband Rohrsysteme aus den unteren Decks direkt mit den Feuerstellen der Kombüse. Da das Feuer für den Verbrennungsvorgang Sauerstoff benötigte, saugte es die verbrauchte Luft aus dem Schiffsinneren an, während frische Luft über Luken nachströmte (Saugbelüftung).

Triebfeder für die Mechanisierung

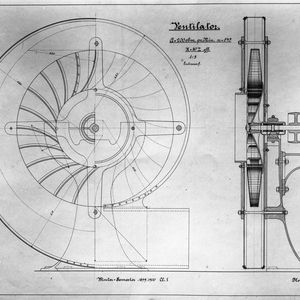

Mit dem Aufkommen der Dampfschifffahrt im 19. Jahrhundert verschärfte sich die Anforderung: Die Hitze der Kesselräume und die Kohleabgase mussten effizient abgeführt werden. Da nun erstmals kontinuierliche mechanische Antriebsenergie durch die Dampfmaschinen zur Verfügung stand, konnten die bis dahin manuell betriebenen Blasebalge durch erste rotierende Zentrifugal- und Axialventilatoren ersetzt werden. Diese maritimen Hochleistungssysteme waren die direkten konstruktiven Vorläufer der kleineren, mechanisch angetriebenen Ventilatoren für den Hausgebrauch, da sie die grundlegenden Prinzipien der Drucksteuerung und des Lufttransports in geschlossenen Räumen etablierten.

Als einer der ersten dokumentierten Vorläufer gilt das Patent des US-Marineoffiziers James Barron vom 27. November 1830. Sein „Fan Moved by Mechanism“ war eine Apparatur, die einen Fächer über ein mechanisches Getriebe automatisierte. Ziel war es, den menschlichen „Punkah-Wallahs“ zu ersetzen.

Meilensteine und Patente: Der Weg zur Elektrifizierung

Der entscheidende Sprung in die Moderne erfolgte Ende des 19. Jahrhunderts mit der Kopplung von Elektromotoren und Propellern:

• 1882–1886: Schuyler Skaats Wheeler entwickelte den ersten elektrisch betriebenen Ventilator. Das Gerät, oft „Buzz Fan“ genannt, besaß zwei Flügel, die direkt auf der Welle eines Elektromotors saßen. Es gab noch kein Schutzgitter, was die Anwendung gefährlich machte.
• 1889: Philip Diehl (US-Patent 414,758) integrierte einen Elektromotor so, dass er an die Decke gehängt werden konnte – die Geburtsstunde des Deckenventilators, dessen Motortechnik auch die Basis für spätere Standgeräte bildete.
• 1902: James J. Wood (General Electric) sicherte sich ein Patent für Verbesserungen an elektrischen Ventilatoren, was GE zu einem Marktführer machte.
• 1903: Das Unternehmen Eck führte den ersten getriebebasierten oszillierenden Ventilator ein, wodurch der Luftstrom erstmals automatisch geschwenkt werden konnte.

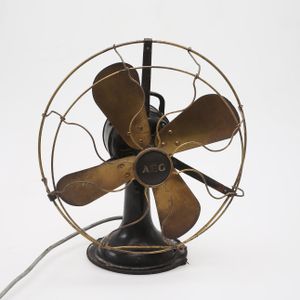

• 1910: Westinghouse brachte einen der ersten massentauglichen elektrischen Ventilatoren für den Haushalt auf den Markt.

Wie funktioniert ein Ventilator?

Technisch ist der Standventilator eine axiale Strömungsmaschine. Ein Elektromotor (meist ein einphasiger Induktionsmotor mit Betriebskondensator) treibt ein Laufrad an. Die aerodynamisch geformten Flügel erzeugen eine Druckdifferenz, die Luft axial ansaugt und beschleunigt.
Ein Ventilator senkt die Raumtemperatur physikalisch nicht ab. Die Kühlwirkung entsteht durch den beschleunigten Luftstrom auf der Haut, der die Verdunstung von Schweiß fördert (konvektive Wärmeübertragung), wodurch dem Körper Wärme entzogen wird.

Technische Herausforderungen und wie sie gelöst wurden

• Stabilität und Sicherheit: Frühe Standventilatoren waren kopflastig und neigten durch die Vibrationen des schweren Metallgehäuses und die oszillierende Bewegung zum Umkippen. Zudem stellten offene Metallflügel ein hohes Verletzungsrisiko dar.
  Die Lösung: Einführung massiver Gussfüße (später beschwerte Kunststoffbasen) und die Entwicklung von Schutzgittern aus Draht, die den Luftstrom kaum behindern, aber Berührungen verhindern.
• Verschleiß der Oszillation: Die mechanische Schwenkfunktion wurde über Kurbelgetriebe realisiert. Diese waren anfällig für Materialermüdung, Lärmentwicklung und Schmiermittelverlust.
  Die Lösung: Moderne Konstruktionen nutzen oft separate, kleine Synchronmotoren für die Oszillation oder optimierte Kunststoffgetriebe, die wartungsfrei und leiser arbeiten.
• Lärmentwicklung und Aerodynamik: Metallflügel erzeugten durch Verwirbelungen an den Spitzen hohe Geräuschpegel.
  Die Lösung: 1937 führte Westinghouse Micarta-Flügel ein, die leiser und formstabiler waren. Heute werden Flügelgeometrien computergestützt optimiert, um Turbulenzen zu minimieren.
• Höhenverstellbarkeit (Teleskop-Prinzip): Die Anpassung des Luftstroms an verschiedene Sitz- oder Liegepositionen.
  Die Lösung: Die Integration von Teleskop-Rohren mit Klemmmechanismen, die im Inneren des Standrohrs geführt werden, ermöglicht eine stufenlose vertikale Anpassung.
• Energieeffizienz: Herkömmliche AC-Motoren haben einen begrenzten Wirkungsgrad.
  Die Lösung: Der Einsatz von bürstenlosen Gleichstrommotoren (BLDC) ermöglicht heute eine präzisere Steuerung und spart im Vergleich zu alten Modellen bis zu 50 Prozent Energie ein.
