Torquemotoren – Stärken, Einsatzgebiete und typische Optimierungskriterien

| Redakteur: Ute Drescher

Bernhard (l.) und Johannes (r.) Oswald in der Montage der Oswald Elektromotoren. Das Unternehmen ist einer der führenden Torquemotorenhersteller von 100 Nm aufwärts. 2017 erhielt das Unternehmen für seine Motoren den deutschen Umweltpreis.
Bernhard (l.) und Johannes (r.) Oswald in der Montage der Oswald Elektromotoren. Das Unternehmen ist einer der führenden Torquemotorenhersteller von 100 Nm aufwärts. 2017 erhielt das Unternehmen für seine Motoren den deutschen Umweltpreis. (Bild: Oswald)

Torquemotoren können neben Asynchronmotoren auch Getriebemotoren, Motor-Riemenkombinationen oder Hydrauliken ersetzen. Wer bereit ist umzudenken, erreicht so enorme Verbesserungen.

Erstes Auswahl- oder Vergleichskriterium: Das Drehmoment

Um eine Maschine mit einem Elektromotor anzutreiben, sind zunächst mal die Kraft, respektive das Drehmoment des Antriebs, ausschlaggebend. Motoren einer Baureihe unterscheiden sich typischerweise durch ihre Größe und damit durch ihre Kraft, ihr Dreh-Moment und nicht nur ihre Leistung. Das erste Auswahl- oder Vergleichskriterium ist also das Drehmoment M. Es bestimmt die erforderliche Motorgröße und beantwortet die Frage, ob ein Motor für eine vorliegende Aufgabe geeignet ist oder nicht.

Damit die Kraft, das Moment eines kleinen Motors ausreicht, wurden früher oft Untersetzungsgetriebe eingesetzt. Mit der Untersetzung geht die Drehzahl nach unten und das Drehmoment erhöht sich proportional. Bei sehr einfachen Anwendungen mag diese Vorgehensweise auch heute noch passen. Legt man jedoch Wert auf optimale Produktivität und Effizienz der jeweiligen Maschine, so lohnt es sich, genauer hinzusehen. Moderne Motortechnik bietet heute ein Vielfaches an Dynamik, Energie- und Geräuschoptimierung oder Kompaktheit.

Torquemotoren im Vergleich mit Getriebemotoren

Im Drehmomentbereich bis 100 Nm sind Servomotoren mit Permanentmagneten seit langem etabliert. Bei Hauptantrieben und größeren Drehmomenten bieten sogenannte Torquemotoren (die großen Geschwister der Servomotoren) seit etwa dem Jahr 2000 größte Momente auf kleinstem Raum. Die Motordrehzahl richtet sich dabei nach der benötigten Maschinendrehzahl. Der Frequenzumrichter erzeugt die passende Grundfrequenz im Bereich von 0 bis 500 Hz.

Die Dynamik der Torquemotoren ist bei gleichzeitig niedrigstem Energieverbrauch unschlagbar hoch. Der Wegfall von Übersetzungsgliedern und die niedrigeren Lagerdrehzahlen reduzieren den üblichen Wartungsaufwand erheblich. Dabei lohnt sich der Einsatz von Torquemotoren bei dynamischem Betrieb genauso wie bei konstanten Drehzahlen. Maschinenbauer, die bereit sind umzudenken und hergebrachte Antriebslösungen in Frage zu stellen, können enorme Verbesserungen erreichen. Dabei ist zu beachten, dass der Torquemotor der Ersatz für Getriebemotoren, Motor-Riemenkombinationen oder Hydrauliken ist und nicht nur für den zu ersetzenden Asynchronmotor.

Starke Permanentmagnete erzeugen Rotorfeld

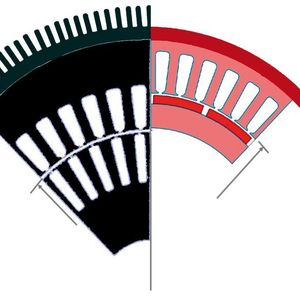

Asynchron- und Torquemotoren im Größenvergleich bei derselben Baugröße: Die niedrigere Polzahl des Asynchronmotors erfordert viel Blech im Joch; die magnetischen Bauteile des Torquemotors fallen deutlich schlanker aus.
Asynchron- und Torquemotoren im Größenvergleich bei derselben Baugröße: Die niedrigere Polzahl des Asynchronmotors erfordert viel Blech im Joch; die magnetischen Bauteile des Torquemotors fallen deutlich schlanker aus. (Bild: Oswald)

Ein Torquemotor hat seinen Bemessungspunkt nicht bei 1500 Umdrehungen, sondern bei einer beliebig wählbaren niedrigeren Maschinendrehzahl. Um einen Getriebemotor sinnvoll ersetzen zu können, benötigt der Torquemotor zunächst das i-fache Moment des Normmotors, also das Moment am Abtrieb des Untersetzungsgetriebes. Das gelingt nur, weil Torquemotoren ein Vielfaches der Kraftdichten von Normmotoren besitzen. Darüber hinaus muss der Torquemotor bei niedrigen Drehzahlen sehr hohe Wirkungsgrade aufweisen. Das gelingt durch starke Permanentmagnete, die das Rotorfeld erzeugen.

Eine Asynchronmaschine dagegen benötigt auch bei kleinen Drehzahlen den vollen Magnetisierungsstrom, um das Rotorfeld zu erzeugen. Das führt dann gegebenenfalls zu inakzeptablen Wirkungsgraden. Im niedrigen Drehzahlbereich unter 1000 Umdrehungen sind Asynchronmotoren ohne Getriebe nur selten sinnvoll einsetzbar und genau hier liegen die meisten Anwendungen im Maschinenbau.

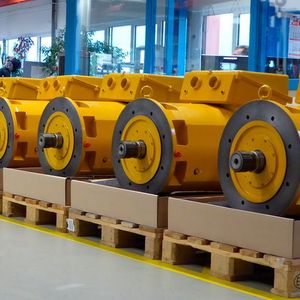

Elektrischer Hauptantrieb macht Pressen ordentlich Dampf

Torquemotor

Elektrischer Hauptantrieb macht Pressen ordentlich Dampf

19.03.18 - Bereits seit den 1970er-Jahren baut Schuler elektrisch angetriebene Pressen. Doch mit der aktuellen Servodirekt-Technik konnte die Pressenproduktivität um 30 % gesteigert werden. Anteil daran haben die leistungsfähigen Torquemotoren, die für den Antrieb sorgen. Sie können den Energieverbrauch um bis zu 40 % senken. lesen

Vorteile von Torquemotoren

Torquemotoren dagegen sind hier ideal einsetzbar. Sie werden typischerweise im Bereich von 10 bis 100 Polen angeboten. Höhere Polzahlen reduzieren die erforderliche Menge an Dynamoblech erheblich. Je höher die Polzahl, desto weiter rückt auch der Luftspalt der Maschine im Durchmesser nach außen. Genau hier wird die Kraft/das Drehmoment zwischen dem stehenden und dem rotierenden Motorteil realisiert. Mit dem Wachstum im Durchmesser nimmt das erzielbare Drehmoment im Quadrat zu. Die Kraftdichte eines Torquemotors beträgt im Luftspalt 4 bis 7 N/cm². Durch ihre spezielle Bauart können Torquemotoren mit großen Hohlwellen realisiert werden. Dadurch erhalten andere Bauteile der Maschine interessante Gestaltungsfreiräume.

Ergänzendes zum Thema

Fliegen mit supraleitenden Torquemotoren

Entfallen Übersetzungsglieder, so rückt der Torquemotor räumlich und technisch direkt an die Antriebsaufgabe heran und wird zum sogenannten Direktantrieb. Hier ist es erforderlich, genauer hinzusehen. Ein dynamischer Motor lässt sich auf vielfältige Weise mit der anzutreibenden Maschine mechanisch verbinden. Zunächst kann man sich zwischen einer form- oder kraftschlüssigen Verbindung entscheiden oder beide Varianten kombinieren. Formschlüssig wäre z.B. eine Vielkeilverzahnung, kraftschlüssig z.B. die Verbindung mit einem Spannsatz. Eine einfache Passfeder ist bei dynamischen und reversierenden Einsätzen selten ausreichend.

Vorteile des direkten Anbaus sind:

  • Kompaktheit der Gesamtmaschine
  • Reduzierte Geräusche bei geringeren Drehzahlen
  • Keine unerfreulichen Lose oder Spiele, der ganze Antriebsstrang wird steifer und wird einfacher regelbar
  • Konstruktive Maschinenaufgaben können durch den Motor übernommen werden, z.B. entfallen überbestimmte Lagerstellen
  • Bauteile wie Kupplungen und Abstützungen können komplett entfallen

Direktantriebe punkten mit Dynamik

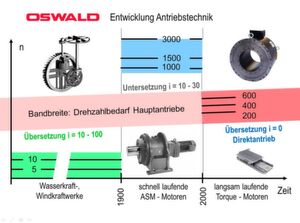

Die Entwicklung elektrischer Antriebe über drei Jahrhunderte: Vor 1900 waren langsame Wasser- und Windkraftwerke vorherrschend, bis 2000 schnell laufende Hauptantriebe, und heute können Torquemotoren als Direktantriebe eingesetzt werden.
Die Entwicklung elektrischer Antriebe über drei Jahrhunderte: Vor 1900 waren langsame Wasser- und Windkraftwerke vorherrschend, bis 2000 schnell laufende Hauptantriebe, und heute können Torquemotoren als Direktantriebe eingesetzt werden. (Bild: Oswald)

Torquemotoren sind wahre Kraftpakete. Oswald ist einer der führenden Torquemotorenhersteller von 100 Nm aufwärts und bietet seinen Kunden seit Jahren Spitzenmomente bis 170.000 Nm. 2015 hat Oswald seine Torquemotorenreihe nochmal nach oben erweitert. Die größten Maschinen haben inzwischen Außendurchmesser von etwa 2 n und bieten Spitzenmomente bis 400.000 Nm. 2017 hat Oswald für seine energiesparenden Torquemotoren auch den Deutschen Umweltpreis erhalten.

Die enorme Kraft- oder Drehmomentdichte der Torquemotoren ermöglichst es Übersetzungsglieder wie Getriebe und Riemen komplett wegfallen zu lassen. So erhält man einen modernen Direktantrieb, einen Motor, der seine Kraft oder sein Moment direkt dort zur Verfügung stellt, wo es gebraucht wird. Ein wesentlicher Vorteil einer solchen Vorgehensweise heißt Dynamik. Dazu muss man wissen, dass die träge Masse des Antriebs mit jeder Übersetzung i im Quadrat wächst. Ein Direktantrieb fällt hier mit unglaublich niedrigen Trägheitswerten auf und das wiederum bedeutet Dynamik. Dynamik heißt bei drehzahlveränderlichem Betrieb schnellere Prozesse und dadurch Produktivitätszuwachs und /oder Energieeinsparung.

Vergleich Verbrennungsmotor und Elektroantrieb

Zum Vergleich: Ein üblicher PKW Motor bietet 200 bis 300 Nm Drehmoment und das nur ab einer Drehzahl von einigen 100 Umdrehungen. Elektromotoren und insbesondere Torquemotoren bieten volles Moment oder auch Überlast ab Drehzahl Null. Liegt der Wirkungsgradbereich von Benzin- oder Dieselmotoren zwischen 5 % und 35 %, je nach Temperatur und Belastung, so bewegt sich ein Torquemotor zwischen 90 % und 98 % je nach Optimierungswunsch. Natürlich muss die elektrische Energie erst erzeugt werden, doch sind sich heute alle Experten einig, die Zukunft liegt in der elektrischen Energietechnik. Verbrennungsmotoren werden langfristig betrachtet vom Markt verschwinden.

Einsatzbeispiele und Anwendungen für Torquemotoren

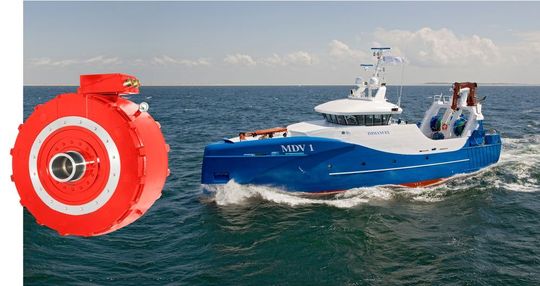

Die MDV 1 ist 35 m lang und wohl der modernste Fischkutter der Welt. Aus einem Entwicklungsprojekt entstanden ist sie Mitte 2015 vom Stapel gelaufen. Das Schiff wird durch einen modernen dieselelektrischen Hybridantrieb mit Oswald-Torquemotor angetrieben. Damit soll der Dieselverbrauch auf unter ein Viertel gesenkt werden.
Die MDV 1 ist 35 m lang und wohl der modernste Fischkutter der Welt. Aus einem Entwicklungsprojekt entstanden ist sie Mitte 2015 vom Stapel gelaufen. Das Schiff wird durch einen modernen dieselelektrischen Hybridantrieb mit Oswald-Torquemotor angetrieben. Damit soll der Dieselverbrauch auf unter ein Viertel gesenkt werden. (Bild: Flying Focus)

  • Torquemotor als Pressenantrieb Moderne Karosseriepressen werden heute fast ausschließlich mit Torquemotoren angetrieben. Je dynamischer der Antrieb, desto mehr Teile können in der gleichen Zeit gefertigt werden. Der Einsatz optimal regelbarer Torquemotoren führt darüber hinaus zu Qualitätsverbesserungen der gepressten Karosserieteile und deutlichen Energieeinsparungen auf das gefertigte Teil bezogen.
  • Torquemotoren an Schiffswinden Je dynamischer die Schiffswinde, desto höher darf der Wellengang sein, bei dem Arbeiten auf offener See noch sinnvoll möglich sind. Das englische Schlüsselwort dazu heißt: AHC (active heave compensation). Eine aktive Höhenkompensation ist mit der Dynamik von Torquemotoren, die bei diesem Einsatz mehrstufige Getriebemotoren ersetzen, erreichbar.
  • Torquemotoren in Zerkleinerern Zweiwellenzerkleinerer werden seit etwa 15 Jahren mit Torquemotoren ausgerüstet. Die Antriebe werden dafür mit Drehmomente bis zu 50.000 Nm je Motor ausgeführt. Im Vergleich mit Hydraulikantrieben sind Torquemotoren bei einem Betrieb 24 Stunden – 7 Tage die Woche allein über den Wirkungsgradvergleich unschlagbar. Investitionen machen sich über die Stromeinsparung bezahlt. Kleinere Schredder wurden früher mit Getriebemotoren ausgerüstet. Dabei treibt ein schnelllaufender Motor in ein Untersetzungsgetriebe ein. Durch uneinheitliches Schreddergut können harte Stopps oder Verstopfungen auftreten. Je geringer die träge Masse des Antriebs, desto härtere Schläge oder Beschleunigungen können schadensfrei überstanden werden.
  • Torquemotoren in Schiffsantrieben Immer mehr moderne Schiffe fahren dieselelektrisch. Warum? Der Dieselgenerator kann, wenn er nicht mehr direkt mit der Schraube verbunden ist, immer bei optimaler Drehzahl, d.h. bei bestem Wirkungsgrad fahren. Die Energie wird vom elektrischen Generator über Kabel zum antreibenden Torquemotor geleitet. Dabei ist es z.B. interessant, den Dieselantrieb aus Wartungszwecken in mehrere kleinere Einheiten zu teilen. Diese arbeiten dann geräuschgedämpft irgendwo im Schiffsrumpf. Den Schiffsantrieb bildet ein Torquemotor in der Nähe der Schraube oder in einer eigenen Gondel unter dem Schiff. Hier ist die Kombination von Kraft und Leistung gefragt. Trotz niedrigen Schraubendrehzahlen bietet der antreibende Torquemotor typischerweise Wirkungsgrade von über 95 %. Mit Hilfe solcher Hybridantriebe lassen sich Treibstoffeinsparungen im höheren zweistelligen Prozentbereich erreichen.
  • Generatoren von Wind- oder Wasserkraftwerken Bei mittleren Drehzahlen kombiniert mit hohen Momenten ist der Torquemotor, was Wirkungsgrad und Bauraum, Lebensdauer und Wartungsbedarf betrifft, unschlagbar. Aus diesem Grund werden Torquemotoren inzwischen gerne als Generatoren z.B. in Wind- oder Wasserkraftwerken eingesetzt. Als Direktantriebe werden generatorische Wirkungsgrade von bis zu 98 % erreicht. Torquegeneratoren speisen bei Wasserkraftwerden entweder über Umrichter oder auch direkt ins öffentliche Netz ein. Ob als Motor für Pressen, Schiffe oder Winden oder als Generator für Wind oder Wasserkraft, Torquemotoren bieten nebenbei Ölfreiheit. Ein nicht zu unterschätzender Umweltaspekt, den immer mehr Kunden und Gesetzgeber fordern.
  • Linearmotor Ein weiteres Bespiel für diese moderne Antriebsart ist die Schmiedetechnik. In einer historisch fast ausnahmslosen Hydraulikwelt, bietet seit 2015 die Abwandlung des Torquemotors, der Synchronlinearmotor, als Direktantrieb entscheidende Vorteile. Kein brennbares Öl und eine nicht gekannte Positionier- und Wiederholgenauigkeit verbessern und beschleunigen die Schmiedearbeit.
  • Servohydraulik Vielfach müssen Hydraulik und Getriebeanwendungen den Vorteilen der Torquemotoren mit ihren überragenden Eigenschaften weichen, doch auch Kombinationen von Torquemotoren mit Hydrauliken sind möglich und im Fokus der Energieeinsparer. Hier wird der Druck von Hydraulikpumpen nicht mehr statisch, sondern exakt nach Bedarf durch hochdynamische PM Maschinen erzeugt. Je nach Ausführung lassen sich moderne Hydrauliksysteme im Millisekunden Bereich laden.
  • Kleinflugzeuge Ein interessantes Optimierungskriterium für Spezialmotoren ist das Leistungsgewicht. Elektrisches Fliegen ist in den Fokus der Flugzeugbauer geraten. Nicht nur Modellflieger, sondern gestandene Trainingsflugzeuge im Privatflugzeugbereich lassen sich inzwischen rein elektrisch fliegen. Dabei ist das Leistungsgewicht Kilowatt/Kilogramm ein entscheidendes Kriterium: Wie viel Kilogramm Motor benötigt man für eine bestimmte Leistung? Industriemotoren liegen hier bei Werten um 0,1, speziell hochgezüchtete Segel oder Sportflugzeugantriebe bringen es heute schon auf 3 – 7 kW/kg. Typische Antriebe sind hierbei wieder schnell laufende Torquemotoren. Das Feld wird auch hier im rotierenden Teil des Motors mit Hilfe stärkster Permanentmagnete erzeugt, der stehende Motorteil bietet einer optimal gekühlten Drehstromwicklung Platz. 2015 hat Oswald einige normalleitende Prototypen für zivile Fluggeräte entwickelt.

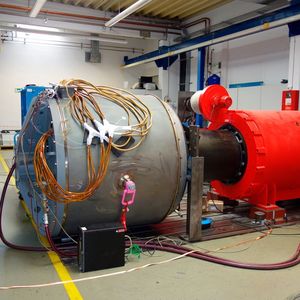

  • Fliegen mit supraleitenden Torquemotoren Visionäre wagen den Blick auf Verkehrsflugzeuge. Ziel: Energieeinsparung, Abgas- und Geräuschreduzierung. Supraleitende Torquemotoren könnten einen entscheidenden Betrag zur Lösung der Antriebsaufgabe in Verkehrsflugzeugen bieten. Oswald hat dazu inzwischen mehrere Studien, in denen entsprechende Möglichkeiten abgeschätzt werden, angefertigt. 10, besser 15 kW/kg Leistungsgewicht sind dabei typische Vorgabewerte der Flugzeugbauer. Ein solches Leistungsgewicht ist eine echte Herausforderung für einen Motorenentwickler und nach aktuellem Stand der Technik allein mit Hilfe supraleitender Motoren realisierbar. Nach 20 Jahren Forschung und Entwicklung supraleitender Antriebe bei Oswald für stationäre Maschinen und Fahrzeuge bildet die Flugzeugtechnik nun den Fokus weiterer Anstrengungen im Bereich Supraleitung. Ziel der Flugzeugkonstrukteure sind hybride Antriebsvarianten. D.h. solange die Energie nicht aus extrem leichten Batterien bereitgestellt werden kann, muss eine auf Wirkungsgrad optimierte Wasserstoff- oder Kerosinturbine mit an Bord sein. Im Prinzip sieht der Antriebsstrang wie bei einem Serien-Hybridauto oder Schiffsantrieb aus. Allein das vorgegebene Leistungsgewicht macht den Ansatz jedoch sehr anspruchsvoll. Die Forderung nach geringstem Gewicht betrifft Turbine, Generator, Leitungen und Motoren gleichermaßen. Oswald konzentriert sich zunächst auf Forschung und Entwicklung der Antriebe. Diese lassen sich mit modernsten Turbofans vergleichen. Mit einem Detailunterschied, nicht mehr eine Turbine, sondern ein supraleitender Elektromotor soll in Zukunft den Fan antreiben. Dieser neue Flugzeugantrieb wird in erster Näherung einem Torquemotor ähneln, wobei der Strom nahezu verlustfrei durch die Wicklung der Maschine fließt. Dies gelingt nur bei sehr tiefen Temperaturen. Bei Kerosinturbinen liegen typische Betriebstemperaturen über 1000 °C, bei supraleitenden Antrieben bei - 200 oder - 250°C. Beide Temperaturbereiche erfordern absolute Spezialmaterialien und besondere Forschungs- und Entwicklungsanstrengungen.
