Linearmotor Tecnotion stellt Linearmotoren für Anwendungen im Kleinspannungsbereich vor

Neben Motoren für Industrieanwendungen mit 230 V AC bzw. 400 V AC werden oftmals auch Antriebe für Applikationen im Kleinspannungsbereich unter 50 V AC gesucht. Der Linearmotorenspezialist Tecnotion bietet hierfür sowohl eisenbehaftete als auch eisenlose Motoren an.

Firmen zum Thema

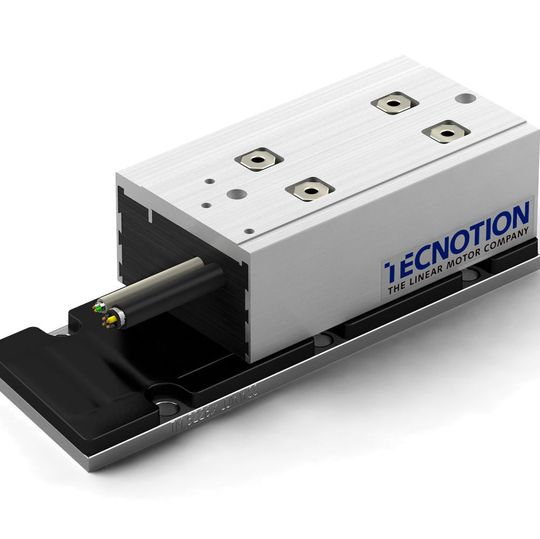

Das Bild zeigt den Tecnotion-Linearmotor der TMZ-Baureihe.
Das Bild zeigt den Tecnotion-Linearmotor der TMZ-Baureihe.
(Bild: Tecnotion)

Für Applikationen im Kleinspannungsbereich unter 50 V AC hat Tecnotion eisenbehaftete als auch eisenlose Motoren im Portfolio.

Eisenbehaftete Linearmotoren der TMZ-Baureihe

Die eisenbehafteten Sonderlinearmotoren wurden speziell für den Einsatz bei 48 V AC entwickelt: Sie verfügen über eine Spezialwicklung, die Verfahrgeschwindigkeiten von bis zu 5,5 m/s erlauben soll. Die Motoren sind sehr kompakt. Tecnotion empfiehlt sie daher vor allem für Applikationen mit wenig zur Verfügung stehendem Bauraum: Die Spuleneinheit des TM3Z ist 93 mm lang, die des TM6Z misst 143 mm. In der Höhe messen beide Motoren inklusive der Magnetplatte 40 mm.

Die eisenbehafteten Kleinspannungsmotoren sollen außerdem die selben niedrigen Anziehungskräfte zwischen Spulenteil und Magnetplatte wie die Standardmotoren aufweisen.

Bildergalerie

Eisenlose Linearmotoren der UC- und UF-Baureihe:

Die eisenlosen Linearmotoren der UC- und UF-Baureihe werden standardmäßig mit 45 V AC betrieben. Insgesamt sind in den beiden Baureihen vier Motoren verfügbar, die Dauerkräfte von 10 N bis 39 N und Spitzenkräfte von 36 N bis 85 N abdecken. Die Einbaumaße sind dabei mit 51 mm, bzw. 53 mm Breite und maximalen 16,15 mm in der Höhe (bei liegender Montage) sehr gering. Vorteil der eisenlosen Linearmotoren gegenüber ihren eisenbehafteten Pendants ist laut Tecnotion das Fehlen von Rastmomenten und die daraus resultierende extreme Positioniergenauigkeit und der sehr gute Gleichlauf.

Einsatzmöglichkeiten ergeben sich beispielsweise in der Medizintechnikbranche oder im Bereich Verpackungsmaschinen sowie bei Anwendungen, bei denen auf Grund der Bedienersicherheit mit Kleinspannung gearbeitet werden muss. Auf Grund der einfacheren Normen können durch den Einsatz von Kleinspannungsantrieben auch Kosten bei der Konstruktion, Montage und Inbetriebnahme gespart werden. (sh)
