Relais Relais überwacht Spannung und Frequenz in Drehstromnetzen

| Redakteur: Juliana Pfeiffer

ABB Stotz-Kontakt hat mit dem CM-UFD.M21 ein Netzeinspeiseüberwachungssrelais entwickelt, das Spannung und Frequenz in Drehstromnetzen überwacht.

Firmen zum Thema

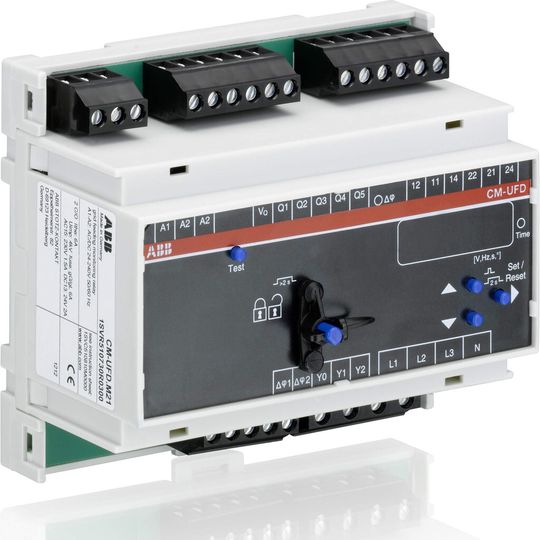

Das Netzeinspeiseüberwachungssrelais CM-UFD.M21 überwacht Spannung und Frequenz in Drehstromnetzen.
Das Netzeinspeiseüberwachungssrelais CM-UFD.M21 überwacht Spannung und Frequenz in Drehstromnetzen.
(Bild: ABB Stotz-Kontakt)

Das Netzeinspeiseüberwachungssrelais entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den Netz- und Anlagenschutz nach VDE-AR-N 4105. Der CM-UFD.M21 ist zweikanalig und dadurch einfehlsicher aufgebaut. Sowohl Eingangsbeschaltung wie auch Auswertung und Ausgangsrelais sind doppelt vorhanden. Neben den beiden Prozessoren, die sich gegenseitig überwachen, wird mit Hilfe von Rückmeldekontakten die Funktion der Kuppelschalter überwacht. Falls ein Alarm erfolgt, schaltet das Gerät automatisch ab, die Ursache wird angezeigt und über Transistorausgänge gemeldet. Die Grenzwerte sind gemäß der AR-N 4105 voreingestellt und können verstellt werden. Alle Einstellungen können durch Code und/oder eine Plombierung geschützt werden. In einem Alarmspeicher werden die letzten 100 Abschaltursachen sowie Abschaltwerte und Zeitpunkt abgelegt. Zusätzlich wird aufgezeichnet, wie lange und wie oft das CM-UFD.M21 die Einspeisung unterbrochen hat. Alle Werte werden über das Display angezeigt. Die durch die Anwendungsregel 4105 geforderten Eigenschaften des NA-Schutzes, dies sind unter anderem Auslösezeiten, die kleiner als 100 ms groß sind, sowie redundante Ausführung zur Einfehlersicherheit, werden durch das Netzeinspeiseüberwachungsrelais gewährleistet. (jup)
