Aus dieser Produktauswahl im Katalog definiert das TIA Selection Tool eine vollständige Bestellliste. Die Bestellliste kann anschließend direkt in den Warenkorb der Siemens Industry Mall übermittelt und die Produktliste in verschiedene Formate wie Beispielsweise als Excel exportiert werden. Zudem können Sie auch relevante CAX-Daten über den CAX Download Manager anfordern.

Schnell den Strombedarf ermitteln

„Wie hoch ist der Strombedarf im Betrieb?“ oder „Wie lautet der Einschaltstrom?“ sind häufige Fragen unter Anwendern. Bisher konnte man hier nur mit hohem Aufwand eine bedarfsgerechte Stromversorgung bestimmen, da dazu verschiedene technische Daten der Einzelkomponenten nötig waren. Im Idealfall sollte das Tool eine passende Stromversorgung zum ausgewählten 24-V-Verbraucher vorschlagen. Abhilfe verspricht das TIA Selection Tool auch hier: Die 24-V-Verbrauchersicht ermittelt für ausgewählte Automatisierungsprodukte die passende Sitop Stromversorgung. Der Strombedarf der 24-V-Verbraucher wird automatisch berechnet und bereits bei der Auswahl der Stromversorgung berücksichtigt.

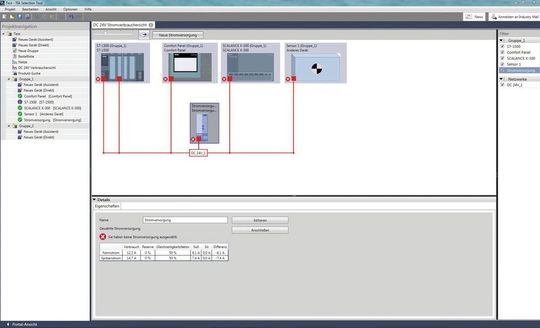

Auf der Übersichtsseite der 24-V-Verbrauchersicht bekommt der Anwender zunächst seine bereits selektierten Automatisierungskomponenten angezeigt. Per Click kann er nun eine noch nicht spezifizierte Stromversorgung hinzufügen; Hinweise gibt eine zusätzliche Ansicht.

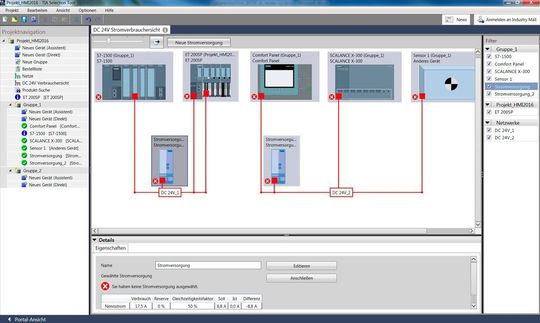

Per Drag&Drop lassen sich dann die Verbraucher mit einer oder mehreren Stromversorgungen verbinden. Dabei bestimmt das Tool selbständig die Summe der Nenn- und Spitzenströme. Dem Anwender steht es jedoch frei, welche Verbraucher in diesen Stromkreis miteinbezogen werden.

Assistent hilft bei der Konfiguration

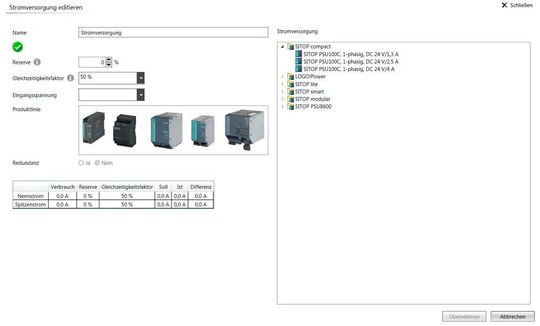

Mit der Funktion „Editieren“ lässt sich der Auswahlassistent für die passende Stromversorgung starten. Zur Auswahl stehen nur Stromversorgungen, die den Gesamtstrombedarf der zu versorgenden Verbraucher liefern. Dabei können weitere Parameter definiert werden. Neben der Eingangsspannung (Phasenauswahl), einer bestimmten präferierten Produktlinie, kann auch eine Reserve für weitere Verbraucher oder zukünftige Erweiterungen in % festgelegt werden. Die Angabe eines Gleichzeitigkeitsfaktors berücksichtigt zudem die Tatsache, dass nie alle Geräte einer Anlage gleichzeitig und mit voller Leistung eingeschaltet sind.

Zuletzt gibt es noch die Möglichkeit die Stromversorgung redundant aufzubauen. Mit Bestätigung dieser Funktion wird das passende Redundanzmodul angeboten. (ud)

Die beiden folgenden Videos zeigen, wie sich mit dem TIA Selection Tool Geräte für Totally Integrated Automation (TIA) auswählen, konfigurieren und bestellen lassen:

* Ramona Seifermann, Process Industries and Drives Division Process Automation, Siemens AG, Nürnberg
