Rotationsachse Kleine und leichte Rotationsachse mit elektrischer und fluider Drehdurchführung

| Redakteur: M.A. Bernhard Richter

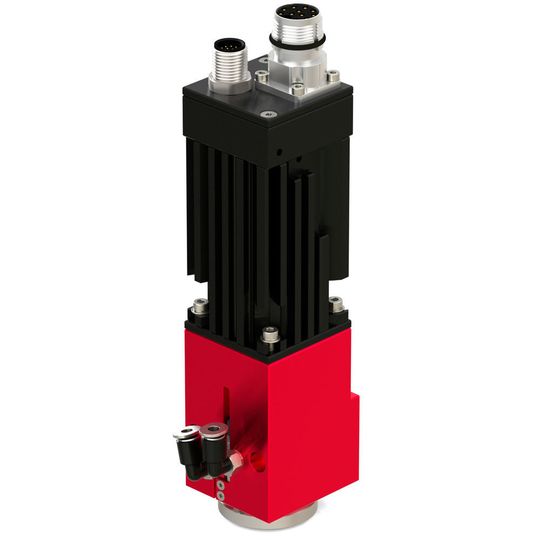

Afag bringt mit der neuen Rotationsachse RA-40 eine Lösung auf den Markt, die eine endlose Drehbewegung und das gleichzeitige Ansteuern eines elektrischen Greifers ermöglicht. steigern.

Firmen zum Thema

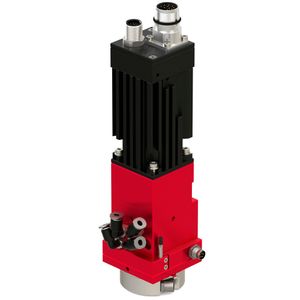

Dank des kantigen Designs kann die Rotationsachse direkt auf das Standard-Befestigungsraster 30 mm geschraubt werden.
Dank des kantigen Designs kann die Rotationsachse direkt auf das Standard-Befestigungsraster 30 mm geschraubt werden.
(Bild: AFAG)

Die Rotationsachse RA-40 ist die Weiterentwicklung der bewährten Achse SE20. Der erprobte Antriebsstrang – vom Motor, spielfreien Getriebe über die Fluiddrehdurchführung bis hin zum Abtriebsflansch – bildet das Herzstück der Rotationsachse. Afag bietet die Fluiddurchführung in zwei unterschiedlichen Ausbaustufen an: zweifach oder auf Wunsch auch vierfach. Neben der fluiden ist die RA-40 jetzt auch mit einer elektrischen Drehdurchführung lieferbar. Diese beinhaltet fünf voneinander unabhängige Energiedurchführungen. Der zulässige Spitzenstrom liegt bei je zwei A. Mit einer Getriebeübersetzung von 30:1 können Anwender eine maximale Drehzahl von 280 min-1 erreichen. Bei Anwendungen, die mehr Drehmoment benötigen, erreicht die Getriebeübersetzung 50:1 ein Spitzendrehmoment von 4 Nm.

Bildergalerie

Ein großer Vorteil für Anwender: Dank des kantigen Designs kann die Rotationsachse direkt auf das Standard-Befestigungsraster 30 mm geschraubt werden. Adapterplatten, die bisher zur Befestigung nötig waren, fallen damit weg, und das System wird schneller und kompakter. Die Breite des Moduls beträgt lediglich 41 mm. Das bedeutet insbesondere bei der Anwendung als C-Achse für Handlingsysteme verbesserte Taktzeiten und einen höheren Kundennutzen. Für höhere Genauigkeit, die direkte Ausgabe der Position an Vision-Systeme sowie für Anwendungen mit sicher reduzierter Geschwindigkeit steht als Option ein zusätzlicher Encoder in der Achse zur Verfügung.

Eine ideale elektrische Drehgreifeinheit aus dem Hause Afag ist die Kombination aus der Rotationsachse RA-40 mit dem Greifer EU-12 beziehungsweise EG-12. Ohne Druckluft und störende Schläuche oder Kabel erfolgen damit schnelle und kraftvolle Greifbewegungen mit unendlichen Drehbewegungen. Die Greifzeiten liegen bei 70 ms. Eine 180-Grad-Drehung der Achse dauert lediglich 150 ms. Diese Werte bieten eine optimale Voraussetzung für besonders schnelle Pick-and-Place-Zyklen.
