Gut zu wissen Die Geschichte des Airbags

Redakteur: Dipl.-Ing. (FH) Monika Zwettler

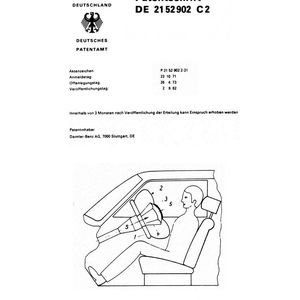

Der Airbag ist eine der herausragenden Erfindungen auf dem Gebiet der passiven Sicherheit. Ein wichtiges Datum für diese Erfolgsgeschichte ist der 23. Oktober 1971: An diesem Tag meldet die damalige Daimler-Benz AG ein Patent an mit dem Titel „Aufprallschutzvorrichtung für den Insassen eines Kraftfahrzeugs“.

Firma zum Thema

Millisekundenschneller Schutz: Der Airbag hat die Insassensicherheit beim Frontalaufprall deutlich verbessert.
Millisekundenschneller Schutz: Der Airbag hat die Insassensicherheit beim Frontalaufprall deutlich verbessert.
(Bild: Mercedes-Benz AG)

Ein Meisterwerk der Technik: Sekundenschnell aufgeblasen sorgt der Airbag für Sicherheit im Falle des Falles. Heute geregelt durch komplexe Algorithmen, gehen die Anfänge der Sicherheitseinrichtung zurück auf eine Idee aus dem Jahr 1920, welche in den USA für Insassen von Flugzeugen gedacht war. Das Luftkissen blieb damals ständig aufgeblasen – dennoch gilt es als Vorläufer des Airbags, der schließlich vom 5. bis 15. Februar 1981 auf der Amsterdam International Motor Show (IAMS) der Öffentlichkeit präsentiert wurde.

Bildergalerie
Bildergalerie mit 14 Bildern

30 Jahre von der Idee bis zur Präsentation

In Deutschland meldet Walter Lindner am 6. Oktober 1951 eine Erfindung zum Patent an, in der von einem „aufblasbaren Behälter in zusammengefaltetem Zustand, der sich im Falle der Gefahr automatisch aufbläst“ die Rede ist. Der Münchner nennt seine Idee „Einrichtung zum Schutze von in Fahrzeugen befindlichen Personen gegen Verletzungen bei Zusammenstößen“. Bei aller Ähnlichkeit der Beschreibung zu späteren Airbags mangelt es vor sieben Jahrzehnten jedoch an den Umsetzungsmöglichkeiten in die Praxis. Defizite gibt es noch beispielsweise

  • bei der Auslösesensorik,
  • der Druckerzeugung zum millisekundenschnellen Befüllen des Luftsacks sowie
  • der notwendigen Reißfestigkeit dieser Hülle.

Bei der heutigen Mercedes-Benz AG beschäftigen sich die seit 1966 mit dem aufblasbaren Luftsack. Ende 1980 werden die ersten Limousinen der S-Klasse (Baureihe 126) mit dem kombinierten System von Fahrerairbag und Gurtstraffer ausgeliefert. Die öffentliche Weltpremiere erfolgt vom 5. bis 15. Februar 1981 auf der Amsterdam International Motor Show (IAMS).

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer dienstags und freitags zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

In 15 Jahren zur Serienreife

Mercedes-Benz greift die Idee des Airbags 1966 auf:

Dass wir es schaffen, wussten wir, wir wussten nur nicht, wann wir fertig sind.

Professor Guntram Huber, bei Mercedes-Benz über Jahrzehnte für die Sicherheitstechnik

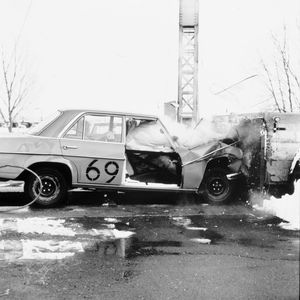

Nach rund 250 Unfallversuchen, mehr als 2.500 Tests mit dem Aufprallschlitten und Tausenden Experimenten mit einzelnen Komponenten bringen die Sicherheitsingenieure von Mercedes-Benz die Technik während der folgenden knapp 15 Jahre zur Serienreife.

Mit Sprengstoff zur Sicherheit

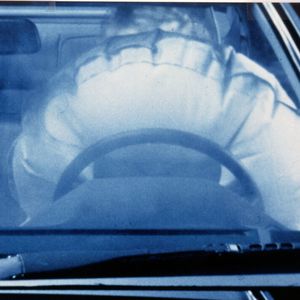

Der Durchbruch bei der Gaserzeugung gelingt mit einem Feststofftreibsatz, wie er in Raketentriebwerken verwendet wird. Er ist in Tablettenform im Pralltopf des Lenkrads neben dem zusammengefalteten Airbag untergebracht. Im Fall eines Unfalls zündet ein pyrotechnischer Gasgenerator den Treibstoff, und der Airbag aus leichtem und reißfestem Polyamid mit einem Volumen von zunächst 60 bis 70 Litern (Fahrerairbag) wird innerhalb von rund zehn Millisekunden aufgeblasen.

„Fast genauso schnell faltet er sich wieder zusammen“, erläutert Maschinenbauingenieur Professor Huber, „das ist wichtig, sonst würden die Insassen hin- und herpendeln.“ Nach der Aktivierung bleibt ein ungefährliches Stickstoffgas zurück. Weil Sprengstoff zur Anwendung kommt, muss Hubers Entwicklungsteam auf Anordnung der Behörden sogar einen Sprengkurs absolvieren.

Bildergalerie
Bildergalerie mit 14 Bildern

Gurt und Airbag als Team

Vom 21. Januar 1974 an gilt in der Bundesrepublik Deutschland die Einbaupflicht für Sicherheitsgurte bei Neuwagen, der aufrollbare Dreipunktgurt mit Einhandbedienung setzt sich schnell durch und reduziert Unfallfolgen beträchtlich. Die Sicherheitsentwickler von Mercedes-Benz erkennen früh, dass sich die Schutzwirkung noch verbessern lässt.

Das Ergebnis ist das Ende 1980 eingeführte System: Auf der Fahrerseite ergänzt der Airbag den Sicherheitsgurt, auf dem Beifahrersitz ist es der Gurtstrammer, so die ursprüngliche Bezeichnung. Die zwei Komponenten bilden bei einem schweren Frontalaufprall ein gutes Team: Der Airbag stützt zusätzlich zum Oberkörper auch Kopf und Nacken ab und mildert den Kontakt etwa zum Lenkrad, Gurt und Gurtstraffer halten den Oberkörper zurück.

Schon 1984 gehört der Gurtstraffer, so der neue Name für dieses Sicherheitsmerkmal, zur Ausstattung für beide Vordersitze der Mercedes-Benz Personenwagen. Der Gurtstraffer wird parallel zum Airbag und ebenfalls durch Pyrotechnik ausgelöst. Die Treibladung stellt sicher, dass der Automatikdreipunktgurt binnen weniger Millisekunden straff angezogen wird. Fahrer wie Beifahrer werden eng an den Sitzflächen gehalten.

Weitere Meilensteine des Airbags

  • Im September 1987 stellt Mercedes-Benz den Beifahrerairbag vor.
  • 1995 wird der Gurtstraffer mit einem Gurtkraftbegrenzer verbunden, was die Krafteinwirkung auf den Brustkorb weiter reduziert.
  • Der nächste große Entwicklungsschritt erfolgt 2002 mit der Einführung des präventiven Insassenschutzsystems Presafe, das neben anderen Kernmerkmalen auch einen Gurt mit zusätzlichem Elektromotor im Gurtaufroller enthält. Die elektronische Variante ist im Gegensatz zum pyrotechnisch ausgelösten Gurtstraffer reversibel und kann daher schon vor einem Unfall aktiviert werden, zum Beispiel in erkannten Gefahrensituationen. Bleibt die Kollision aus, lockert sich der Gurt wieder.
  • Die Serieneinführung von Fahrer- und Beifahrerairbag erfolgt 1992 zunächst in S-Klasse, SL und den Typen 400 E und 500 E (Baureihe 124). Für alle anderen Modelle ist das Sicherheitssystem optional erhältlich.
  • 1998 wird der Windowbag vorgestellt.
  • 2001 folgt der Head-Thorax-Seitenairbag.
  • 2009 ist die Stunde des Kneebag.
  • 2013 werden der Thorax-Pelvis-Sidebag, der Cushionbag sowie der Beltbag, ein aufblasbares Gurtband, präsentiert.
  • In der S-Klasse der 2005 vorgestellten Baureihe 221 füllt der Gasgenerator den Fahrer- und Beifahrerairbag je nach Unfallschwere in zwei Stufen.
  • In der aktuellen S-Klasse (Baureihe 223) sind erstmals Frontalairbags für die beiden äußeren Rücksitzplätze erhältlich. 40 Jahre nach Einführung der Airbags kommt hier zum ersten Mal ein komplett neues Konzept zum Einsatz, das sich für die Bedingungen im Fond besonders eignet.

Weniger Verkehrstote

Die Vielzahl der Systeme und Innovationen der aktiven und passiven Sicherheit tragen dazu bei, die Zahl der Verletzten und Verkehrstoten im Straßenverkehr zu verringern. Beispielsweise sinkt die Zahl der Verkehrstoten in Deutschland von 18.753 im Jahr 1971 auf 2.719 im Jahr 2020.

(ID:47746855)
