3D-Modelle CAD-Viewer analysiert komplexe Kunststoffteile

Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Core Technologie hat eine neue Version des CAD-Viewers zur Analyse von 3D-Modellen speziell für die Kunststoffindustrie vorgestellt.

Firmen zum Thema

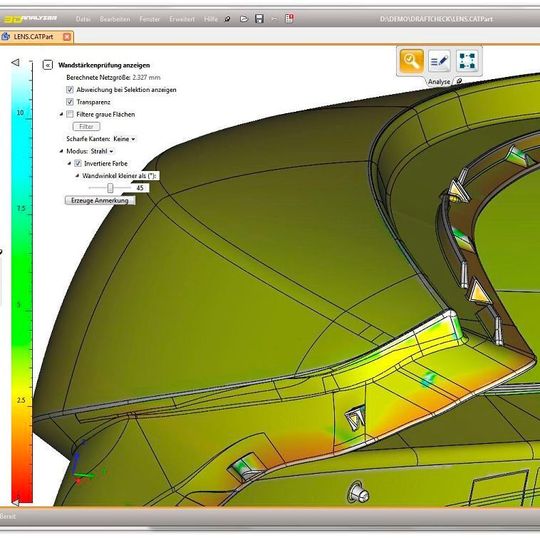

Core Technologie hat seine Analyse- und Viewer-Software 3D_Analyzer weiter entwickelt und neue Funktionen für die Berechnung komplexer Kunststoffteile implementiert.
Core Technologie hat seine Analyse- und Viewer-Software 3D_Analyzer weiter entwickelt und neue Funktionen für die Berechnung komplexer Kunststoffteile implementiert.
(Bild: Core Technologie)

Core Technologie (CT) hat die Analyse- und Viewer-Software „3D_Analyzer“ weiterentwickelt. Das Tool bietet umfangreiche Analysefunktionen für 3D-Modelle und wurde in enger Zusammenarbeit mit Unternehmen der Kunststoffindustrie weiterentwickelt. Der 3D_Analyzer Viewer ist konzipiert für die Analyse von Wandstärken, Hinterschnitten und Ausformschrägen sowie zur Berechnung projizierter Flächen von Bauteilen und Baugruppen komplexer Kunststoffteile.

Umfangreiche Funktionen

Die Anwendung ist im Vergleich zu herkömmlichen CAD-Systemen sehr kostengünstig und so einfach zu bedienen, dass auch Nutzer ohne CAD-Knowhow mit dem flächendeckenden Tool arbeiten können, teilt der Hersteller mit. Die Berechnungen im Viewer erfolgen schnell und präzise. Dabei ermittelt die Wandstärkenprüfung auch Bereiche mit starken Wandstärkenänderungen. Durch die automatische Berechnung der projizierten Fläche kann die Schließkraft und damit die Maschinenauslegung ohne CAD-Kenntnisse mit wenigen Mausklicks ermittelt werden.

Analyse-Reports als PDF

Der 3D_Analyzer Viewer erzeugt Farbverläufe zur Indikation der Wandstärken und Ausformschrägen. Weiterhin verfügt der Viewer über dynamische Schnitt- sowie präzise Messfunktionen. Absolutes Novum seien die Analyse-Reports im PDF-Format mit Textinformationen, 3D-Modellen und 2D-Ansichten. Ergänzt werden die Analyse-Funktionen durch den geometrischen Modellvergleich, mit dem Unterschiede zwischen Modellen auch unterschiedlicher Formate ermittelt (mz)
