Steckverbinder Umspritzte Ventilsteckverbinder erreichen Schutzart IP67 / IP69K

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Conec hat sein Programm der Ventilsteckverbinder um eine umspritzte Superseal-Steckverbinderserie erweitert.Standardmäßig werden Superseal-Gehäuse mit Einzeladerabdichtung und Gummitülle in der Automobilindustrie eingesetzt.

Firmen zum Thema

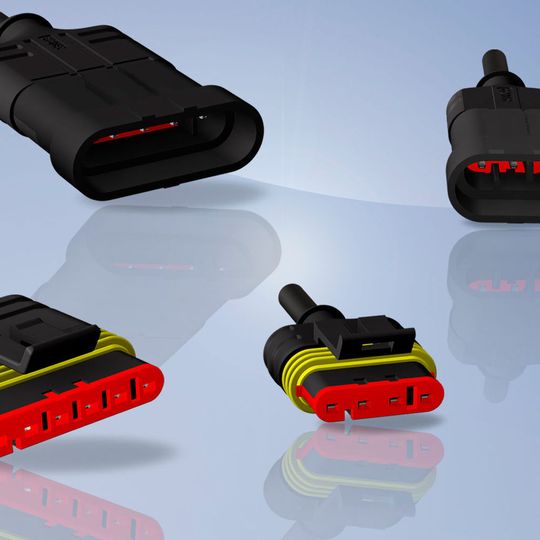

Die Umspritzung ist in der Conec typischen Form ausgeführt und soll die Möglichkeit bieten, einen Schutzschlauch mit z. B. einem Kabelbinder zu befestigen.
Die Umspritzung ist in der Conec typischen Form ausgeführt und soll die Möglichkeit bieten, einen Schutzschlauch mit z. B. einem Kabelbinder zu befestigen.
(Bild: Conec)

Um einen durchgängigen Schutz vom Steckverbinder bis ins Kabel inklusive Manipulationssicherheit gewährleisten zu können, hat Conec die umspritzte Supersealserie entwickelt. Durch die TPU-Umspritzung sollen die Superseal-Steckverbinder einen optimalen Schutz gegen äußere Einflüsse in rauen Umgebungen erhalten. Alle Steckverbinder werden bei Conec konfektioniert, umspritzt und elektrisch geprüft. Die Serie umfasst 2-, 3-, 4-, 5- und 6-poligen Ausführungen.

Die Umspritzung ist in der Conec typischen Form ausgeführt und soll die Möglichkeit bieten, einen Schutzschlauch mit z. B. einem Kabelbinder zu befestigen. Conec bietet den umspritzten Superseal-Steckverbinder mit einer PUR-Leitung und einem Litzenquerschnitt von 0,75 mm² in den Längen 2 m, 5 m und 10 m an. Weitere Längen, Querschnitte und Kabelqualitäten können angefragt werden.

Bildergalerie

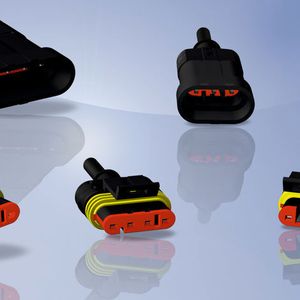

2-polige Variante mit umspritzten PVC-Einezllitzen erhältlich

Optional ist für die 2-polige Variante (Kupplung und Stecker) auch eine Ausführung mit umspritzten PVC-Einzellitzen erhältlich. Hier sind die Standardlängen der Leitung 0,5 m, 2 m und 5 m

Vorhandene Befestigungsoptionen, die an das Stecker Gehäuse gesteckt werden, sollen auch mit der Umspritzung weiter genutzt werden können. Laut Conec erfüllt der gesamte Steckverbinder aufgrund der Umspritzung im gesteckten Zustand den Schutzgrad IP67 / IP69K. (sh)
