Fischer Connectors setzt auf Miniaturisierung. Nach der Einführung der Fischer-Minimax-Serie im Jahr 2012 erweitert das Unternehmen den hochleistungsfähigen, robusten Miniatur-Steckverbinder um einen Steckverbinder für Stiftkontakte.

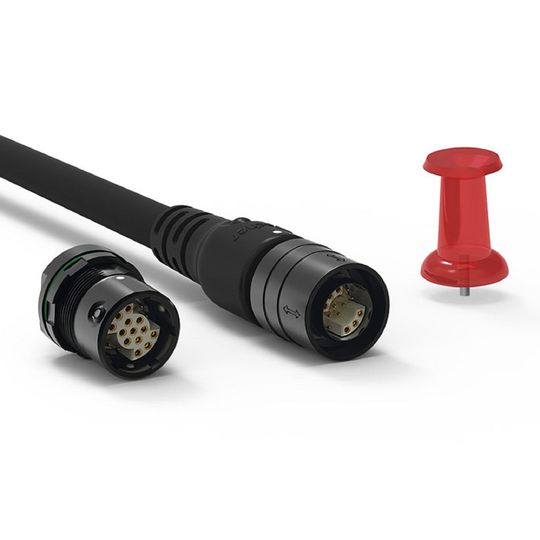

Die Minimax-Serie wurde um eine Miniaturlösung erweitert, die eine Kombination aus Leistungs- und Signalkontakten bietet.(Bild: Fischer Connectors) — Die Minimax-Serie wurde um eine Miniaturlösung erweitert, die eine Kombination aus Leistungs- und Signalkontakten bietet.
(Bild: Fischer Connectors)

Durch die Erweiterung ist die Minimax-Serie von Fischer Connectors jetzt auch in Konfigurationen mit 19 oder 24 Kontaktstiften erhältlich. Entwicklern wird hierdurch mehr Flexibilität geboten, vor allem in solchen Fällen, in denen Einschränkungen bei Platz und Gewicht zu berücksichtigen sind. Diese erstmalig auf den Markt gebrachte und dichte Miniaturlösung bietet eine Kombination aus Leistungs- und Signalkontakten. Hierdurch wird – bei gleichzeitiger Senkung der Betriebskosten – eine höhere Funktionalität auch bei kompakten Geräten ermöglicht.

Für Wearables, Messausrüstung und Testgeräte geeignet

Der Steckverbinder eignet sich einerseits optimal für Geräte, die mit der Hand oder am Körper getragen werden; sogenannte Wearables. Zum anderen ist er ideal für Messausrüstungen und Testgeräte, bei denen Bedienungsfreundlichkeit und einfache Handhabung ein Muss sind. Der Stiftkontakt-Steckverbinder aus der Fischer Minimax-Serie ist als separater Steckverbinder erhältlich und kann vom Kunden verkabelt bzw. an ein flexibles Kabel montiert werden. Alternativ liefert Fischer Connectors den Steckverbinder auch vollständig vorverkabelt. Die Konfiguration mit 24 Kontaktstiften ist mit 4 Leistungs- und 20 Signalkontakten lieferbar. Die Konfiguration mit 19 Kontaktstiften ist standardmäßig mit 4 Leistungs- und 15 Signalkontakten ausgestattet, bietet aber die einzigartige Möglichkeit, die Anzahl der Leistungskontakte abhängig vom verwendeten Kabel zu erhöhen. Innerhalb der Signalkontakte sind zu diesem Zweck 2 funktionserweiterte Kontaktstifte optional für die Stromversorgung per USB nutzbar. Die Serie ist mit drei verschiedenen Verriegelungssystemen erhältlich: Push-Pull-, Schraub- und Schnellverriegelung. (sh)

Inhalt des Artikels:

Seite 1: Stiftkontakt-Steckverbinder – hohe Funktionalität, niedrige Betriebskosten
Seite 2: Die Hauptmerkmale der Baureihe zusammengefasst:
