Schwerlastprofile für Maschinengestelle in Leichtbauweise

| Redakteur: Dorothee Quitter

Schwerlastprofile aus Aluminium der Blocan-Baureihe von Rose+Krieger sollen ebenso stabile Gesamtkonstruktionen garantieren wie geschweißte Stahlkonstruktionen.

Firma zum Thema

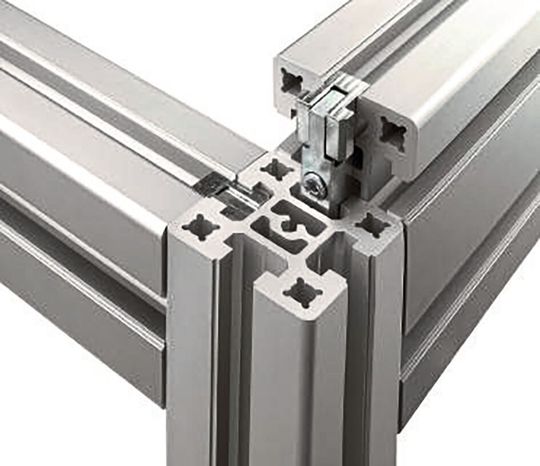

Speziell entwickelte Druckverbinder schaffen hochbelastbare, jederzeit wieder lösbare Verbindungen zwischen den auf Länge geschnittenen Schwerlastprofilen
Speziell entwickelte Druckverbinder schaffen hochbelastbare, jederzeit wieder lösbare Verbindungen zwischen den auf Länge geschnittenen Schwerlastprofilen
(Bild: RK Rose+Krieger)

Die Blocan-Schwerlastprofile zeichnen sich durch hohe Biege- und Torsionssteifigkeiten bei vergleichsweise geringem Eigengewicht aus. So ist beispielsweise das Blocan-D-Profil der Baugröße 160x320 einem IPE 360 Doppel-T-Träger ebenbürtig – bei gleichzeitig geringeren Abmessungen und einer Gewichtseinsparung von über 35 %. Dies gestattet Konstrukteuren die Verwirklichung großer Portalsysteme und Maschinengestelle in Leichtbauweise, die sich bislang ausschließlich mit Stahlkonstruktionen realisieren ließen.

Für die Montage der Aluminium-Schwerlastprofile wurden spezielle Druckverbinder entwickelt. Sie halten die Schwerlastprofile durch Druck sowie eine hochbelastbare und jederzeit wieder lösbare Schraubverbindung zusammen. Die Druckverbinder vereinfachen in Kombination mit der 18 mm breiten Profilnut den Aufbau der jeweiligen Konstruktion wesentlich: Die Profile werden einfach in der gewünschten Länge bestellt oder eigenhändig abgelängt und anschließend ohne jede weitere Bearbeitung mit Druckverbindern montiert. Dabei kann die Position der Profile bei Bedarf problemlos geändert werden. Dennoch hält die Verbindung auch dynamischen Kräften mühelos stand.

Das Blocan-Profilmontagesystem umfasst insgesamt Schwerlastprofile der Baugrößen D-80x80, D-80x160 und D-80x240 sowie D-160x160, D-160x240 und D-160x320. Sie sind untereinander sowie mit allen anderen Profilvarianten aus dem Blocan-Profilsystem und sämtlichen Lineartechnikprodukten von Rose+Krieger kombinierbar (qui)
