Steckverbinder Neue M-12 Steckverbinder gewinkelt und konfektionierbar

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Conec bietet neue gewinkelte konfektionierbare M12-Steckverbinder mit Schraubverschluss. Sie weisen ein kompaktes und robustes Design und eine 360° Schirmanbindung sowie den Schutzgrad IP67 auf. Sie sind in den Codierungen A, B und D erhältlich.

Firmen zum Thema

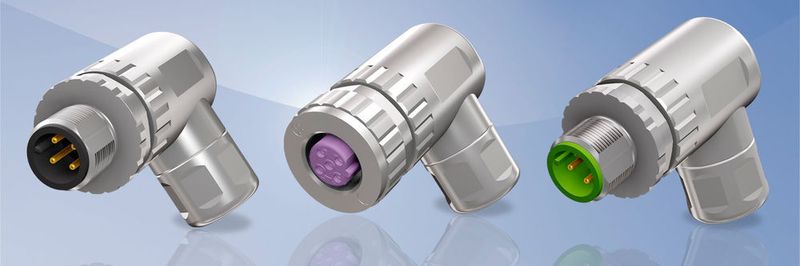

Conec bietet M12x1-Steckverbinder konfektionierbar, gewinkelt, geschirmt, A-, B- und D-codiert.
Conec bietet M12x1-Steckverbinder konfektionierbar, gewinkelt, geschirmt, A-, B- und D-codiert.
(Bild: Conec)

In der Industrie und im Transportwesen werden M12-Steckverbinder für Sensor-/Aktorverkabelung sowie für Bus-Systeme eingesetzt. Wichtig dabei sind zuverlässige, flexible und robuste Komponenten. Eine wichtige Rolle spielen einfach zu konfektionierende Steckverbinder.

Der neue gewinkelte konfektionierbare M12-Steckverbinder mit Schraubanschluss von Conec bietet die entsprechende Lösung und ist in den Codierungen A, B und D erhältlich. Die kompakte und leichte Bauform soll sich optimal für Einsatzgebiete mit geringem Bauraum eignen.

Die gedrehten Schraubkontakte können flexible Aderquerschnitte bis AWG 16 / 1,5 mm² aufnehmen und sind somit für einen weiten Bereich von gängigen Industriedatenkabeln geeignet. Sie können mit handelsüblichen Schraubendrehern verarbeitet werden.

360° Schirmanbindung

Das Steckverbindergehäuse ist aus Metall und somit voll geschirmt. Die Stecker sind für Kabeldurchmesser von 4,5 mm bis 8,3 mm vorgesehen und die Schirmanbindung erfolgt 360° in vollem Umfang. Eine innen liegende Schutzhülse soll für eine optimale Isolierung der angeschlossenen Litzen zum Steckverbindergehäuse sorgen. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand.

Der hauptsächlich in dieser Steckverbinder-Serie eingesetzte Kunststoff wurde dem Hersteller zufolge gemäß Bahnzulassung nach DIN EN 45545-2:2016-02 R24 geprüft und erreicht den höchsten Hazardous Level 3 (LOI > 32%). Der Vibrations- u. Schocktest wurde laut Conec nach IEC 61373:2010-10 ebenfalls bestanden. (sh)

(ID:45087917)
