Bei den spindelgetriebenen Lineareinheiten der Baureihe RK Duoline S von RK Rose + Krieger verkürzt eine mitlaufende Spindelunterstützung die frei tragende Länge der Spindel.

Firmen zum Thema

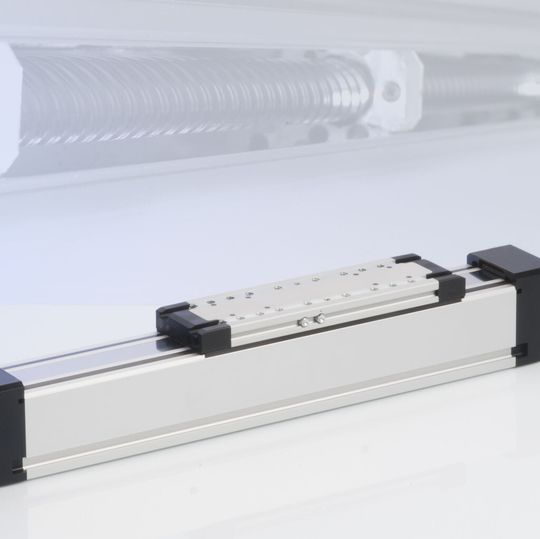

Bei der spindelgetriebenen RK DuoLine verhindert eine mitlaufende Spindelunterstützung das unerwünschte Aufschwingen der Spindel bei hohen Drehzahlen und Spindellängen
Bei der spindelgetriebenen RK DuoLine verhindert eine mitlaufende Spindelunterstützung das unerwünschte Aufschwingen der Spindel bei hohen Drehzahlen und Spindellängen
(Bild: RK Rose + Krieger)

RK Rose+Krieger bietet seine RK DuoLine-Linearachsen der Baugrößen 60/80/120/160 wahlweise in zahnriemen- oder spindelgetriebenen Ausführungen an. Dabei kommt es bei allen spindelgetriebenen Lineareinheiten ab einer bestimmten Spindellänge bei hohen Drehzahlen zum unerwünschten Aufschwingen der Spindel und damit auch zu einer Reduzierung der Lebensdauer der Einheit. Solche Linearachsen konnten daher bislang nur mit geringer Geschwindigkeit betrieben werden.

Bei 2800 U/min wartungsfrei ohne störende Vibrationen

Eine Begrenzung der frei tragenden Spindellänge in Abhängigkeit von ihrem Durchmesser eliminiert jedoch diese Schwingungen. RK Rose+Krieger erreicht dies bei seinen jüngsten spindelgetriebenen Lineareinheiten der Baureihe RK Duoline S durch eine neuartige Eigenentwicklung: Eine mitlaufende Spindelunterstützung verkürzt die frei tragende Länge der Spindel. Auf diese Weise läuft die RK DuoLine S auch bei 2800 U/min wartungsfrei ohne störende Vibrationen im Dauerbetrieb und erreicht selbst bei Hublängen von fünf Metern eine maximale Geschwindigkeit von 2,4 m/s ohne Einbußen der Lebensdauer. Bei hohen Rotationsfrequenzen wird damit also eine deutlich größere Laufruhe erzielt und Drehzahlendiagramme gehören der Vergangenheit an. „Dies vereinfacht Auslegung und Projektierung, verringert den Konstruktionsaufwand und spart Zeit“, erklärt Jörg Bargheer, Produktmanager Lineartechnik bei RK Rose+Krieger.

Bildergalerie

(Das Video zeigt den Unterschied im Verhalten von Lineareinheiten mit und ohne Spindelunterstützung bei hohen Drehzahlen)

Darüber hinaus zeichnet sich die Spindelunterstützung durch weitere Vorteile aus: Sie ist wartungs- und verschleißfrei und kann in beliebiger Einbaulage betrieben werden. Kraftschlüssige Fixierungen halten die einzelnen Unterstützungen an der Sollposition. Dabei lassen sich bis zu sechs Spindelunterstützungen pro Achsenseite integrieren. (jup)
