Ätzen

Mikrometergenaue Fertigung komplexer Designs

| Redakteur: Dorothee Quitter

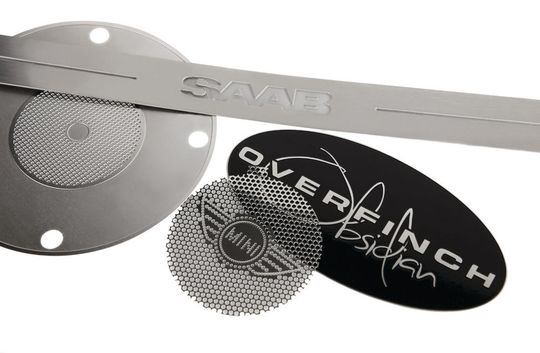

Die Ätztechnik ist ideal für dünnwandige Komponenten wie Lautsprecherabdeckungen oder andere Zierelemente im Autointerieur.
Die Ätztechnik ist ideal für dünnwandige Komponenten wie Lautsprecherabdeckungen oder andere Zierelemente im Autointerieur. (Bild: Daniel Buxton Photography)

Bei der Herstellung kleinteiliger Designkomponenten aus Metall kommt das fotochemische Ätzen mehr und mehr zum Einsatz. So auch für die Ausgestaltung des Autoinnenraums.

Als langjähriger Partner verschiedener Erstausrüster der Automobilindustrie kennt Precision Micro die Vorteile fotochemischer Ätztechnik im Automotive-Sektor gegenüber anderen Metallbearbeitungsverfahren. Bei Interieur-Komponenten wie z. B. High-End-Lautsprechergittern, Trittblechen, Zierleisten, Schaltknauf- oder Lenkrad-Inlays, Tastern oder fühlbaren Oberflächen auf Bedieneinheiten sind Präzision, Vielseitigkeit und Komplexität des Designs sowie glatte, glänzende Oberflächen gefragt. Markus Rettig, Sales Manager für Deutschland bei Precision Micro, erläutert: „Fahrzeughersteller möchten den Innenraum ästhetisch aufwerten und das Fahrerlebnis für alle Passagiere noch angenehmer gestalten. Mit traditionellen Fertigungsverfahren wie Stanzen oder Lasern sind diese Anforderungen nicht – oder nur verbunden mit hohen Kosten – zu realisieren. Die Ätztechnik zeichnet sich dagegen durch geringere Kosten, Serienfertigung in hohen Stückzahlen sowie höchste Präzision aus.“

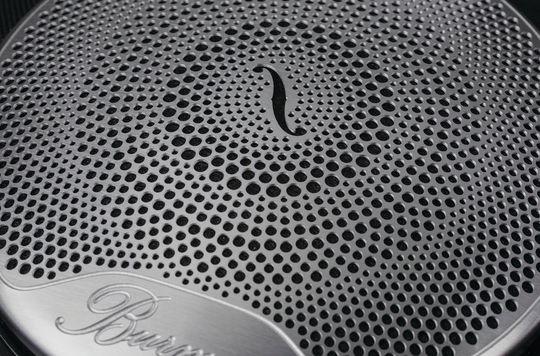

High-End-Lautsprecherabdeckung für die Mercedes-C-Klasse
High-End-Lautsprecherabdeckung für die Mercedes-C-Klasse (Bild: Daniel Buxton Photography)

Absolut glatt in einem Prozessschritt

Bei der Ätztechnik handelt es sich um einen subtraktiven Vorgang, bei dem nicht erwünschtes Metall durch selektives Ätzen mit Toleranzen im Mikrometer-Bereich entfernt wird. Durch diesen exakt kontrollierten Prozess entstehen absolut glatte und gratfreie Kanten z. B. für filigrane Lautsprecherabdeckungen, die mit Stanzen oder Lasern erst durch zusätzliche Verfahrensschritte erreicht werden können. Beim Stanzvorgang lösen die mechanischen Kräfte Spannungen im Metall aus, es kommt zu Anschrägungen der Kanten und Gratbildung. Das Kantenergebnis beim Laserschneiden ist sehr von der Dicke des Materials abhängig. Je dünner das Metallblech, desto präziser und glatter ist der Laserschnitt. Bei diesem abtragenden thermischen Verfahren kann die zugeführte Wärme jedoch zu Gefügeveränderungen und Ungenauigkeiten in der Teilebeschaffenheit führen, je dicker das Metall ist. Das Ätzverfahren hingegen sorgt für absolut gratfreie Konturen, auch bei winzigsten Öffnungen, wie sie bei Lautsprecherabdeckungen erforderlich sind. Außerdem können beim Ätzen im selben Arbeitsschritt auch Firmenlogos und weitere dekorative Verzierungen in die Oberfläche präzise eingraviert werden. Namhafte Fahrzeugmodelle wie der Jaguar XJ oder die Mercedes-C-Klasse wurden bereits von Precision Micro mit auf diese Weise geätzten Lautsprechergittern ausgestattet.
