Messsystem Induktive Absolutwert-Erfassung in Linearführungen integriert

| Redakteur: Jan Vollmuth

Das neue in Linearführungen integrierte Messsystem IMS-A von Rexroth erfasst die absolute Position der Achse auf +/- 4 µm genau. Das robuste Messsystem benötigt dazu während eines Spannungsausfalls keine Pufferbatterien.

Firmen zum Thema

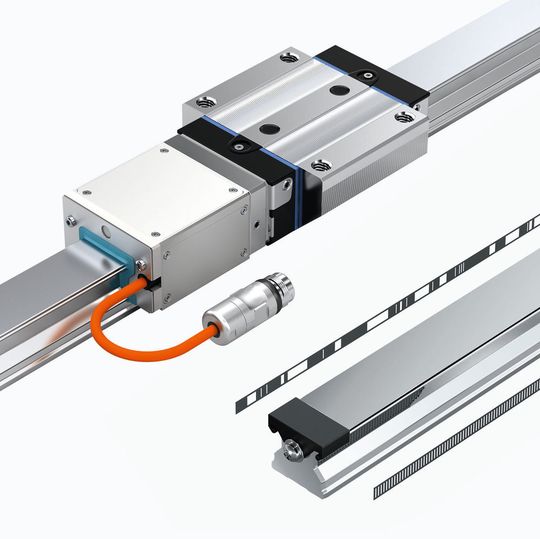

Führen und Messen kombiniert: Das integrierte Messsystem IMS-A erfasst die absolute Position und arbeitet hoch präzise auch in robustem Umfeld.
Führen und Messen kombiniert: Das integrierte Messsystem IMS-A erfasst die absolute Position und arbeitet hoch präzise auch in robustem Umfeld.
(Bild: Bosch Rexroth)

Beim Einschalten von Maschinen nach Spannungsausfällen muss die Steuerung in vielen Applikationen sofort wissen, auf welcher Position jede Achse gerade steht. Das neue integrierte Messsystem IMS-A von Rexroth erfasst sofort beim Einschalten die absolute Position der Achse mit hoher Präzision und meldet sie ohne Referenzfahrt an die Steuerung. Dazu benötigt das System keine Pufferbatterien, die regelmäßig erneuert werden müssten.

Berührungslos und damit verschleißfrei

Durch das induktive Messprinzip arbeitet das IMS-A berührungslos und damit verschleißfrei. Die Maßverkörperung kann durch externe Magnetfelder nicht gestört oder zerstört werden. Das IMS-A ist unempfindlich gegenüber Vibrationen bis zu 10 G und Stößen bis zu 50 G. Sensoren und Auswertelektronik sind geschützt im einem Gehäuse an der Stirnseite des Führungswagens platziert.

Mit dem IMS-A erfolgt die Positionserfassung sehr dicht am Tool Center Point, eine wichtige Voraussetzung für hohe Präzision und damit Oberflächengüte in der spanenden Bearbeitung. Die Positionsauflösung des IMS-A beträgt bis zu 0,025 µm.

Kein Justieren erforderlich

Die Funktionsintegration von Führen und Messen in einer Baugruppe minimiert die Montagezeiten. Eine Justierung des Messsystems ist nicht notwendig. Anwender können auf einer bis zu 4500 mm langen Profilschiene mehrere Führungswagen mit IMS-A unabhängig voneinander und ohne Einschränkung bei der Genauigkeit einsetzen.

Das Messsystem ist durch die Integration zusätzlicher Temperatur- und Bewegungssensoren bereits auf zukünftige Anforderungen von Industrie 4.0 vorbereitet. Die Sensordaten bilden die Basis für zukünftige Konzepte zur vorausschauenden Wartung. Der Anwender kann damit Betriebszustände online erfassen und auswerten. (jv)
