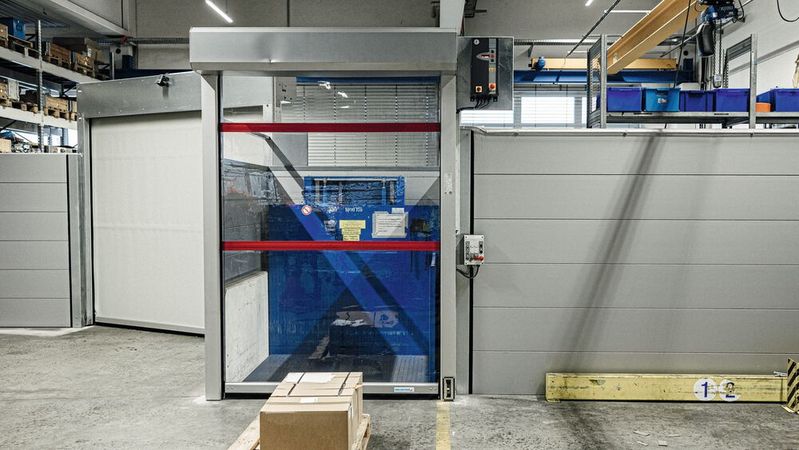

Das neue Maschinenschutztor A 4012 Protect von Seuster lassen sich einzelne Bereiche in der Produktion und Fördertechnik funktional trennen, ohne den wirtschaftlichen Aspekt aus dem Auge zu verlieren. Mitarbeiter in diesen Bereichen werden effektiv vor der abgegrenzten Maschinerie geschützt.

Mit dem Maschinenschutztor A 4012 Protect des Herstellers Seuster KG mit Sitz im Sauerland wird der Zutritt zu beweglichen Anlagenteilen abgesichert und das Verletzungsrisiko kompromisslos minimiert. Die hohe Schutzwirkung basiert auf den konstruktiven und funktionalen Leistungsmerkmalen. Dazu zählen der 1,5 mm starke gewebeverstärkte Behang in Verbindung mit einem robusten Aluminium-Abschlussprofil, das gemäß EN 12424 Windlasten bis Windklasse 3 standhält. Die Absturzsicherheit der trennenden Schutzeinrichtung wurde bereits durch eine Pendelprüfung gemäß DIN EN ISO 14120:2015 nachgewiesen.

Uneingeschränkte Schutzwirkung bei Kollisionen

Selbst bei einer Kollision mit einem laufenden oder stolpernden Menschen behält das Maschinenschutztor A 4012 Protect seine uneingeschränkte Schutzwirkung. Der in das Seitenteil integrierte Sensor für den Sicherheitsendschalter gewährleistet zum Beispiel, das Maschinenanläufe erst mit dem Signal „Endlage unten“ freigegeben werden. Optional ist ein solcher Schalter auch für das Signal „Endlage oben“ lieferbar. Durch die direkte Signalauswertung über die Anlagentechnik wird hier das Performance Level d erreicht.

Podcast Maschinensicherheit

Was es bei Schutzzäunen zu beachten gibt

Lieferbar ist das Maschinenschutztor A 4012 Protect in einer Breite bis 4.000 mm und einer Höhe von maximal 5.000 mm. Zur Auswahl stehen fünf serienmäßige Behangfarben in gelb, orange, rot, blau oder grau. Ein 900 mm hoher Sichtstreifen aus transparentem PVC ermöglicht auch bei geschlossenem Tor den ungehinderten Blick in den Gefahrenbereich. Damit können Fertigungsabläufe oder Transportprozesse ohne Gefährdungsrisiko verfolgt werden, um bei Bedarf rechtzeitig eingreifen zu können. Auch ein durchgängig transparenter Behang mit einer Stärke von 2 mm ist lieferbar.

Bedienbar auch bei Stromausfall

Das Tor öffnet mit einer Geschwindigkeit von bis zu 2,2 m/s und schließt mit maximal 0,8 m/s. Das neue Sicherheits-Lichtgitter mit Soft-Stopp verhindert dabei zuverlässig Kollisionen mit Personen und Gegenständen, die sich unter dem Tor befinden. Das Öffnen gelingt auch bei Stromausfall zuverlässig, denn das Maschinenschutztor kann auch manuell bedient werden. Seitlich der Torwellenverkleidung befindet sich hierfür ein Antriebszugang. Die passende Stecknuss gehört zum Lieferumfang und wird hinter einer Abdeckkappe aufbewahrt.

2,5 Mio. Lastwechsel

Neben der Sicherheit legten die Entwickler von Seuster großen Wert auf Nachhaltigkeit, Langlebigkeit und geringe Betriebskosten. Deshalb wurde das Maschinenschutztor A 4012 Protect für hohe Belastungen ausgelegt. Der in die Antriebswelle integrierte, leistungsstarke Rohrmotor (230 V) mit Stirnradgetriebe ist für 2,5 Mio. Lastwechsel konzipiert. Das entspricht einer Torbetätigung im 120-Sekundentakt rund um die Uhr in einem Zeitraum von 10 Jahren. Der weitestgehende Verzicht auf Verschleißteile führt außerdem zu geringen Instandhaltungskosten.

Schnelle Inbetriebnahme

Ebenfalls durchdacht sind die verschiedenen Montagemöglichkeiten des modular aufgebauten A 4012 Protect. Das selbsttragende Maschinenschutztor lässt sich individuell an jede Einbausituation anpassen. Für das Befestigen stehen drei Varianten zur Verfügung: Zum einen kann das Tor gegen einen Baukörper wie eine Einhausung montiert werden. Zum anderen lässt sich das A 4012 Protect freistehend mit Stützen oder freistehend mit Winkeln auf dem Boden befestigen, zum Beispiel in Kombination mit Schutzzäunen.

Nicht zuletzt überzeugt das Maschinenschutztor durch seine optisch ansprechenden, schmalen Seitenteile aus Aluminium, die eloxierten Oberflächen und die nur wenigen sichtbaren Verschraubungen mit Doppelantrieb. Die Verkabelung ist in den Seitenteilen integriert, wodurch kein zusätzlicher Kabelkanal erforderlich ist. Die steckerfertige Steuerungsverkabelung mit Farbcodierung sorgt zudem für eine einfache und schnelle Inbetriebnahme.
