Konfigurationssoftware Eplan Cogineer automatisiert das Engineering weiter

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Eplan hat eine Lösung zur automatisierten Erstellung von Schalt- und Fluidplänen entwickelt, die bei einfacher Bedienung für deutliche Zeitersparnis sorgen soll.

Firmen zum Thema

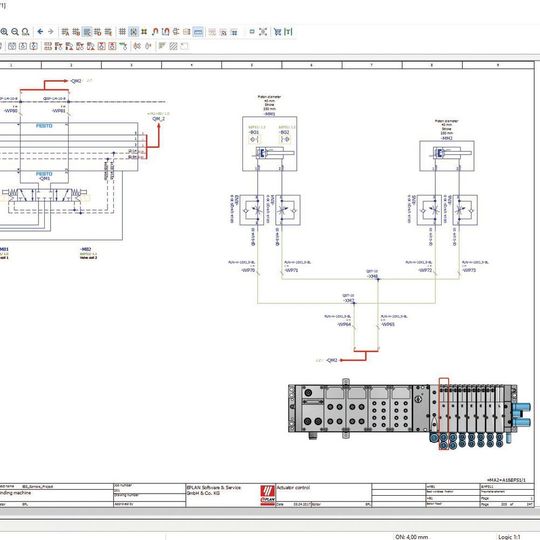

Eplan Cogineer ermöglicht einen schnellen Einstieg in die automatische Elektro- und Fluidplanerstellung und sorgt für beeindruckende Ergebnisse auf Knopfdruck.
Eplan Cogineer ermöglicht einen schnellen Einstieg in die automatische Elektro- und Fluidplanerstellung und sorgt für beeindruckende Ergebnisse auf Knopfdruck.
(Bild: Eplan)

Eplan Cogineer präsentiert sich neu und anders als vergleichbare Lösungen im Elektro Engineering: Die Bedienung und Nutzung vorhandener Daten ist ausdrücklich erwünscht und wird voll unterstützt. Entscheidender Praxisvorteil und zugleich einfacher Einstieg: Anwender von Eplan können direkt auf ihre vorhandenen Makros oder Makrobibliotheken zugreifen und auf dieser Basis Produktstrukturen abbilden, Regelwerke entwickeln und Varianzen ihrer Produkte oder Anlagen hinterlegen. Das System ist dazu nahtlos in die Eplan-Plattform integriert.

Freiheit in der Arbeitsweise

Im Designer, einem von zwei Funktionsbereichen, werden Regelwerke definiert. Funktionseinheiten, bestehend aus Eplan-Makros und dazugehörigen Konfigurationsvariablen, bilden sogenannte Makro-Typicals. Diese gruppierten Makros brauchen streng genommen keine gekapselten Funktionen abbilden. Somit lassen sie sich auch fertigungsorientiert aufbauen.

Bildergalerie

Genau das zeichnet Eplan Cogineer gegenüber anderen Lösungen aus: Der Anwender wird nicht gezwungen, seine aktuelle Arbeitsweise zu ändern, da sowohl funktionsorientierte Projekthierarchisierung als auch die fertigungsorientierte Sichtweise unterstützt werden.

Wird in Eplan Cogineer ein Typical definiert, dann enthält dieses Typical neben Makros, Konfigurationsvariablen und Regelwerk gleichzeitig auch die Struktur der Konfigurationsoberfläche. Der zweite Funktionsbereich – Project Builder – stellt automatisch und ohne zusätzlichen Programmieraufwand diese Daten zur Verfügung. Beim Project Builder handelt es sich um eine deklarative Oberfläche, die automatisch auf Basis der möglichen Konfigurationsvariablen eines Typicals erstellt wird. Diese Technologie ist Eplan zufolge bislang einzigartig im Vergleich zu anderen Konfigurationslösungen im Elektro-Engineering.

Die nächsthöhere Ordnungsstruktur sind sogenannte Typical-Gruppen, die jeweils aus einer Liste von Makro-Typicals bzw. Gruppen-Typicals bestehen. Diese wiederum besitzen ihrerseits Konfigurationsvariablen, die für alle Elemente einer Typical-Gruppe gelten. Makro Typicals und Typical-Gruppen bilden gemeinsam die sogenannten Konfiguratoren, die vom Designer an den Project Builder übergeben werden. Durch diesen modularen Objektaufbau eignet sich Eplan Cogineer für alle Arten der Anwendung – unabhängig von Projektumfang, Branche oder Unternehmensgröße. Es lassen sich nicht nur komplette Projekte per Knopfdruck erstellen, sondern auch Teilschaltungen wie Antriebssteuerungen, Einspeisungen oder SPS-Rack-Aufbauten.

Schaltplangenerierung und Projektierung kombinieren

Automatische Schaltplangenerierung und klassische Projektierung können optimal kombiniert werden, da in Bestandsprojekte additiv „hineingeneriert“ werden kann. Auch umgekehrt funktioniert die Arbeitsweise: Automatisch generierte Projekte lassen sich später manuell bearbeiten und ergänzen. Für den Anwender bedeutet dies in der Praxis, dass keine umfassenden Vorarbeiten in der Erstellung von Begleitdaten und Regelwerken notwendig sind. Der Nutzen von Eplan Cogineer stellt sich quasi unmittelbar nach der Installation ein und der Grad der Schaltplanautomatisierung steigt sukzessive mit der Nutzungsdauer an.

Einfacher Datenaustausch

Die Software speichert alle Informationen direkt in der
Makrobibliothek. Das ist ein nächster Schritt zur Vereinfachung, denn durch Archivieren einer Makrobibliothek werden sämtliche Informationen über Makro-Typicals, Typical-Gruppen und Konfiguratoren in einer Datei gespeichert. Diese lässt sich per E-Mail an andere Anwender versenden. Diese können auf Basis der Daten Schaltpläne nach exakt dem gleichen Regelwerk generieren.

Weitere Vorteile sind eine äußerst einfache, IT-freundliche Revisionierbarkeit mit Standardtools und die Sicherung des Unternehmens-Know-hows. (mz)
