Automatisch gefertigt werden Schleifscheiben von 20 bis 250 mm Durchmesser. Die Gewichte reichen bei Einzelstücken bis maximal zwei oder drei Kilogramm. Der jeweilige Kodierungsauftrag kann mit einem Barcodescanner von einem Laufzettel eingescannt werden. Dann werden die zugehörigen Werkstücke aufgelegt. Der zum Barcode gehörige Auftrag und der Datensatz werden aus dem angebundenen ERP-System abgerufen: Stückzahl, Layout der Beschriftung und Inhalt der Beschriftung. Dann wird gelasert.

Lineartechnik

Portfolio um Linearachsen und -führungen ergänzt

Dank einer großzügigen Beladetür, die sich mit der Teleskopführung Telescopic Rail DE von Rollon zum Öffnen vertikal verschieben lässt, können aber auch Teile bis zu einem Durchmesser von 750 mm manuell eingelegt und beschriftet werden. Die Baureihe DE ist ein Vollauszug, der aus zwei Führungsschienen besteht, die miteinander zum Doppel-T-Profil verbunden das Zwischenelement bilden. Als festes und bewegliches Element bilden zwei Läufer die Verbindung zur Anschlusskonstruktion. Wegen des resultierenden quadratischen Querschnitts verbindet diese Teleskopführung eine kompakte Bauweise bei hohen Tragzahlen und geringer Durchbiegung. Ist die Tür geöffnet kann unter der Lasercodierungseinheit ein Schubladenauszug aus der Laserkammer gezogen werden, in den große Einzelstücke für die Markierung eingelegt werden können.

Auch hier empfahlen die Rollon-Ingenieure eine Telescopic Rail. Damit die Werkstücke positionsgenau beschriftet werden, muss dieser Teleskopauszug sehr genau sein und wenig Spiel haben. Hier ist die Baureihe DS die richtige Wahl, da sie ein hohes Flächenträgheitsmoment und eine hohe Steifigkeit bei schlanker Bauweise hat. Hieraus resultiert eine hohe Belastbarkeit mit geringer Durchbiegung im ausgefahrenen Zustand.

Ökonomie trifft Korrosionsschutz

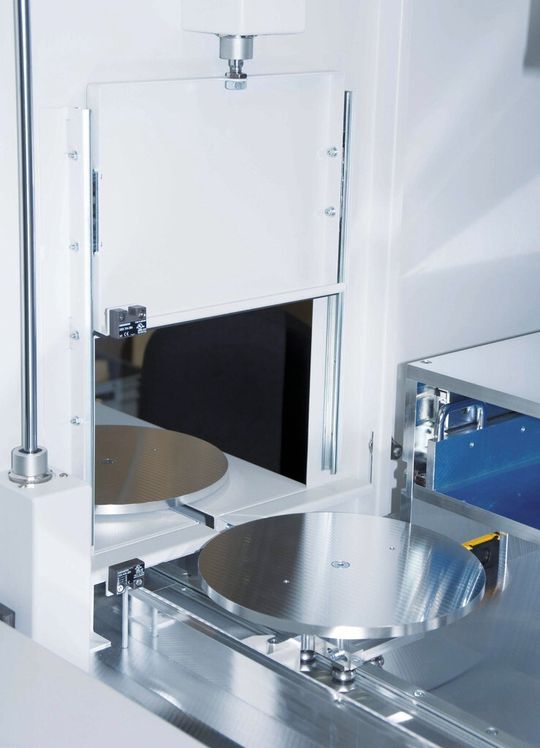

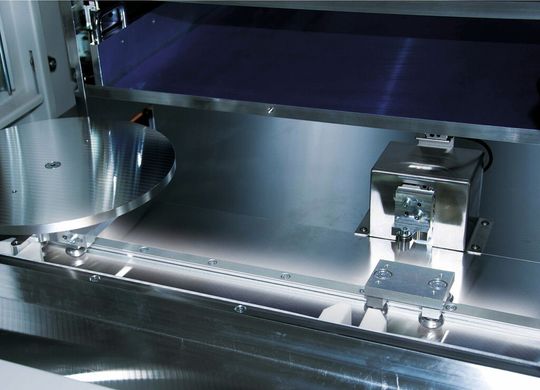

Ist die Frontbeladetür für den automatischen Betrieb geschlossen, müssen die Schleifscheiben auf den umlaufenden Werkstückträger auf der Curviline in die Laserkammer gelangen. Dazu ist rechts und links jeweils eine Öffnung vorgesehen, die mit kleineren vertikalen Schiebetüren verschlossen werden kann. Hier griff Penteq auf eine 20 mm breite X-Rail Führung aus der Rollon Linear Line zurück und zwar auf eine T-Schiene mit Festlager. X-Rail ist eine Produktfamilie mit prägerollierten Führungsschienen, die ein günstiges Preis-Leistungs-Verhältnis mit hoher Widerstandsfähigkeit gegen Korrosion kombiniert. Diese Linearrollenlager dienen der Hauptlastaufnahme von radialen und axialen Kräften.

Für Penteq war insgesamt wichtig, dass die Auszüge natürlich die maximal erforderliche Last tragen können, aber trotzdem kompakt in der Bauform und unkompliziert im Einbau sind. Ein wartungsarmer Betrieb war ein weiteres Kriterium, das bei allen Teleskop- und Linearführungen von Rollon gewährleistet ist. Linearführungen sind ein beratungsintensives Produkt, denn jede Bauform hat ihre spezifischen Vorteile und Anwendungsfelder. Hier helfen die Experten von Rollon mit ihrem Produkt- und Anwendungs-Know-how.

„Für uns war Rollon auch deshalb der richtige Partner, weil die Firma sehr flexibel ist und wir schon in der Projektierungsphase gut zusammengearbeitet haben. Rollon hat uns aufgrund seines Know-hows für die jeweiligen Anforderungen die passenden Linearführungen empfohlen, sodass wir hier genau die richtigen Bauteile für unser Projekt erhalten haben“, so Thomas Penkner. „Das war uns an der Zusammenarbeit auch sehr wichtig. Wir sind zwar Experten für den Sondermaschinenbau und für Lasertechnologie. Aber die passende Auswahl von Linearführungen ist Neuland für uns. Natürlich kann man eine passende Führung kaufen und dann sehen, ob sie sich in der Praxis bewährt. Aber das entspricht nicht unserer Qualitätsphilosophie. Wir wollen das optimale Bauteil für eine bestimmte Anwendung ermitteln und dann gezielt einsetzen. Dafür haben wir jetzt einen starken Lineartechnik-Partner.“ (br)
