EMO 2017 Dichte Energierohre für bewegte Anwendungen

Die Energierohre R2.1 gehören laut Igus-eigenen Tests zu den dichtesten Energierohren bei bewegten Anwendungen. Vorteile bringt das vor allem im Werkzeugmaschinenbau.

Firmen zum Thema

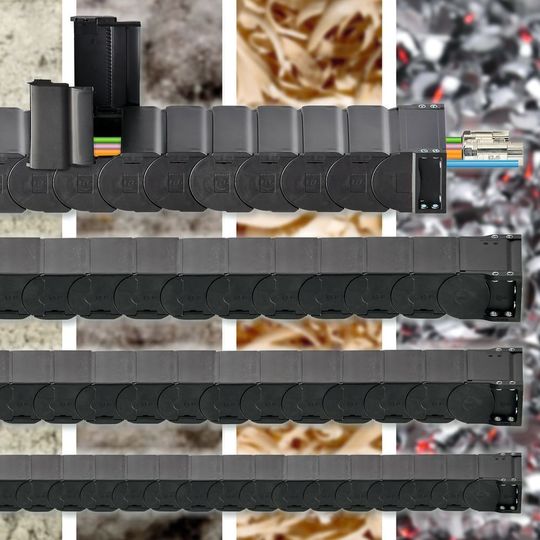

Igus zeigt auf der EMO 2017 die Energierohre der Serie R2.1. Sie sollen zu den dichtesten Energierohren bei bewegten Anwendungen zählen und sind nun in neuen Größen erhältlich.
Igus zeigt auf der EMO 2017 die Energierohre der Serie R2.1. Sie sollen zu den dichtesten Energierohren bei bewegten Anwendungen zählen und sind nun in neuen Größen erhältlich.
(Bild: Igus)

Die Energierohre R2.1 sind doppelt einfach gestaltet: Einfach zum einen, da die spänedichten Rohre aus nur zwei Teilen bestehen: einem Kettenglied und einem Öffnungssteg, der hier als formschlüssiger Deckel fungiert. Einfach zum anderen, da sich diese Deckel leicht öffnen und beidseitig aufschwenken lassen – und das nun teilweise entweder im Innen- oder Außenradius. So können Anwender die für sie passende Variante wählen, wodurch Montage- oder auch Instandhaltungsarbeiten einfacher werden.

Energieführung im Spänebereich

„Die spänedichten E-Rohre von Igus sind vor allem im Werkzeugmaschinenbau sehr interessant, da hier oft sichere Energieführungen im Spänebereich gefordert sind“, erklärt Lukas Czaja, Leiter Branchenmanagement Werkzeugmaschinenbau bei Igus. „Diese Branche steht vor der großen Herausforderung, den zunehmenden Preisdruck in Kombination mit rasant wachsenden technischen Anforderungen zu meistern. Die Serie R2.1 bietet optimalen Späneschutz, lässt sich effizient montieren und weist ein sehr gutes Preis-Leitungs-Verhältnis auf.“ Den optimalen Späneschutz hat das Unternehmen mit einem Spänetest im Igus-Testlabor nachgewiesen: Dabei wird das Rohr kontinuierlich in einer Spänetrommel bewegt, die mit 2 kg Metallspänen unterschiedlicher Größe und Form befüllt ist. Nach 100.000 Zyklen wies das R2.1 der Baugröße 40 0,5 g Späne im Innern auf. Somit zählt das Rohr laut Igus zu den dichtesten Energierohren am Markt.

Auf der EMO 2017 zeigt Igus die Energierohre R2.1 in neuen Baugrößen. Die komplett neue Baugröße mit 48 mm Innenhöhe ist als Variante mit innen zu öffnenden Deckeln erhältlich. Die Baugrößen mit 26 mm beziehungsweise mit 40 mm Innenhöhe sind nun ebenfalls als Varianten erhältlich, die im Außenradius geöffnet werden können. So können Anwender die Art der Befüllung bestimmen, die für sie persönlich die unkomplizierteste Variante ist. Montage oder auch nachträgliche Befüllung können schnell erledigt werden.

Ruhig und leitungsschonend

Die Deckel der Serie R2.1 sind bei allen Varianten aufschwenkbar und müssen zur Befüllung des Rohrs nicht komplett entfernt werden. Ihre Konturen sind glatt und die Wölbung und engen Fertigungstoleranzen sollen garantieren, dass sich zwischen den Anschlägen keine Späne ansammeln. Glatte Innenkonturen der R2.1 und abgerundete Rast-Trennstege aus dem identischen Werkstoff schonen außerdem die innenliegenden Leitungen. Die integrierte Rasterung sorgt zusätzlich für einen festen Halt der Innenaufteilung, auch bei seitlich liegenden Anwendungen.

Durch eine „Bremse“ an den Anschlägen der einzelnen Kettenglieder wird der Lauf der Kette hörbar leiser. Auch Vibrationen werden dadurch gemindert, sodass präzises Arbeiten am Werkstück gewährleistet werden kann. Und durch das doppelte Anschlagsystem kann das Energierohr hohe Zusatzlasten aufnehmen und selbst große freitragende Längen meistern. Mit den universellen Anschlusselementen des R2.1 lassen sich die Leitungen wahlweise innerhalb oder außerhalb des Kettenquerschnitts zugentlasten. Weitere typische Einsatzgebiete neben den Werkzeugmaschinen sind Holzbearbeitungsmaschinen, Textilmaschinen sowie alle Bereiche mit Schmutz- und Spänebelastung.

Auswahl- und Konfigurationshilfen

Für Auswahl und Konfiguration bietet Igus einige Online-Tools. Beispielsweise den Produktfinder, der über die Angabe konkreter Parameter und mit Hilfe einer Vergleichstabelle bei der Auswahl der richtigen E-Kette hilft. Oder der Innenaufteilungskonfigurator, mit dem – wie der Name verrät – die Innenaufteilung in der E-Kette erstellt werden kann. (sh)

EMO 2017: Halle 25, Stand A48
