Wegmesssystem Berührungsloses Wegmesssystem jetzt auch mit IO-Link

| Redakteur: Jan Vollmuth

Die Familie der TR-Schnittstellen von TR-Electronic hat ein neues Mitglied: Der lineare Absolutgeber LMP30 ist jetzt auch mit IO-Link-Interface ausgestattet.

Firmen zum Thema

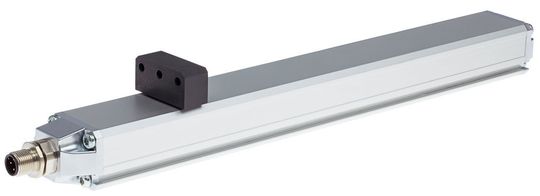

Mit dem LMP30 mit IO-Link können übliche Sensorleitungen mit M12-Steckverbindern in Sternverkabelung verwendet werden.
Mit dem LMP30 mit IO-Link können übliche Sensorleitungen mit M12-Steckverbindern in Sternverkabelung verwendet werden.
(Bild: TR-Electronic)

Mit LMP30 mit IO-Link können herkömmliche Sensorleitungen mit M12-Steckverbindern in Sternverkabelung eingesetzt und so auch komplexe Lineargeber mit der Netzwerkinfrastruktur verbunden werden. Über eine einfache IO-Link-Verbindung liefert der Sensor eine Vielzahl von Informationen: Position, Geschwindigkeit, Betriebsstunden, Gerätetemperatur, feldstärkeabhängiges Anwesenheitssignal für den Magneten, gemittelte Geschwindigkeit und Position (die Mittelwertbildung kann parametriert werden) sowie Endlageninformation.

Unkompliziert parametrieren

Die Ausgabeauflösung des berührungslos arbeitenden Messsystems kann laut TR-Electronic über IO-Link eingestellt werden: 5, 10, 20, 100 μm. Auch die Justage auf die Maschinenachse (Preset) geschieht direkt über IO-Link. LMP30 mit IO-Link biete die Möglichkeit, interne Zustände in programmierbare Schaltzustände des Digitalausgangs umzusetzen, so der Hersteller. Damit sollen sich z.B. Geschwindigkeitsüberwachung, Positionsgrenzwertüberwachung, Endschalter, Temperaturwarnungen und andere Applikationen unkompliziert umsetzen lassen. LMP30 IO-Link soll bis 2 m Messlänge eine Zykluszeit > 1 ms erreichen. Bei Messlängen von 1,5 m liege die Linearitätsabweichung bei ± 0,15 mm. LMP30 IO-Link ist bis 3 m Messlänge verfügbar.

Das Profilgehäuse hat eine flache Oberfläche mit wenig Kanten und Sicken. So könnten sich Produktionsabfälle kaum verhaken und die Anlage blockieren, meint der Hersteller. Die Magnete seien ungeführt und berührten das Messsystem nicht; die Erfassung geschehe dauerhaft verschleißfrei. Das Messsystem wird mit mehreren verschiebbaren Spannklammern am Maschinenbett befestigt.

Wie alle magnetostriktiven Messsysteme von TR nutzt auch LMP30 IO-Link passive Absolutmagnete zum Abtasten der Position. Diese Permanentmagnete brauchen keine Leitungszuführung, funktionieren also ohne Schleppkabel. Die Masse des Magneten ist sehr gering, daher sollen auch hoch dynamische Anwendungen absolut und direkt abgetastet werden können. (jv)

SPS IPC Drives 2017: Halle 4, Stand 547

(ID:44989391)
