Simulation Robusten Umformprozess auslegen

| Redakteur: Juliana Pfeiffer

Simufact und Magma haben eine neue Schnittstelle zwischen der Simulation des Gießprozesses, der Abkühlung und Umformung entwickelt, mit der die berechneten Eigenschaften des Gussteiles an die anschließende Umformsimulation übergeben werden können. Die Schnittstelle ist in den neuen Softwareversionen Magmasoft Rel. 5.4 und Simufact Forming 15 integriert.

Firmen zum Thema

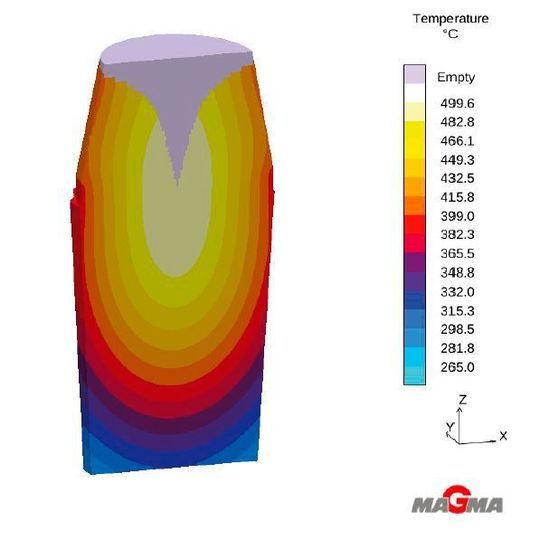

Die in Magmasoft berechnete Porosität wird als relative Dichte in Simufact Forming übernommen.
Die in Magmasoft berechnete Porosität wird als relative Dichte in Simufact Forming übernommen.
(Bild: Magmasoft)

Magmasoft liefert realistische Anfangsbedingungen für die Umformsimulation, indem es verschiedene lokale Eigenschaften sowie Schädigungen im Gussteil oder Rohblock vorhersagt. Dies kann der entscheidende Schritt zur verbesserten Qualität des fertigen Teiles sein, denn lokale Eigenschaften oder Schädigungen haben starken Einfluss auf den nachfolgenden Umformprozess. Mit dem neuen Ansatz kann ein robuster Umformprozess ausgelegt werden. Potentielle Risiken aus Schwindungsporositäten im Werkstück lassen sich nun frühzeitig in allen Prozessen und für beliebige Gussmaterialien wie Stähle, Aluminium o.a. identifizieren.

Mithilfe von Autonomous Engineering ist Magmasoft in der Lage, robuste Prozessbedingungen herzustellen und den bestmöglichen Gießprozess für optimierte Produktqualität zu finden. Alle Aspekte des Gießprozesses werden berücksichtigt, einschließlich Formfüllung, Erstarrung, Entfernen der Form und Abkühlen des Gussteils. Die Simulation liefert verschiedene Kriterien, welche die Qualität eines Gussteils beschreiben, z.B. Schwindungsverteilung, Porosität, Makroseigerungen und Einschlüsse an der Gussoberfläche. Darüber hinaus können Eigenspannungen, Rissgefahren und lokale Materialeigenschaften wie Zugfestigkeit oder Zähigkeit beurteilt werden.

Von Simufact kommen bewährte Lösungen für die Prozesssimulation, mit denen sich Prozesse zum Umformen, thermischen und mechanischen Fügen sowie zur additiven Fertigung auslegen und optimieren lassen. Die Simulationswerkzeuge von Simufact helfen den Kunden, ihre Kosten für Produktionsentwicklung und Betrieb maßgeblich zu senken. Ein Whitepaper informiert über die neue Schnittstelle und die Integration von Gieß- und Umformsimulation. (jup)
