Anzeigeeinheit Präzise und doch komfortabel steuern

| Redakteur: M.A. Bernhard Richter

Im Bereich Regelsysteme präsentiert Meusburger zwei Produktneuheiten. Der T7 bietet eine kompakte Bedien- und Anzeigeeinheit, sowie den Leistungssteller THYPO – eine neue Steuerungseinheit für alle Industriesegmente, bei denen ohmsche Lasten präzise zu schalten sind.

Firmen zum Thema

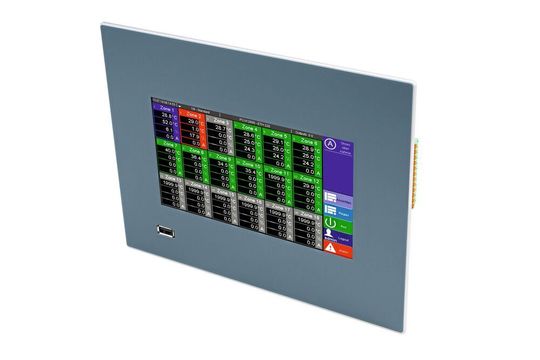

Der T7 bietet eine kompakte Bedien- und Anzeigeeinheit für die Regler Sys-Temp, Flexo-Temp, sowie die Komponenten MPI 02 und MPI 05.
Der T7 bietet eine kompakte Bedien- und Anzeigeeinheit für die Regler Sys-Temp, Flexo-Temp, sowie die Komponenten MPI 02 und MPI 05.
(Bild: Meusburger)

Die T7 ist eine kompakte Bedien- und Anzeigeeinheit mit einem 7" Multitouch-Screen zur Parametrierung und Visualisierung der unterschiedlichen Regler von Meusburger. Die Verbindung zwischen T7 und den Geräten erfolgt in Abhängigkeit der Regler-Baureihe über CAN oder Ethernet. Dadurch lässt sich die Bedien- und Anzeigeeinheit unabhängig platzieren.

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer Dienstag und Freitag zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

An eine T7 können mehrere Regler, auch aus unterschiedlichen Baureihen, gleichzeitig angeschlossen werden und trotzdem behalten Sie stets den Überblick. Das übersichtliche und intuitive Bedienkonzept gewährleistet eine transparente Anzeige aller Prozessdaten in verschiedenen Darstellungsformen sowie auf alle Konfigurationsparameter. Über die dreistufige Benutzerverwaltung wird der Zugriff auf alle Funktionen und Parameter festgelegt.

Durch die Sprachumschaltung eignet sich die T7 für den weltweiten Einsatz.

Präzise Steuerung

Mit THYPO bietet Meusburger einen modularen Mehrkanal-Leistungssteller zum Schalten und Steuern von Heizelementen und Heizfeldern. THYPO findet Einsatz in unterschiedlichen Branchen und Anwendungen. Beispiele hierfür sind das Trocknen von Lacken und Beschichtungen, das Formen von Kunststoffen und Leichtbau-Materialien sowie das Kunststoffschweißen und die Folienextrusion. Die Steuerungseinheit ist robust, äußerst kompakt und sehr einfach zu installieren.

Montieren, Versorgungsspannung und Heizungen anschließen, Heizausgänge zuordnen - und schon kann es losgehen. Der Mehrkanal-Leistungssteller lässt sich mit den drei Ausgabebaugruppen TP in unterschiedlicher Leistungsstufe an die Applikation anpassen. Ein THYPO-System kann aus maximal 63 Ausgabebaugruppen TP bestehen.

Mit bis zu 1512 Ausgängen bei 1,84 kW pro Ausgang steuert es sehr große Heizfelder auch auf kleinstem Raum. Bei einer maximalen Leistung von 7,6 kW pro Ausgang stehen 567 Ausgänge pro System zur Verfügung.

Die Kommunikation zur Steuerung erfolgt über Profinet IO, wahlweise auch über Modbus TCP/IP oder CAN-Open. Weitere Schnittstellen wie etwa Ether-CAT oder Powerlink befinden sich in Vorbereitung und machen THYPO unabhängig vom Fabrikat der eingesetzten Steuerung. Innovative Funktionen sorgen für eine erhöhte Prozesssicherheit.

Detaillierte Diagnosefunktionen unterstützen bei Störungen im Heizprozess und helfen bei der schnellen Fehlerbeseitigung. Mit Hilfe der rückwirkungsfrei agierenden Strommessung wird zum Beispiel erkannt welche Heizung defekt ist, ob eine Sicherung ausgelöst hat oder ob die Netzspannung oder -frequenz außerhalb der Toleranz liegt.

Zusätzlich ist auch die Spannungsmessung zur Kompensation der Netzspannungsschwankungen serienmäßig integriert. Die Diagnosedaten werden über die Schnittstellen zur zentralen Anlagensteuerung gemeldet. Über das komfortable Webinterface ist der Zugriff über Webbrowser möglich. Alternativ zum Einsatz an einer Steuerung kann THYPO auch als Ausgabebaugruppe für Heizungen bei der Regler-Baureihe Flexo-Temp (PCU und PCU PNIO) eingesetzt werden.
