Planetengetriebe Neue Baugrößen für Planetengetriebe

Vogel Antriebstechnik erweitert seine zwei Getriebebaureihen MPR und MPG um neue Baugrößen. Diese erhöhen das Drehmoment-Spektrum um bis zu 4500 Nm.

Firmen zum Thema

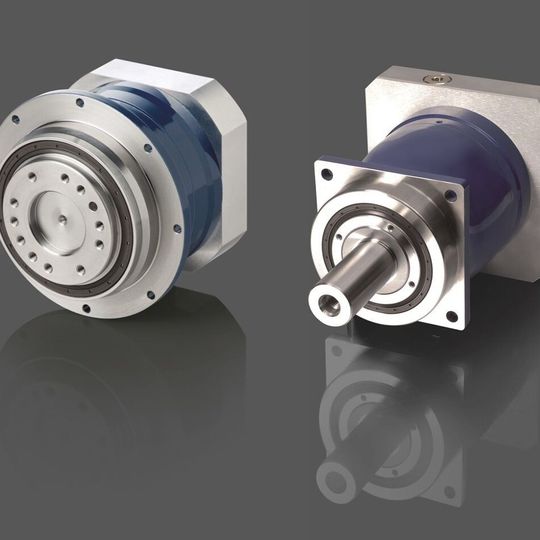

MPR-Getriebe (re.) verfügen über eine freie Abtriebswelle ohne Passfeder, die MPG (li.) haben an dieser Stelle eine stabile Flanschwelle mit großzügigem Anschraubbild.
MPR-Getriebe (re.) verfügen über eine freie Abtriebswelle ohne Passfeder, die MPG (li.) haben an dieser Stelle eine stabile Flanschwelle mit großzügigem Anschraubbild.
(Bild: Vogel Antriebstechnik)

Bereits in den Jahren 2007 und 2008 überarbeitete Vogel Antriebstechnik seine spielarmen Planetengetriebe der Baureihe MPR und stellte sie auf Schrägverzahnung um, 2012 erfolgte diese Umstellung bei der Baureihe MPG. Im Vergleich zu geradeverzahnten Getriebekonzepten setzen sie mit deutlich höheren Drehmomenten neue Maßstäbe.

Die neuen Baugrößen MPR 400, 500 und 600 sowie MPG 400 und 600 ersetzen die bisherigen Baugrößen MPR-04 und MPR-05 bzw. MPG-04 und MPG-05 und erweitern das Drehmoment-Spektrum um bis zu 4500 Nm. Damit erzielt Vogel Antriebstechnik einen Leistungssprung für die Anforderungen von Servo-Anwendungen mit hohen Drehzahlen. Wie ihre kleinen Baureihen bieten sie eine hohe Flexibilität und Leistungsdichte.

Bildergalerie

Unterschiedliche Ausführung

MPG und MPR unterscheiden sich maßgebend in der Ausbildung der Abtriebsseite. Die MPR-Getriebe verfügen über eine freie Abtriebswelle ohne Passfeder, optional sind sie mit Passfeder oder mit Zahnwelle DIN 5480 erhältlich. Die MPG haben an dieser Stelle eine stabile Flanschwelle mit großzügigem Anschraubbild. Die Lage der Anschraubfläche zu den Wälzlagern am Abtrieb ist konstruktiv minimiert und ermöglicht somit große radiale und axiale Belastbarkeit.

Beide Baureihen sind durch ihre universelle Bauart beliebig einbaubar und verfügen über einen vereinfachten, flexiblen Motoranbau. Auch profitieren Anwender weiterhin von einem großen durchgängigen Übersetzungsbereich.

Wartungsarm mit langer Lebensdauer

Die spielarmen Planetengetriebe sind in den Baugrößen 050 bis 300 wartungsfrei, in den Baugrößen 400 bis 600 wartungsarm und haben aufgrund einer Schmierung mit synthetischen Hochleistungsölen eine lange Getriebelebensdauer.

Der Zeitpunkt für Serienbeginn der neuen Baugrößen der Baureihen MPR und MPG ist bisher noch nicht bekannt. (sh)

SPS IPC Drives 2014: Halle 1, Stand 271
