Maschinengestell Mit wenigen Einzelkomponenten zum individuellen Maschinengestell

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Anhand einiger Applikationsbeispielen zeigt Häwa die Vorzüge des variablen Maschinengestells X-frame.

Firmen zum Thema

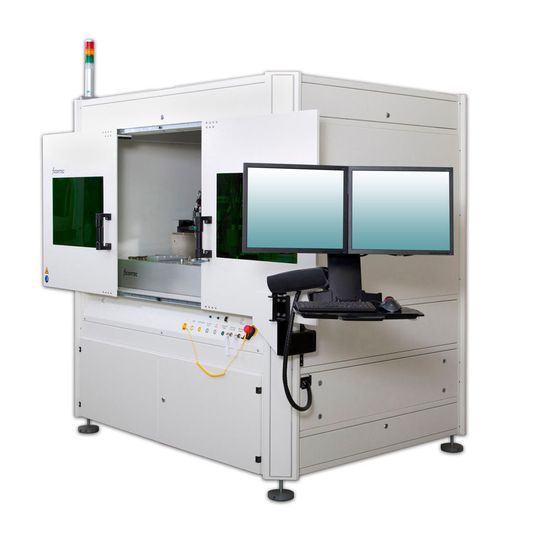

X-frame von Häwa soll eine weitaus höhere Grundstabilität als Maschinengestelle mit Aluminiumprofil bieten.
X-frame von Häwa soll eine weitaus höhere Grundstabilität als Maschinengestelle mit Aluminiumprofil bieten.
(Bild: Häwa )

X-frame der Häwa GmbH ist ein modular aufgebautes Rahmensystem zum Aufbau von individuellen Maschinengestellen und Einhausungen. Aus wenigen Einzelkomponenten sollen mit X-frame innerhalb kürzester Zeit komplexe Maschinengestelle zusammengestellt werden können, die die Flexibilität und den modularen Aufbau von Aluminiumprofilen mit der Festigkeit von Stahlgestellen kombinieren. Der patentierte X-frame-Rahmen ist tragendes Gestell und auch Funktionsrahmen. Das Innere des Rahmens ist durch außen liegende, verschließbare Klappen frei zugänglich und lässt sich als Kabelkanal und zur Unterbringung von elektronischen und pneumatischen Bauteilen nutzen.

Edelstahlvariante für Reinraum-Einsatz

Für das Maschinenbauunternehmen Ficontec Service GmbH, das Sondermaschinen für die Montage von mikrooptischen und optoelektronischen Baugruppen herstellt, hat Häwa zwei für das Unternehmen standardisierte X-frame-Zellen entwickelt. Diese können von Ficontec wahlweise in Edelstahl (V2A), für den oft nachgefragten Einsatz in Reinräumen, oder in gepulvertem Stahlblech bestellt werden. Die Stahlblech- sowie die Edelstahlversion der Zellen basieren beide auf dem gleichen Zeichnungssatz und sollen sich deshalb schnell und kostengünstig produzieren lassen. Laut Häwa ist keine zusätzliche Konstruktionsarbeit notwendig. Bei den hochgenau arbeitenden Maschinen von Ficontec kommt es darauf an, dass die Arbeitsplattform schwingungsarm und stabil steht. Das X-frame-Maschinengestell muss verschiedene Achsensysteme aufnehmen können und auf mitunter ausgefallene Anwenderwünsche anpassbar- oder erweiterbar sein, ohne dass jedes Mal über eine neue Bauform mit neuem Entwurf nachgedacht werden muss.

Höhere Grundstabilität als Aluminiumgestelle

X-frame soll eine weitaus höhere Grundstabilität als Maschinengestelle mit Aluminiumprofil bieten. Dabei ist der X-frame-Funktionsrahmen nicht nur ein tragendes Gestell. Durch seine großen Querschnitte bietet der Innenraum der Streben die Möglichkeit, Schläuche, Leitungen, Kabel, Wartungseinheiten, Ventilinsel, 19“-Einschübe und viele weitere Baugruppen im Rahmen geschützt unterzubringen. Eine nachträgliche Verlegung von Kabeln und anderen Medien ist im X-frame- Rahmen jederzeit möglich. Auch Lichtvorhänge sollen sich einfach, schnell und geschützt in die Eckstreben montieren lassen.

Flexibler als geschweißte Stahlrohrkonstruktionen

Im Gegensatz zu geschweißten Stahlrohrkonstruktionen ist X-frame mit seinem modularen Aufbau flexibel erweiterbar. Auch aufwendige Formen sollen sich ohne erhöhten Aufwand schnell und einfach mit dem X-frame-Rahmen aufbauen lassen. Durch die hohe Anzahl von Kantungen, die großen Querschnitte der Rahmenteile und die wählbaren Materialstärken, ist der X-frame-Rahmen stabil und verwindungssteif. Alle notwendigen Bohrungen und Ausbrüche werden schon im Zuschnitt der Streben berücksichtigt. Dadurch entfällt die zeitaufwendige, zusätzliche Bearbeitung der Rahmenteile durch Bohr- und Fräsmaschinen. Auch Schweißteile und Gewindebolzen sollen sich in den Rahmen integrieren lassen. (sh)

SPS IPC Drives 2016: Halle 5, Stand 170
