Lineareinheiten mit Kugelgewindetrieben

| Redakteur: Ute Drescher

Die Lineareinheiten der Baureihe LES von Isel sind in vielen Anwendungen und Branchen eingesetzte und seit Jahren bewährte Linearachsen mit Spindelantrieben.

Firmen zum Thema

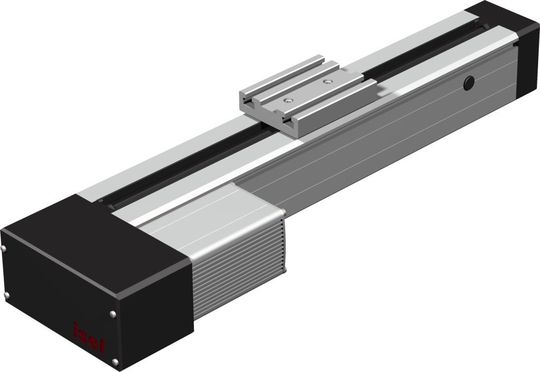

Lineareinheiten LES 4 mit Kugelgewindetrieben (Bild: isel)
Lineareinheiten LES 4 mit Kugelgewindetrieben (Bild: isel)

Die Lineareinheiten LES 4, 5, und 6 sind einbaufertige Module, die sich vor allem für die Fabrikautomation, die Handhabungstechnik und den Leichtmaschinenbau eignen. Aufgrund der Vielzahl von Konfigurationsmöglichkeiten ergeben sich nahezu immer Standardlösungen ohne Aufpreis. Die gewünschten Längenmaße werden nach Kundenvorgabe gebaut. Auch spezielle Motoranbindungen als Kundenwunsch sind möglich. Basis aller Lineareinheiten bilden eloxierte, biegesteife Aluminium-Spezialprofile mit Präzisions-Stahlwellen für die erforderlichen Führungsaufgaben. Die Vorschubbewegung erfolgt mit Kugelgewindetrieben. Als Motorantriebe werden Servomotoren eingesetzt. Folgende Baugrößen stehen zur Verfügung: LES 4 = 75 x 75 mm, LES 5 = 225 x 75 mm und LES 6 = 150 x 75 mm. Der Einsatz ist waagerecht und senkrecht möglich. Als Führungsschlitten kommt der patentierte isel-Aluminium-Wellenschlitten mit Kugelumläufen zum Einsatz. Die tragenden Kugeln laufen dabei jeweils zwischen zwei geschliffenen Stahlstiften und der Führungswelle. (ud)
