Wellenfedern Kleinere Federn für den optimierten Bauraum

| Redakteur: M.A. Bernhard Richter

Bisher galt es als unmöglich, Wellenfedern auf 50 % des axialen Bauraums konventioneller Federn zu bauen – TFC hat diese Herausforderung angenommen.

Firmen zum Thema

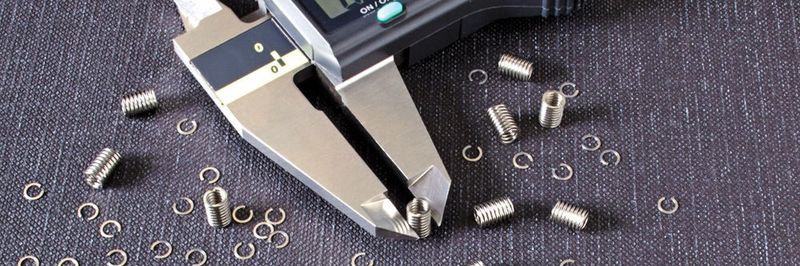

Überall wo ein Federweg, eine Vorspannung oder eine Rückstellung benötigt wird, lassen sich mit Wellenfedern schlanke Konstruktionen realisieren.
Überall wo ein Federweg, eine Vorspannung oder eine Rückstellung benötigt wird, lassen sich mit Wellenfedern schlanke Konstruktionen realisieren.
(Bild: TFC)

Zu den Highlights im aktuellen Sortiment von TFC gehören insbesondere die Wellenfedern der Crest-to-Crest-Serie, die in zahlreichen Größen sowohl in metrischen wie auch Inch-Maßen verfügbar. Flachdraht-Wellenfedern werden innen oder außen geführt, um ein Überspringen einzelner Windungen auszuschließen. Da die berührungslose Federführung bei unterschiedlichen Lasthöhen stets gewährleistet wird, ist der Kontakt der Feder mit der Welle oder an der Wandung ausgeschlossen. Vor wenigen Wochen nun erfuhr diese Baureihe eine Erweiterung, die vor allem Produktentwicklern und Konstrukteuren von kleinen und kompakten Aggregaten und Komponenten das Leben leichter machen dürfte. Denn erstmals ist es gelungen, ein- und mehrlagige Wellenfedern aus Feder- und Edelstahl mit winzigen Durchmessern zu fertigen.

Realisieren ließ sich dies dank der Weiterentwicklung der Kantenwindungstechnik, die auch als No-Tooling-Cost-Prozess oder Circulair-Grain-Verfahren bekannt ist. Mit dem Ziel, einen nahezu perfekten Kreis zu erhalten, wird hierbei ein vorgehärteter Flachdraht über eine hohe Kante gewunden. In den letzten Jahren gelang Smalley damit die Herstellung immer kleinerer Federn – zuletzt bis zu einem Durchmesser von 6,0 mm. Die nun erreichten Marken von nur noch 5,0 mm Durchmesser als Standardteil und sogar 4,0 mm Durchmesser als Sonderlösung gleichen einem Quantensprung in der Welt der Wellenfeder-Fertigung.

Bildergalerie

Mehr Spielraum

Smalley-Vertriebspartner TFC hat die neuen Crest-to-Crest Wellenfedern im Knopfzellenformat mit 5,0 mm Durchmesser in sein Katalog-Programm aufgenommen und liefert sie inzwischen seinen Kunden als kostengünstiges Standardteil aus. Damit eröffnet das Unternehmen den Ingenieuren und Konstrukteuren vieler Branchen neue Möglichkeiten für die axiale und radiale Reduzierung von Bauräumen und damit für die weitere Miniaturisierung ihrer Komponenten. Auch viele konstruktiv bedingte Kollisionsprobleme lassen sich damit nun lösen.

Schaltknöpfe, Druckventile, Steckverbinder und viele andere Produkte, bei denen aus funktionellen Gründen ein Federweg, eine Vorspannung oder eine Rückstellung benötigt werden, lassen sich nun in ihren äußeren Abmessungen noch schlanker und kleiner auslegen. In letzter Konsequenz unterstützen die neuen Crest-to-Crest-Minis im Portfolio von TFC auch die Realisierung energieeffizienter Leichtbau-Konstruktionen, denn: Wo weniger Bauraum benötigt wird, sinkt auch der Materialaufwand für die gesamte Peripherie. Auf der Systemebene profitieren davon nicht nur die Hersteller von medizin-, pharma-, mess- und fluidtechnischen Geräten, sondern Produzenten in fast allen Industriezweigen.

Ein Prinzip in vielen Varianten

Die neuen Miniatur-Wellenfedern mit 5,0 mm Durchmesser sind in verschiedenen Varianten im TFC-Katalogprogramm bestellbar. So hat der Anwender grundsätzlich die Wahl zwischen den Werkstoffen Federstahl, rostfreiem Edelstahl (17-7 PH) und Sondergüten sowie ein- und mehrlagigen Ausführungen mit offenem Spalt oder überlappenden Enden. Weitere Unterscheidungs- und Auswahlkriterien sind unter anderem die Anzahl der Windungen und Wellen, die sogenannte freie Höhe und etliche Faktoren mehr. Im Mittelpunkt steht freilich immer die Frage nach der aufzunehmenden bzw. der zu bewegenden Last.

Wie es bei allen anderen Wellenfedern ebenfalls üblich ist, so unterstützt das Team von TFC die Anwender auch bei den neuen Produkten mit qualifizierter Beratung und einem kostenlosen Service rund um die Auswahl der richtigen Werkstoffe, Abmessungen und Varianten aus dem umfangreichen Crest-to-Crest Sortiment. In der Praxis bedeutet das, dass alle Anwendungen mit dem nötigen fachlichen Tiefgang behandelt werden.

Anschließend legt TFC dem Kunden die Daten und Zeichnungen zur Freigabe vor, um sicherzustellen, dass das ausgewählte Federn-Design genau zum konkreten Anwendungsfall passt. Darüber hinaus sollen auch kundenspezifische Abmessungen kurzfristig realisierbar sein. (br)
