Funkschalter Funkschalter für eine flexible Automation

Autor / Redakteur: Andreas Schenk* / Jan Vollmuth

Funkschalter sorgen in Abkantpressen nicht nur für verbesserte Ergonomie, sondern leisten auch einen Beitrag zu flexibler Automation. Das Schweizer Unternehmen Bystronic zeigt das mit der Xpert-Serie: Hier regelt Funktechnik von Steute die Kommunikation zwischen der Abkantpresse und einer Automatisierungseinheit.

Firmen zum Thema

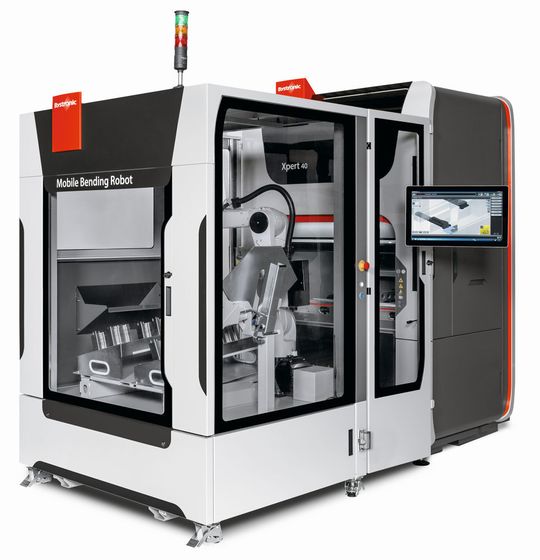

Angedockt: Die „Mobile Bending Cell“ ermöglicht die Automatisierung einer konventionellen Abkantpresse. Dabei kommt Funktechnologie zum Einsatz.
Angedockt: Die „Mobile Bending Cell“ ermöglicht die Automatisierung einer konventionellen Abkantpresse. Dabei kommt Funktechnologie zum Einsatz.
(Bild: Bystronic)

Gas geben, bremsen, kuppeln: Diese Funktionen von Fußpedalen sind jedem Autofahrer vertraut. Auch bei vielen anderen „Maschinen“ stellen Pedale die zentrale Schnittstelle zwischen Mensch und Maschine dar, etwa bei den Abkantpressen der Xpert-Serie des Schweizer Maschinenbauers Bystronic, die in Gotha gefertigt werden. Die Serie besteht aus zwölf Grundmodellen mit Presskräften von 40 t bis 1000 t.

An der Schnittstelle von Mensch und Maschine

Die größeren Xpert-Pressen eignen sich zum Abkanten von Bauteilen, die bis zu 10 m lang sind und höhere Presskräfte erfordern. Mit den kleineren Versionen können Kleinteile in rasanter Geschwindigkeit in Form gebracht werden – und zwar an allen Seiten. Dabei ist der Fußschalter die zentrale Schnittstelle zwischen Mensch und Maschine. Der Bediener hält ein Blechteil gegen den hinteren Anschlag, drückt das rechte der beiden Pedalen, die Oberwange der Presse fährt herab und bringt die gewünschte Biegung ein.

Bildergalerie
Bildergalerie mit 5 Bildern

Das stellt sich für den Betrachter als sehr rasche Folge von Umgreifen am Bauteil, Betätigen des Fußschalters und Herabfahren der Pressenoberwange dar. Parallel dazu verfahren die Anschläge selbsttätig so, dass das Bauteil immer richtig eingelegt werden kann. Wenn der Bediener eine Korrektur vornehmen möchte, weil z.B. der Biegewinkel nicht korrekt ist, öffnet er das Werkzeug mit dem zweiten Pedal des Fußschalters.

Schalteinsatz speziell für Pressen-Anwendungen

Bei der Xpert-Serie ist der Fußschalter, der aus dem Programm des Steute-Geschäftsbereich Automation stammt, als zentrales Bedienelement über ein Kabel mit der Presse verbunden und somit frei positionierbar. Die Baureihe GSF 2 VD, die hier zum Einsatz kommt, wurde eigens für Anwendungen in Pressen und anderen Anlagen der Umformtechnik entwickelt, so Steute. Sie soll sich ermüdungsfrei bedienen lassen. Der spezielle dreistufige Schalteinsatz wiederum ermöglicht laut Steute das Auslösen des Pressenhubs ohne Ruckbewegungen, wie sie bei „normalen“ Schalteinsätzen nicht zu verhindern sind.

Nochmals flexibler soll die Bedienung durch eine Option werden, die Bystronic den Kunden anbietet. Karsten Trautvetter, Produktmanager Bending and Bending Automation: „Die Xpert-Anlagen können über kabellose Fußschalter mit Funkverbindung zur Maschine bedient werden. Das verbessert aus Sicht des Anwenders die Ergonomie und erhöht auch die Verfügbarkeit, weil kein Kabel beschädigt werden kann.“

Eigens für den Einsatz an Pressen entwickelt

Der ebenfalls dreistufige und zweipedalige Funkfußschalter stammt aus dem Programm Wireless von Steute und sei eigens für den Einsatz an Pressen und anderen Anlagen der Umformtechnik entwickelt worden. Bei ihm erfolge die Signalübertragung kabellos über das von Steute entwickelte sicherheitsgerichtete Funksystem S-Wave-Safe.

Die Funk-Option werde von den Pressenbetreibern gern gewählt. Die Fußschalter kommen hier schnell auf eine hohe Anzahl an Schaltspielen, so Karsten Trautvetter: „Wenn die Pressen im Dreischichtbetrieb laufen, erreichen die Schalter bis zu 1,8 Millionen Schaltspiele pro Jahr und mehr.“ Das gelte besonders für das kleinste Modell, die Xpert 40, die kleinere Biegeteile mit dreifach höherer Geschwindigkeit herstellen würde.

Batterieladezustand wird erfasst und angezeigt

Ein kritischer Punkt beim Einsatz von Funkschaltgeräten aus Bedienersicht sei der Batteriestatus, so Steute. Das gelte insbesondere für Maschinen, die kontinuierlich mit hoher Produktivität arbeiten müssten, wie es bei den Abkantpressen häufig der Fall sei. Karsten Trautvetter: „Die Frage stellt sich und muss schlüssig beantwortet werden.“

Deshalb hat Steute für Bystronic als Zusatzmodul ein sogenanntes Extension Board entwickelt, das die Übermittlung des Batterieladezustands an die Anlagensteuerung erlaubt. Karsten Trautvetter: „Steute liefert uns das Board, wir integrieren es in ein Gehäuse und bieten das Komplettsystem auch für die Umrüstung vorhandener Anlagen von leitungsgebundenem auf Funk-Fußschalter an.“
