CAD-Software Flexibel und effizient konstruieren mit NX 10

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Siemens hat die Version 10 seines CAD/CAM/CAE-Systems NX vorgestellt und verspricht mit Funktionen wie der Touchbedienung und einer neuen Lösung für die 2D-Konzeptentwicklung eine bis zu dreimal höhere Produktivität.

Firmen zum Thema

Siemens verspricht mit der Version 10 seines CAD/CAM/CAE-Systems NX eine bis zu dreimal höhere Produktivität.
Siemens verspricht mit der Version 10 seines CAD/CAM/CAE-Systems NX eine bis zu dreimal höhere Produktivität.
(Bild: Siemens PLM)

Auf seiner Anwenderkonferenz PLM Europe Anfang Oktober stellte Siemens PLM Software die neue Version 10 seiner Software NX vor und sorgte mit einigen Neuerungen für Applaus im Anwender-Publikum: So zeigte sich das Auditorium besonders von den Erweiterungen im Modul NX Realize Shape, der Konzeptentwicklung in 2D und der neuen Touchfunktionalität begeistert.

„Ein großes Ziel bei der neuen Version von NX war es, die Anwender glücklich zu machen“, erklärte Robert L. Haubrock, Vice President NX Product Management bei Siemens PLM Software. Haubrock ist federführend bei der intensiven Zusammenarbeit mit der Daimler AG bei der Migration von Catia nach NX und bestätigt Vermutungen. „Die Zusammenarbeit mit Daimler hatte großen Einfluss auf die Weiterentwicklungen und neuen Funktionen in NX 10.“

Bildergalerie
Bildergalerie mit 9 Bildern

Dennoch lässt man bei Siemens PLM Software andere Branchen nicht aus den Augen, wie Jim Rusk, Senior Vice President Product Engineering Software bei Siemens PLM Software, auf der Anwenderkonferenz beteuerte: Mit einem Priorisierungssystem für Neuerungen wird unter anderem geprüft, welche Schlüsselbranchen von einer neuen Funktion profitieren – je breiter eine Neuerung wirkt, desto höher die Priorität in der Entwicklung.

Konzepte in 2D schnell erstellen

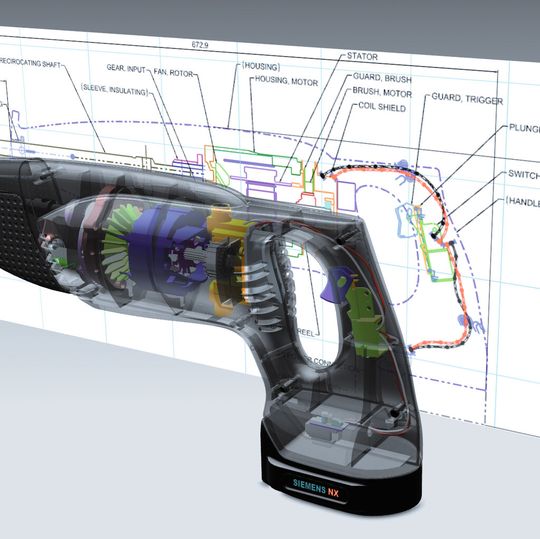

Hohe Priorität hat in jeder Branche die Effizienz der Anwender. Aufgrund der zunehmend komplexen Produkte ist 3D-Modellierung die bevorzugte Methode bei der Produktkonstruktion. In einigen Bereichen allerdings, wie beispielsweise im Maschinenbau oder bei komplexer Elektronik, ist es einfacher und schneller, die ersten Konstruktionskonzepte in 2D zu erstellen. Siemens PLM Software hat daher eine neue Lösung für die Konzeptentwicklung in 2D integriert, die laut Haubrock für traditionelle Anwender die wichtigste Neuerung in NX 10 ist. „Damit sparen Konstrukteure viel Zeit, weil Entwürfe in 2D schnell erfasst und überprüft werden können.“ NX Layout ist vollständig in NX integriert, sodass sowohl Benutzeroberfläche als auch Befehle die gleichen sind. Die in 2D konstruierten Teile sind parametrisch, editier- und wiederverwendbar. Ist die Konstruktion komplett, lässt sie sich unkompliziert in 3D umwandeln, um das Modell fertigzustellen. „Damit ist Konzeptentwicklung einfacher denn je,“ so Haubrock.

NX Realize Shape ermöglicht anspruchsvolle Formgebungen

Erweitert wurde in der neuen Version die Applikation NX Realize Shape für Freiformflächen, die Konstrukteuren mehr Kontrolle über die Geometriemodellierung bietet. Dadurch sind Produkte mit extrem anspruchsvollen Formgebungen oder komplexen Oberflächen möglich. Grundlage für NX Realize Shape ist die Subdivision-Modellierung. Dabei handelt es sich um einen mathematischen Ansatz, um 3D-Geometrien mit weichen, fließenden Formen zu erzeugen. Beginnend mit einem Grundkörper wird eine Fläche aufgespannt, die in Unterflächen geteilt wird. Indem die einzelnen Knotenpunkte verschoben werden, nähert sich der Anwender durch das Aufteilen der Fläche in Polygone schnell und einfach seiner Freiform. Die Technologie kommt ursprünglich aus der Entertainment-Branche. Durch die nahtlose Integration in NX beschleunigt das Tool die Produktentwicklung, weil eine Vielzahl an Arbeitsschritten wegfallen, die beim Einsatz verschiedener Werkzeuge für Freiformkonstruktion und Entwicklung nötig wären.
