Linearantrieb Explosionsgeschützter Linearantrieb mit ATEX-Kennzeichnung

Redakteur: Ute Drescher

Die Curtiss-Wright Corporation hat ihre Linearantriebsfamilie Exlar um den explosionsgeschützten Linearantrieb EL120 erweitert.

Firmen zum Thema

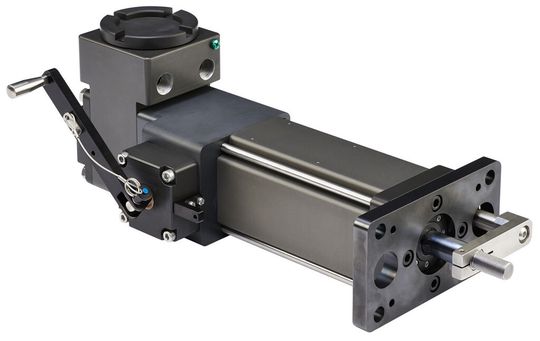

Der neue explosionsgeschützte Linearantrieb EL120 von Exlar.
Der neue explosionsgeschützte Linearantrieb EL120 von Exlar.
(Bild: Exlar)

Der Linearantrieb EL120 von Curtis-Wright erfüllt die ATEX-Anforderungen für die Verwendung in explosiven Atmosphären und entspricht der ATEX-Richtlinie 94/9/EG der EU ebenso wie dem Ex-Schema der IEC. Er ist nach Class I, Div. 1, Gruppen B, C, D und T4 für gefährliche Umgebungen geeignet. Die Linearantriebs-Serie EL vereint in einem abgeschlossenen Paket einen drehmomentstarken Servomotor mit einem hocheffizienten Planetenrollengewindetrieb. Dieser robuste Aufbau soll es ermöglichen über lange Zeit schwere Lasten unter schwierigen Bedingungen zu manipulieren.

Servoelektromechanische Systeme von Exlar wollen einen sauberen, schnellen, einfachen und kostengünstigen Ersatz für Hydraulikantriebe und eine langlebige Alternative zu Pneumatikantrieben bieten. Ein servoelektrischer Antrieb reduziert Emissionen, minimiert den Energieverbrauch und verbessert die Positioniergenauigkeit.

Weitere Merkmale des EL120:

  • Geschwindigkeiten bis 0,95 m/s (37,5 ips)
  • Kräfte bis 17 kN (4000 lbs)
  • Hübe bis 457,2 mm (18 Zoll)
  • Varianten mit Rückmeldung für beinahe alle Servoverstärker
  • Verschiedene Montage-Varianten
  • Wicklungen für 24 V= bis 460 Veff
  • Komplett gekapselter Motor gewährleistet störungsfreien Betrieb
  • ATEX Ex d IIB +H2 T4 Gb
  • IP66
  • CSA-Kennzeichnung für gefährliche Umgebungen nach Class I, Div 1, Gruppen B, C, D und T4
  • IECEx CSA 14.0014X

Genaue Positionierung schnelle Reaktion

Für Gasturbinen mit verstellbaren Leitschaufeln wollen die EL120-Aktuatoren eine präzise Positionierung und Rückmeldung für Feineinstellungen des Luftstroms an der Einspritzdüse und damit der CO- und NOx-Emissionen bieten. In der Öl- und Gasförderung handhabt der EL120 Drosselventile für das Hochdruckbohren oder andere Ventilanwendungen, die eine schnelle Reaktion auf kleinste Steuersignaländerungen erfordern – trotz Reibung ohne Überschwingen.

Die explosionsgeschützten Linearantriebe der Serie EL sollen sich für Anwendungen wie die Ventilsteuerung, die Klappensteurung, die Gasturbinensteuerung, Druckpressen, Motorenprüfstände, Treibstoffschlitten, Lackierkabinen und die Treibstoffaufbereitung auf Schiffen eignen. (ud)
