Greifer E-Montagegreifer handelt problemlos Kleinteile

| Redakteur: Juliana Pfeiffer

Mit dem GEP2000 hat die Zimmer Group eine neue Serie an elektrisch angetriebenen Kleinteilegreifern aufgelegt, die vor allem für Montageaufgaben und das Handling von Kleinteilen konzipiert wurden. Für diese Aufgaben bietet die Serie, die zur Motek 2017 mit vorerst drei Baugrößen startet, einstellbare Greifkräfte zwischen 80 N und 400 N und Backenhübe zwischen 10 mm und 16 mm.

Firmen zum Thema

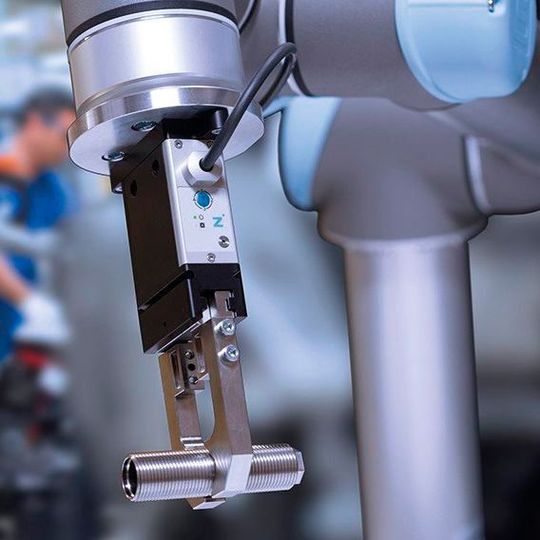

Der GEP2000 ist ein elektrisch angetriebener Greifern, der vor allem für Montageaufgaben und das Handling von Kleinteilen konzipiert wurde.
Der GEP2000 ist ein elektrisch angetriebener Greifern, der vor allem für Montageaufgaben und das Handling von Kleinteilen konzipiert wurde.
(Bild: Zimmer Group)

Die Greifer, die mit einer mechanischen Selbsthemmung den Verlust des Werkstücks bei Stromausfall verhindern, sind mit einer integrierten Steuerung ausgestattet und stehen in drei Ansteuerungsvarianten verfügbar: Mit IO-Link, mit digitalem I/O und mit digitalem I/O in Kombination mit einem analogen Ausgang zur Abfrage der Backenpositionen.

GEP2000 mit IO-Link: Zukunftssichere Intelligenz

In der IO-Link-Variante bietet der Greifer alle systemtypischen Vorteile von IO-Link, also nicht nur die einfache Handhabung und Bedienung, sondern auch die problemlose Integration. Nach dem Anschluss eines einzelnen Kabels kann der Greifer Daten von der übergeordneten Steuerung empfangen oder an sie senden. Parameter wie Greifkraft und Greifgeschwindigkeit werden zentral festgelegt, über die IODD (IO Device Description) meldet sich der Greifer an der übergeordneten Steuerung an. Das führt zu einer erheblichen Zeitersparnis bei der Inbetriebnahme oder bei einem Austausch des Greifers. Mit IO-Link eröffnen sich aber auch neue Perspektiven für erweiterte Diagnosefunktionen und die vorbeugende Wartung (Predictive Maintenance), was sich unter dem Strich in einer verbesserten Anlagenverfügbarkeit niederschlägt.

Bildergalerie

Zusätzliche Hardware in Form von Controllern ist dank dieser hoch entwickelten Steuerung nicht erforderlich. Als Bindeglied zwischen Greifer und Feldbus genügt ein IO-Link Master, und auch in einer eventuell genutzten SPS muss keine zusätzliche Software implementiert werden.

Eigenes Mensch-Maschine-Interface für die einfache Bedienung

Die Zimmer Group stellt für die einfache Bedienung aber auch ein eigenes Mensch-Maschine-Interface (Human Machine Interface HMI) zur Verfügung. In diesem Tool, das eine spezielle greiferangepasste Bedienoberfläche aufweist, können die Parameter für bis zu 32 verschiedene Werkstücke hinterlegt werden. In der I/O-Version werden die Greifer so einfach wie ein herkömmliches pneumatisches Ventil angesteuert. Auf ein Steuersignal hin öffnet der Greifer, auf ein weiteres werden die Backen geschlossen, ohne Signal erfolgt keine Bewegung. Bei dieser kostengünstigen Variante genügt für den Anschluss ein vierpoliges Kabel, das den Greifer mit elektrischer Energie und mit Steuerungsdaten versorgt. Um gleich mehrere Greifer ansteuern zu können, genügt eine handelsübliche Zentralverteiler.

Wird eine Abfrage der Greiferposition benötigt, kann sie über Magnetfeldsensoren erfolgen, für die im Greifer bereits zwei Nuten vorgesehen sind. Mit solchen Sensoren gibt der Greifer wie bei einem normalen pneumatischen Greifer ein Signal aus, sobald eine eingestellte Abfrageposition erreicht wird.

Die maximale Greifkraft lässt sich direkt am Greifer über ein Potentiometer in vier Stufen einstellen. Das geht nicht nur schnell und einfach, sondern bietet auch den Vorteil, dass die Einstellung selbst dann noch zu erkennen ist, wenn der Strom ausgefallen sein sollte oder der Greifer ausgebaut ist.

Digital I/O mit Analogausgang: Backenposition genau erfasst

Für Anwendungen, bei denen genauere Angaben zur Position der Greiferbacken benötigt werden, bietet die Zimmer Group eine Digital I/O-Version mit analoger Abfrage an. Hier ist in den Greifern bereits ein Analogsensor integriert, der je nach Backenposition eine Spannung zwischen 0 und 10 Volt ausgibt. Diese Spannung kann über eine Analogkarte in der übergeordneten Steuerung ausgewertet werden und macht es so möglich, die Position der Greiferbacken mit einer Messgenauigkeit von unter 0,05 mm zu bestimmen.

Mechanik mit unschlagbarer Robustheit

Das Gehäuse der Greifer besteht aus hartanodisiertem Aluminium, und für die Führungen haben die Entwickler auf eine seit Jahrzehnten bewährte Flachführung gesetzt. Damit ist der Greifer allen Aufgaben bei der Montage und Handhabung von Kleinteilen gewachsen und kann 10 Millionen Zyklen ohne Wartung bewältigen.

Die Greifer sind nach IP40 abgedichtet, und ihre hohe Austauschgenauigkeit ermöglicht jederzeit einen schnellen Wechsel ohne nennenswerte Produktionsunterbrechung. Sie können an drei Seiten befestigt werden, was den Vorteil bietet, dass der Anwender sich am gewünschten Kabelabgang orientieren kann und damit Störkonturen minimiert werden.

Die Greifer der Baureihe GEP2000 werden mit 24 VDC betrieben und begnügen sich beim Verfahren der Backen mit einer Stromaufnahme von weniger als 500 mA. Lediglich im Anfahrmoment, wenn die mechanische Selbsthemmung gelöst und der Motor auf Drehzahl gebracht werden muss, steigt der Strombedarf für einige Millisekunden auf bis zu 2 A an - ein Strom, den alle gängigen IO-Link-Master liefern können.

Mechanische Notentriegelung bietet Sicherheit in allen Situationen

Alle drei Varianten bieten mit einer mechanischen Notentriegelung ein wichtiges Sicherheitsfeature. Falls der Greifer in einer Ausnahmesituation manuell geöffnet werden muss, kann über eine von außen zugängliche Schraube die Schnecke des selbsthemmenden Getriebes bewegt werden. Dadurch lässt sich der Greifer auch bei Stromausfall noch öffnen, beispielsweise um Werkstücke trotz Anlagenstillstand noch entnehmen zu können. (jup)

Motek 2017: Halle 3, Stand 3405
