Condition Monitoring Direkte Verschleißüberwachung für Lastschleifringe

LTN hat für ihre Schleifringe ein integriertes System namens DWD (Direct Wear Detection) entwickelt und patentieren lassen. Dabei handelt es sich um eine direkte Verschleißüberwachung. Durch die mechanische Abnutzung soll das System den Verschleißzustand des Schleifrings erkennen und rechtzeitig vor einem Ausfall warnen können.

Firmen zum Thema

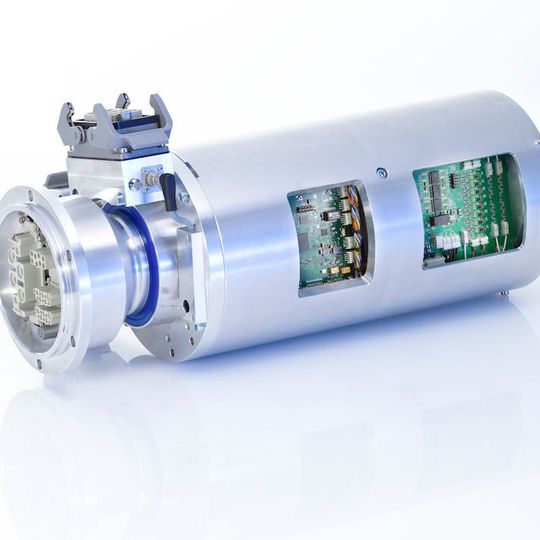

TN Servotechnik will Anwendern mit der direkten Verschleißüberwachung ermöglichen, den aktuellen Betriebszustand chronologisch zu überwachen, um beispielsweise ungerechtfertigten Kundenreklamationen vorzubeugen.
TN Servotechnik will Anwendern mit der direkten Verschleißüberwachung ermöglichen, den aktuellen Betriebszustand chronologisch zu überwachen, um beispielsweise ungerechtfertigten Kundenreklamationen vorzubeugen.
(Bild: Ralf Grömminger)

Schleifringe, die die Strom-, Signal- und Datenübertragung von einem festen zu einem rotierenden Bauteil ermöglichen, sind bauartbedingt einer Abnutzung unterworfen. Neben allgemeinen Anforderungen wie der Verschleißarmut oder der Kontaktqualität spielen bei Schleifringkomponenten die konkreten Einsatzbedingungen für ihre Zuverlässigkeit eine große Rolle. Das von der LTN Servotechnik GmbH neu entwickelte und patentierte DWD-(Direct-Wear-Detection-)System soll ein einfaches Condition Monitoring von Anlagen ermöglichen, in denen Schleifringsysteme verbaut sind. Die direkte Verschleißüberwachung für Lastschleifringe ist dem Unternehmen zufolge modular konzipiert und erlaubt den Einsatz der Technologie für ein weites Anwendungsfeld bei vielen unterschiedlichen Baugrößen.

Über ein Zusatzmodul wird jede einzelne Schleifbürste separat und unabhängig voneinander überwacht. Durch galvanische Trennung zum Laststrom bietet der potentialfreie Kontakt dem Anwender individuelle Möglichkeiten der Auswertkonzeption, im einfachsten Fall durch eine LED direkt vor Ort, einem Alarmsignal an die Anlagensteuerung oder aber durch Einbindung in sein komplexes Steuerungssystem, um weitergehende Auswertungen der Leistungsdaten zu ermöglichen.

Konstrukteure oder Hersteller von Maschinen oder Anlagen legen ebenso wie OEMs Wert auf eine Absenkung der Kosten für Wartung, Serviceeinsätze und Produktivitätsgarantien. LTN Servotechnik will Anwendern mit der direkten Verschleißüberwachung ermöglichen, den aktuellen Betriebszustand chronologisch zu überwachen, um beispielsweise ungerechtfertigten Kundenreklamationen vorzubeugen. Gleichzeitig ist der Schleifring dem Hersteller zufolge so konzipiert, dass im Wartungsfall nur ein Austausch des Bürstenblocks notwendig wird, während der kostenintensive restliche Teil des Schleifrings (Rotor, Gehäuse, Lagerung, elektrische Anbindung) mehrfach weiter verwendet werden kann. Das reduziert die Kosten eines Austauschs.

Einen Schritt weiter: ASDR

Einen Schritt weiter geht das von LTN entwickelte und in das Schleifring-Gehäuse integrierte ADSR-Diagnosesystem. Dieses komplexere System überwacht laut LTN permanent Schlüsselfunktionen eines Schleifrings und prognostiziert mögliche Fehlfunktionen frühzeitig. So soll der Betreiber einer Anlage beispielsweise bei laufendem Betrieb Informationen über Vibrationen, Spannungs- und Strompegel, Anzahl der Umdrehungen sowie optional die interne/externe Luftfeuchte und Temperatur erhalten. Durch laufende Analyse der Betriebsdaten ist eine Prognose der voraussichtlich verbleibenden Lebensdauer des Schleifrings möglich – sowohl in Zeiteinheiten als auch in Umdrehungen. Die vom Diagnosesystem erfassten Informationen und Warnmeldungen werden nicht nur elektrisch via Signalkabel weitergegeben, sondern direkt vor Ort am Schleifring durch eine LED visualisiert. Zudem sollen der aktuelle Status der Informationen und eine Alarmhistorie über Netzwerkschnittstellen auch browserbasiert zur Verfügung gestellt werden. Die Verbindung des Monitoringssystems an die Schleifringeinheit erfolgt mit Scada über eine OPC-UA-Schnittstelle. So soll das ADSR-System dank seines Diagnosesystems eine intelligente Lösung zur zustandsabhängigen Instandhaltung von kundenindividuellen Schleifringen darstellen. (sh)
