Hannover Messe 2015 Software vereinfacht das Variantenmanagement in der Konstruktion

Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Zur Hannover Messe 2015 stellt Aucotec erstmals ihren Advanced Typical Manager für mehr Übersichtlichkeit und Konsistenz im Variantenmanagement vor. Mit dem neuen Modul der Software-Plattform Engineering Base begegnet das Unternehmen der rasant wachsenden Komplexität, die Konstrukteure heute vor schier unübersehbare Varianten- und Optionen-Berge stellt beim Konfigurieren von Maschinen und Anlagen. Darüber hinaus zeigt Aucotec das Ergebnis seiner Kooperation mit Siemens PLM Software: die neue Teamcenter-Schnittstelle zur verbesserten PLM-Integration von Engineering Base.

Firmen zum Thema

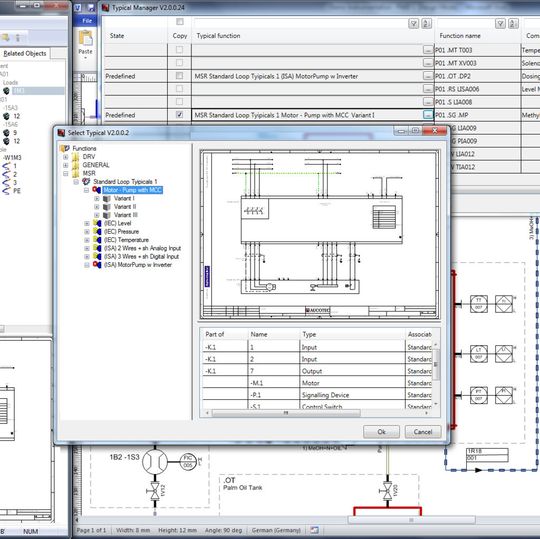

Schafft Ordnung im Variantenmanagement: der Advanced Typical Manager von Aucotec.
Schafft Ordnung im Variantenmanagement: der Advanced Typical Manager von Aucotec.
(Bild: Aucotec)

Um das unbestrittene Einsparpotenzial des Konfigurierens optimal nutzen zu können, bedient sich der neue Typical Manager der Software-Plattform Engineering Base (EB) der Aucotec AG des funktionalen Engineerings: Dabei bestehen die zu konfigurierenden mechatronischen Bausteine aus ganzen Funktionen wie Greifen oder Heizen und nicht mehr aus einzelnen Motoren oder Sensoren. So wird die Konfiguration weg von der Blattebene einen Level höher angesiedelt und damit übersichtlicher und eindeutiger.

Funktionsbausteine statt 1000er Blätter

Die Dokumentation einer solchen Funktion besteht aus einer qualitätsgeprüften Vorlage (Typical). Dieses Typical enthält die zugehörigen Blätter, Geräte, Kabel und Drähte und wird in ihrem funktionalen Zusammenhang „am Stück“ gehandhabt. Das erspart das Zusammenkopieren eines Projekts aus Tausenden von unabhängigen Einzelblättern, die gar nicht kontinuierlich pflegbar sind. Zudem lassen sich so mit der Update-Funktion die im Laufe der Anlagen-Entstehung unvermeidlichen Änderungen jederzeit einarbeiten, ohne die bis dahin schon erstellten individuellen Anpassungen wieder zunichte zu machen. So muss bei nachträglichen Änderungen nicht mehr das gesamte Projekt neu generiert oder ab dem Änderungswunsch der Rest „per Hand“ erstellt werden. Das spart sehr viel Zeit.

Bildergalerie

Dokumentation auf Knopfdruck

Mit dem Advanced Typical Manager werden Optionen wie Bremsen oder Sensoren separat als Teilschaltungen in EB hinterlegt. Die ansonsten notwendigen Blattvarianten mit allen möglichen Options-Kombinationen für einen Motor sind damit passé. Bei Änderungen tauscht man nur noch die optionale Teilschaltung, anstatt in Varianten und Optionen zu „ertrinken“. Für Varianten, die sich aus unterschiedlichen Dimensionierungen oder Herstellern ergeben, hinterlegt EB die Daten ebenfalls als qualitätsgeprüfte Bausteine. Bei der Wahl eines bestimmten Motos ordnet das System automatisch die richtigen Artikelnummern den richtigen Komponenten zu. Wenn alle bestellbaren Funktionen vorkonfiguriert in der EB-Datenbank liegen, wird der Advanced Typical Manager noch eine weitere Konfigurationsebene bieten: die Dokumentation der gesamten Anlage oder Maschine auf Knopfdruck.

Nahtlose Integration zwischen Teamcenter und Engineering Base

Mit der neuen Schnittstelle zum PLM-System Teamcenter, die Aucotec ebenfalls erstmals live auf der Hannover Messe zeigt, lassen sich sämtliche Informationen zu einer Anlage, Maschine oder einem mobilen System über ihren kompletten Lebenszyklus sicher managen. Damit ist die Verwaltung und Weitergabe freigegebener Engineering-Dokumente mit Zugangskontrolle und Revisionsmanagement möglich: für schnelle Verfügbarkeit aller aktuellen Projektdaten aus EB. Zudem lassen sich komfortabel Bestell- oder Produktions-Listen erstellen und updaten, um allen beteiligten Abteilungen jederzeit korrekte Daten bereitzustellen. Die neue Lösung synchronisiert automatisch die Kataloginformationen mit den Artikelstammdaten. Das verhindert Mehrfacheingaben und unnötige Fehler. Darüber hinaus lässt sich jeder Workflow individuell anpassen.

Die Teamcenter-Schnittstelle ist das Ergebnis einer Kooperation, die Aucotec und Siemens PLM Software 2014 vereinbarten. (mz)

Aucotec auf der Hannover Messe 2015: Halle 7, Stand B 28
