CAD/CAM Schnell vom Entwurf zur Fertigung

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Schott Systeme GmbH, deutscher CAD/CAM-Software-Hersteller mit mehr als 25-jähriger Entwicklungserfahrung, präsentiert auf der Euromold 2014 Pictures by PC, eine kosteneffektive, durchgängige Lösung für konzeptionelles Design, Grafik, 2D- und 3D-CAD-Konstruktion, 3D-Modellierung, maschinelle Fertigung sowie Projekt-Dokumentation.

Firma zum Thema

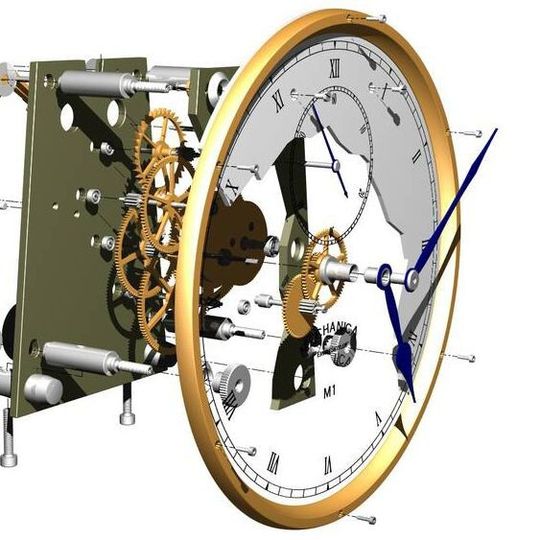

Schott Systeme präsentiert auf der Euromold 2014 Pictures by PC.
Schott Systeme präsentiert auf der Euromold 2014 Pictures by PC.
(Bild: Schott Systeme)

Pictures by PC von Schott Systeme ist ausgestattet mit dem ganzen Spektrum entwurfstechnischer und konstruktiver Methoden, um Ideen schnell und exakt in Skizzen, CAD-Konstruktionen oder 3D-Modelle umzusetzen. Frei manipulierbare Bezier- bzw. Nurbs-Kurven erleichtern den eigenen grafischen Entwurf, ermöglichen den direkten Im- und Export von Cliparts und Fonts aus Office- und Grafikprogrammen, wobei Vektor- und Bitmap-Bilder kombiniert genutzt werden können.

Vielfältige Konstruktionswerkzeuge integriert

Darüber hinaus bietet die Software dem Anwender ein breitgefächertes Spektrum von 2D/3D-Konstruktionswerkzeugen. Diese lassen in einer Zeichnung die gleichzeitige Verwendung von 2D-Geometrien mit Hybrid-Volumen/-Flächen und Maschenmodellen zu, so dass von der einfachen 2D-Konstruktion bis hin zu komplexem Werkzeug- und Anlagenbau in 3D alles möglich ist. Direkt aus diesen Geometrien können mit Render- und Animationswerkzeugen fotorealistische Bilder und Filme generiert werden.

Bildergalerie

Lösung für die Fertigung

Ebenso ist Pictures by PC eine vollintegrierte Lösung für die Fertigung (2.5D- und 3D-Bohren und Fräsen, Mehrseitenbearbeitung (3+2-Achsen) sowie 5-Achs-Simultan-Fräsen). Pictures by PC ermöglicht außerdem professionelles Ausspitzen und Gravieren sowie Drahtschneiden, Drehen und Dreh-Fräsen. Der Anwender kann selbsterstellte oder importierte Geometriedaten schnell mit Fertigungsanweisungen ergänzen, um gemischte 2D/3D-CAD-Geometriemodelle zu erzeugen. Bewährte Einstellungen können als wiederholbare CAM-Sequenzen gespeichert und sofort wieder auf neue, vergleichbare Teile angewendet werden.

Die Feature-Erkennung erlaubt die geometrische Analyse und rasche Elementauswahl (z.B. für Randkurven, Taschen und Bohrobjekte). Mit der Abtragssimulation können die Werkzeugbahnen und Werkzeuge am Teil visuell geprüft werden. Standard-Postprozessoren erhalten die Kunden kostenfrei, ebenso einen Postprozessor-Generator, um mögliche Modifikationen selbst durchführen zu können. Mit einem entsprechenden Aufruf werden die NC-Programme generiert, ggf. übertragen und als ergänzendes Werkstatt-Datenblatt erzeugt.

Pictures by PC: Vom Design zur Fertigung

Software eignet sich auch für die Dokumentation

Pictures by PC eignet sich auch für die Generierung von Projekt- und Produkt-Dokumentationen. Die Software bietet alle grafischen Möglichkeiten, um 2D/3D-CAD-Geometrien und vielfältigste Text-Variationen für Kataloge, technische Handbücher oder ähnliches zu nutzen. Verkaufs- und Marketing-Bilder oder Filme können durch Farbverläufe, Farbprofile, Rendering und die Animation brilliant gestaltet werden.

Die Präsentation kann in verschiedenen Formaten exportiert bzw. gedruckt werden. Alle Projekt-Dokumente können grafisch verknüpft und als ein verlinktes PDF gespeichert werden. Selbst auf neutralen Computern (ohne CAD) kann in allen Projektdaten dieses Dokuments grafisch navigiert werden. Als besondere Attraktion ist dies auch im 3D-PDF-Format Möglich. (mz)

Schott Systeme auf der Euromold 2014: Halle 11.0, Stand D61
