Positionsanzeige Positionen erfassen und per Funk übertragen

Redakteur: Ute Drescher

Für das Längenmesssystem IZBOX-600 gibt es jetzt die Positionsanzeige IZ16-620. Die Messdaten werden per Funk übertragen.

Firmen zum Thema

(Bild: Elgo)

Das Längenmesssystem IZBOX-600 von Elgo besteht aus einem externen MS-250 Magnetsensor und einem Auswertegerät mit integriertem Sender. Der Magnetsensor ist über ein schleppkettentaugliches Kabel mit dem Auswertegerät/Sender verbunden. Für die Messung wird entlang der zu messenden Wegstrecke ein kodiertes Magnetband aufgeklebt, oder bei rotativer Messung ein Magnetring unter dem Sensor angebracht, welche dem Inkrementalsensor die aktuelle Position liefern. Hierfür wird der Sensor berührungslos und somit absolut verschleißfrei parallel zum Magnetband/-ring montiert. Der externe Magnetsensor ist mit seiner hohen Schutzklasse gegen Staub, Schmutz und Wasser resistent und kann durch seine kompakte Baugröße leicht in bestehende oder neue Konstruktionen integriert werden.

Das Auswertegerät verfügt über umfangreiche Möglichkeiten zur Parametrierung und kann somit leicht auf die Applikation angepasst werden. Die Parametrierung bzw. Systemkonfiguration erfolgt über eine seitlich zugängliche Leiste mit DIP-Schaltern. Einstellbar sind folgende Parameter:

Bildergalerie
  • RF-Netzadresse
  • RF-Adresse
  • RF-Funkkanal
  • RF-Sendezyklus
  • Status-LEDs aktiv/inaktiv
  • Sendeprotokoll
  • Systemauflösung
  • Zählrichtung
  • Nullsetzen per ext. Eingang einmalig/ständig und
  • Start der Kalibrierfahrt.

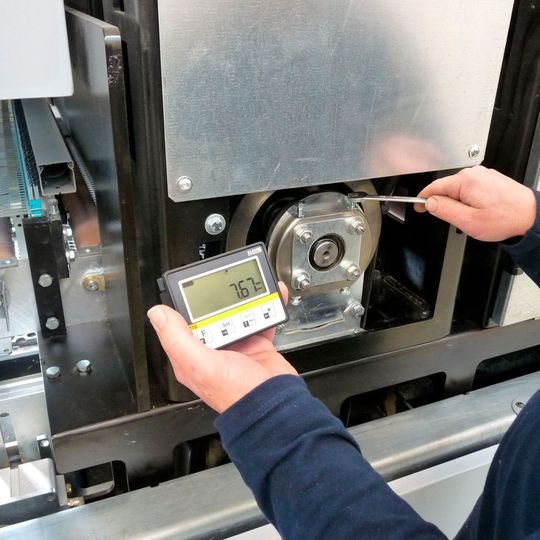

Für die Montage ist kein Spezialwerkzeug notwendig, es sind keinerlei Verdrahtungen oder elektrische Anschlüsse erforderlich, da das System batterieberieben ist. Die Batterielebensdauer beträgt abhängig vom Batterietyp und der Einschaltdauer 1 – 3 Jahre. Die IZBOX-600 ist mit einem 868 MHz Funkmodul (ISM-Band) für die Übertragung des aktuellen Istwerts (Anzeigewert) ausgestattet. Die IZBOX-600 kann so eingestellt werden, dass sie nur bei Bewegung des Sensors sendet, das verlängert die Batterielebensdauer. Der Istwert kann beispielsweise mit dem batteriebetriebenen Elgo-Anzeigegerät IZ16E-620 visualisiert werden, welches über eine kompatible Funkschnittstelle zum Empfang der IZBOX-Daten verfügt.

Als ergänzendes Zubehör ist ein 868 MHz-Transceiver erhältlich, der genau auf die IZBOX-600 abgestimmt ist. Den Transceiver gibt es als separate Box (55 mm x 51 mm x 28 mm) mit RS232-Schnittstelle oder als kompakten Stick mit USB 2.0-Schnittstelle zur Anbindung an einen Rechner oder Steuerung.

Ein wichtiges Merkmal aller verwendeten Funkmodule (also die der IZBOX-600 sowie der als Zubehör verfügbaren 868 MHz-Transceiver) ist die bidirektionale Datenübertragung mit CRC-Prüfsummenbildung, mit bis zu 5-maliger Wiederholung nicht quittierter Datentelegramme und der Ausgabe einer Empfangsbestätigung. Unter optimalen Bedingungen ist eine Reichweite von bis zu 200 m möglich. (ud)
