Spannriegel Neue Dreh-Spannriegel mit iF-design award ausgezeichnet

Die neuen Dreh-Spannriegel GN 516 von Ganter zur Türverriegelung sind 2012 mit dem iF-design award 2012 ausgezeichnet worden.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

item Industrietechnik GmbH

SMC Deutschland GmbH

Otto Ganter GmbH & Co. KG

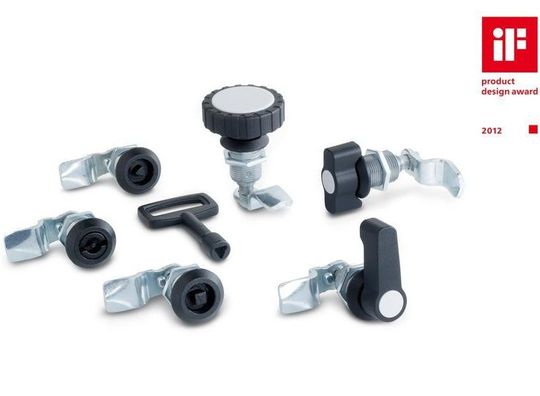

Der Normelemente Hersteller Ganter hat sein Produktportfolio um die Dreh-Spannriegel GN 516 und GN 516.1 zur Türverriegelung erweitert. Die Dreh-Spannriegel GN 516 und GN 516.1 haben eine spezielle Schließmechanik, bei der in der Endstellung eine rüttelsichere Verriegelung erzielt wird. Die Dreh-Spannriegel sind 2012 mit dem iF-design award 2012 ausgezeichnet worden.

Beim Schließvorgang bringt eine 90°-Drehung des Bedienteiles/Schlüssels den Riegel in die übliche Schließposition. Mit einer weiteren 90°-Drehung wird ein linearer Hub des Riegels von 6 mm ausgelöst. Damit wird die Türe gegen den Rahmen bzw. eine Dichtung gezogen.

Die Dreh-Spannriegel können mit einem Bedienteil (Rändelgriff, Knebel oder Hebel) oder mit einem Steckschlüssel GN 119.2 (Dreikant, Vierkant und Doppelbart) betätigt werden.

Für die Dreh-Spannriegel GN 516 gibt es 22 verschieden gekröpfte Riegel, die stufenweise Riegelabstände von 17 bis 63 mm ermöglichen.

Mittels der Stellschraube M6 lässt sich beim Dreh-Spannriegel GN 516.1 innerhalb der einzelnen Riegel abstände A1...A4 eine Verstellung von 10 mm erzielen. Damit wird ein Klemmbereich von 1 bis 41 mm lückenlos abgedeckt. (jv)
