Kupplung Miniaturkupplungen sorgen für torsionssteife, spielfreie Verbindung

| Redakteur: Lilli Bähr

KBK Antriebstechnik bietet für Anwendungen mit begrenztem Bauraum Miniaturkupplungen in unterschiedlichen Ausführungen. Sie sollen sich durch eine hohe Torsionssteife auszeichnen und nur minimale Rückstellkräfte aufweisen.

Firmen zum Thema

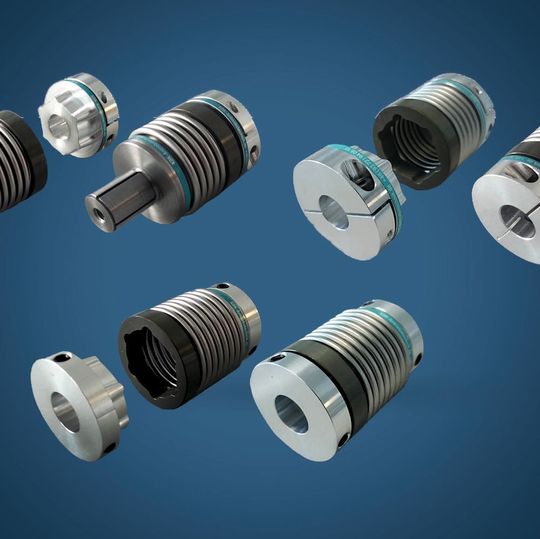

Die Miniaturkupplungen KB1P, KB2P und KB3P von KBK sind auch als steckbare Variante verfügbar.
Die Miniaturkupplungen KB1P, KB2P und KB3P von KBK sind auch als steckbare Variante verfügbar.
(Bild: KBK)

KBK Antriebstechnik hat Miniaturkupplungen in unterschiedlichen Ausführungen im Programm. Die KB1 ist beispielsweise eine preisgünstige Variante für die Anbindung von Drehgebern und Tachos. KBK hat sie für Drehmomentbereiche von 0,05 Nm bis 10 Nm und Wellendurchmesser von 1 mm bis 24 mm konzipiert. Seitliche Madenschrauben dienen bei ihr wie auch bei der KB1P der Befestigung der Kupplung, die auch Versatz ausgleichen kann. Die KB1P hat dieselben Eigenschaften, wie die KB1, ist aber zusätzlich axial-steckbar und kann auf Wellen mit Durchmessern von 3 mm bis 25 mm verbaut werden.

Bei der KB2 und der KB2P stellen kraftschlüssige Klemmnaben die Verbindung mit der Welle her. Beide Kupplungen sollen sich für die Anbindung verschiedener Komponenten wie Drehgeber, Tachos, Servoantriebe, Schrittmotoren oder NC-Achsen eignen. Während die KB2 Drehmomente zwischen 0,1 Nm und 10 Nm überträgt, ist die KB2P für den Bereich zwischen 0,5 Nm und 10 Nm ausgelegt und lässt sich zusätzlich axial stecken. Die Kupplungen werden für Wellendurchmesser von 1 mm bis 25 mm (KB2) bzw. 3 mm bis 25 mm (KB2P) gefertigt. Wie die übrigen Modelle eliminieren auch sie betriebs- oder montagebedingte Ungenauigkeiten in der Ausrichtung der Welle.

Für die Anbindung von Hohlwellen hat KBK die Miniaturkupplungen KB3 und KB3P entwickelt. Beide Kupplungen sind kompakt und platzsparend konstruiert und können Drehmomente von 0,5 Nm bis 10 Nm übertragen. Sowohl die KB3 als auch die KB3P verfügen über eine Spreiznabe und lassen sich auf Wellen mit Durchmessern von 3 mm bis 25 mm Durchmesser montieren. Die KB3P ist auch axial steckbar. (lb)
