Mehr Möglichkeiten für die Planetenträgerdefinition in Kisssys

| Redakteur: Monika Zwettler

Die Berücksichtigung der Planetenträgergeometrie mit dem parametrisierten Ansatz für die Deformation und somit Breitenlastverteilungsrechnung ist laut Kisssoft im letzten Release auf reges Interesse gestoßen und hat sich für die Entwurfsphase sowie Nachrechnung als äußerst praktikabel erwiesen. Aus diesem Grund wurden die Definitionsmöglichkeiten im Release 03/2016 nochmals erweitert. Neu können nun auch Aussparungen detailliert festgelegt sowie Flansche mit geraden Flanken vorgegeben werden.

Firma zum Thema

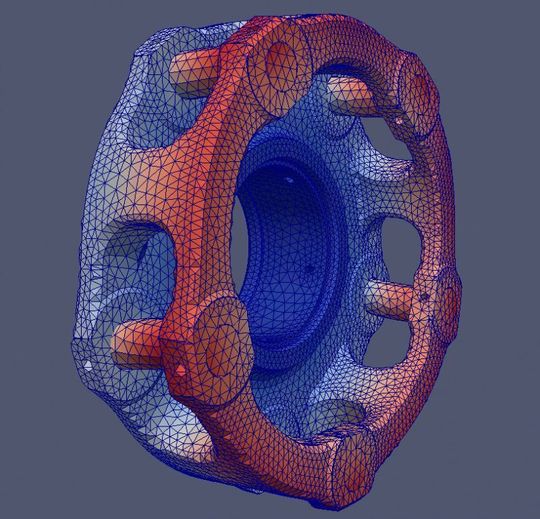

Neue Möglichkeiten für die Definition von Planetenträgern: Im Release 03/2016 können nun auch Aussparungen detailliert festgelegt sowie Flansche mit geraden Flanken vorgegeben werden.
Neue Möglichkeiten für die Definition von Planetenträgern: Im Release 03/2016 können nun auch Aussparungen detailliert festgelegt sowie Flansche mit geraden Flanken vorgegeben werden.
(Bild: Kisssoft)

Für eine Nachrechnung der Planetenträgerdeformation ist neu auch die Möglichkeit integriert, die tatsächlich eingesetzte Geometrie aus einem Step-Modell einzulesen. Dieses Modell wird mit der FE-Software der Code Aster automatisch vernetzt und hinsichtlich seiner Deformationen gerechnet. Zur Überprüfung der Resultate ist neu auch die grafische Auswertung mit dem FEM-Postprozessor Salome direkt innerhalb Kisssoft möglich. Außerdem kann nun die Planetenträgerdeformation aus einem Abaqus-File direkt eingelesen werden.

Planetenträgerverformung Schritt für Schritt

In der Anleitung Consideration of the Deformation of a Planet Carrier (in Englisch) (http://www.kisssoft.ag/english/pdf/kisssoft-anl-102-E-PlanetCarrier-Deformation.pdf) finden Sie die verschiedenen Arten, auf welche die Achsverschiebung durch die Planetenträgerverformung eingegeben werden kann, bis hin zur FEM-Berechnung im Hintergrund. Dabei führt das Dokument Schritt für Schritt durch den ganzen Prozess. (mz)
