Live-Simulation ersetzt Bauchentscheidungen

| Redakteur: Monika Zwettler

SQ-Lab ist eine Institution, wenn es um Ergonomie im Radsport geht. Bereits seit 2001 forscht das Unternehmen daran. Für die Entwicklung der Komponenten setzt SQ-Lab PTC Creo ein. Die neue Echtzeit-Simulation ersetzt jetzt Bauchentscheidungen.

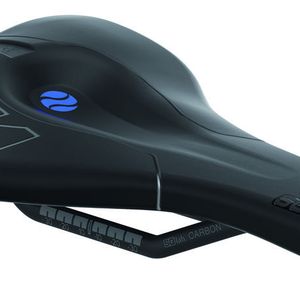

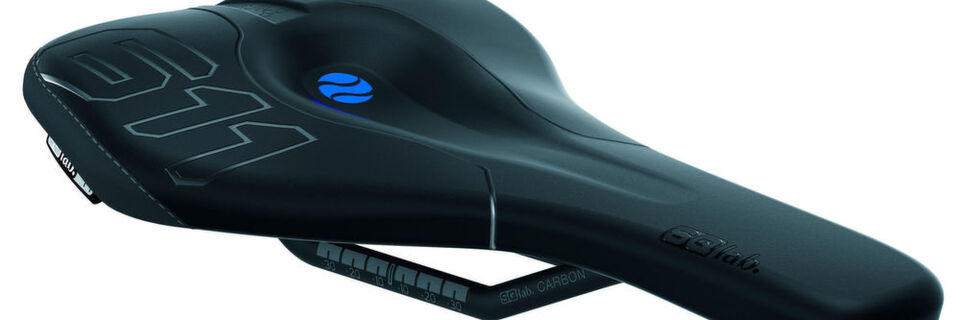

SQ-Lab ist eine Institution, wenn es um Ergonomie im Radsport geht. Bereits seit 2001 forscht das Unternehmen daran. Für die Entwicklung der Komponenten setzt SQ-Lab PTC Creo ein. Die neue Echtzeit-Simulation ersetzt jetzt Bauchentscheidungen. (Bild: SQ-Lab)

SQ-Lab entwickelt ergonomische Fahrradkomponenten mit der Echthzeit-Simulation Creo Simulation Live von PTC - die Konstrukteure optimieren ihre Entwürfe damit im Handumdrehen, weil Änderungen am Modell sofort sichtbar werden.

SQ-Lab, ein Experte für ergonomische Fahrradkomponenten und langjähriger Anwender der 3D-CAD-Software Creo von PTC, hat mit der Erweiterung auf Creo Simulation Live ein neues Kapitel in der Produktentwicklung aufgeschlagen. Creo Simulation Live für die Produktkonstruktion reagiert direkt auf Änderungen, liefert sehr gute Berechnungsergebnisse in Echtzeit und somit unmittelbares Feedback zu jeder Konstruktionsentscheidung, sei es in Bezug auf die Geometrie oder die Materialienauswahl – ohne tiefgründige Simulationskenntnisse des Konstrukteurs.

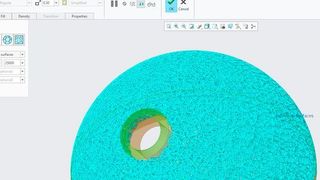

Creo 6.0 – schneller bessere Produkte entwickeln

3D-CAD-Plattform

Creo 6.0 – schneller bessere Produkte entwickeln

08.05.19 - PTC hat Creo 6.0 vorgestellt: Damit sollen Konstrukteure leistungsfähige Design- und Fertigungsfunktionen in einer Umgebung nutzen können. So wurden neue Funktionen für die Echtzeit-Simulation, für Augmented Reality und für die Additive Fertigung integriert. lesen

Pionier der Ergonomie

SQ-Lab ist inzwischen eine Institution, wenn es um Ergonomie im Radsport geht. Bereits 2001 begann der Unternehmensgründer Toby Hild unter anderem mit dem befreundeten Urologen Dr. Stefan Staudte, dieses Feld zu erforschen, ihre theoretischen Erkenntnisse aus der Lehre der Anatomie und Biomechanik zu sammeln und mit wissenschaftlichen Studien, medizinischen Berichten, eigenen Erfahrungen sowie den Berichten von inzwischen Tausenden von vermessenen Radlerinnen und Radlern abzugleichen.

In diesen bald 20 Jahren revolutionierte das Unternehmen den Markt mit einer Reihe von Innovationen, darunter sämtliche ergonomische Konzepte wie Sitzknochenvermessung, Sattelbreitensystem, die SQ-Lab-active-Satteltechnologie, Griffweiten- oder Fußtypbestimmung.

Weniger Aufwand dank parametrischer CAD-Software

Seit einigen Jahren arbeitet SQ-Lab nun bereits mit PTC Creo und konnte dank diesem parametrischen System beispielsweise verschiedene Breiten von einem Sattelmodell ableiten. Produktfotografien kommen dabei kaum mehr zum Einsatz, alle Modelle werden gerendert inklusive Flächenmodellierung und für Tests in 3D-Druckern ausgedruckt.

Änderungen am Modell sind sofort sichtbar

Bei der Vielzahl der möglichen Konstruktionen und eingesetzten Materialien musste jedoch bei bestimmten Konstruktionsentscheidungen das Bauchgefühl öfter herhalten, als den Konstrukteuren lieb war. In diesem Bereich revolutioniert Creo Simulation Live nun die Produktentwicklung. Mithilfe einer Technologie, die erstmals von Ansys eingeführt wurde, werden Simulationen noch effektiver, da das wiederholte Warten nach jeder Optimierung entfällt.

„Jedes Mal, wenn ein Modell geändert wird, spiegelt sich die Auswirkungen unmittelbar in der Modellierungsumgebung wider“, erklärt Brian Thompson, Senior Vice President für das CAD-Segment bei PTC. Und wie sieht es mit der Belastung des Computers aus? Creo Simulation Live nutzt den Arbeitsspeicher der Grafikkarte und entlastet so die zentrale Recheneinheit. Man aktiviert Simulation Live per Knopfdruck und legt einfach los.
