Präzisionslager Kunst und Kugeldrehverbindung vereint

Von Dagmar Merger 2 min Lesedauer

Anbieter zum Thema

Rodriguez GmbH
Heidrive GmbH
Micro-Epsilon Messtechnik GmbH & Co. KG
SPN Schwaben Präzision Fritz Hopf GmbH

Wenn eine 40-armige Seilmaschine rund um die Uhr kosmische Bahnen nachzeichnet, wird Präzisionslagertechnik zum sichtbaren Teil des Kunstwerkes. Für Shawcross’ zehn Meter hohe Installation entwickelte Rodriguez maßgeschneiderte, geräuscharme Kugeldrehverbindungen, die trotz kompakter Bauform dauerhaft hohe Kräfte und Momente sicher beherrschen.

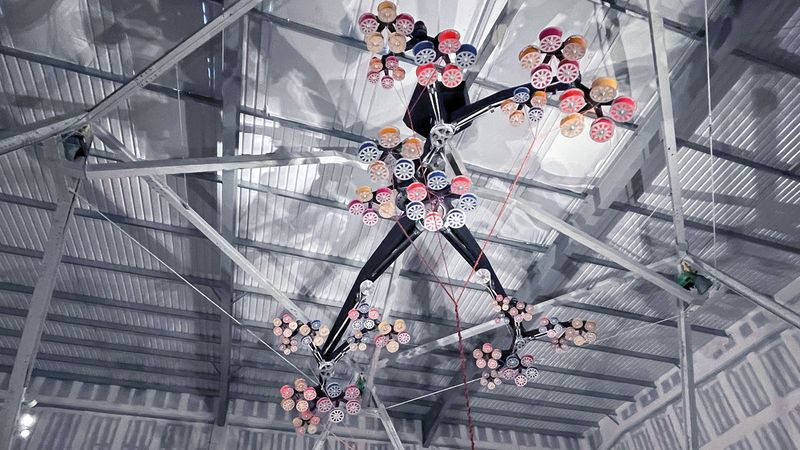

Für die großformatige Installation von Conrad Shawcross lieferte Rodriguez insgesamt 44 maßgeschneiderte Drehverbindungen in unterschiedlichen Größen.(Bild: R.A. Rodriguez UK (Ltd.))
Für die großformatige Installation von Conrad Shawcross lieferte Rodriguez insgesamt 44 maßgeschneiderte Drehverbindungen in unterschiedlichen Größen.
(Bild: R.A. Rodriguez UK (Ltd.))

Meistens bleibt Lagertechnik unsichtbar im Hintergrund, doch bei der Kunstinstallation „The Nervous System (Umbilical)“ des britischen Künstlers Conrad Shawcross ist sie ein zentraler Teil des Werkes. Es handelt sich dabei um eine Maschine mit 40 Armen, die mit je einer Garnrolle bestückt sind. Sie verdrillen in sich nie wiederholenden Sequenzen Fäden zu einem Seil. Die Arme vollziehen dabei die Bewegungen des Sonnensystems nach, wie es sich durch die Galaxy bewegt: In der Mitte liegt der Weg der Sonne, auf spiralförmigen Bahnen darum wandern die Planeten mit ihren Monden. Mit zehn Metern Höhe und zwölf Metern Durchmesser verbindet die Installation künstlerische Vision mit technischer Komplexität.

Technik für ein Jahr Dauerbetrieb

Die mechanische Umsetzung entwickelte das britische Ingenieurbüro Brier Solutions. Über dessen Kontakte zu R.A. Rodriguez UK, Lieferant von Präzisionsbauteilen, wurde die deutsche Rodriguez GmbH als Spezialist für Lagertechnik und Sonderanfertigungen in das Projekt eingebunden.

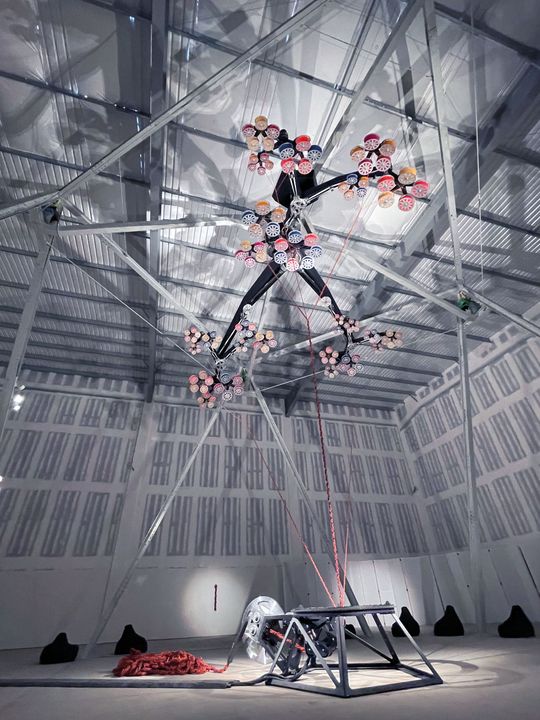

Das bewegliche Raumobjekt Umbilical hält nur einmal im Jahr inne. (Bild: R.A. Rodriguez UK (Ltd.))
Das bewegliche Raumobjekt Umbilical hält nur einmal im Jahr inne.
(Bild: R.A. Rodriguez UK (Ltd.))

Da sich die Installation ganzjährig kontinuierlich bewegt und nur einmal im Jahr für einen Spulenwechsel angehalten wird, waren die Anforderungen hoch: Die eingesetzten Komponenten mussten dauerhaft präzise, zuverlässig und belastbar arbeiten und zugleich trotz ihrer kompakten Abmessungen vergleichsweise hohen Axial- und Radialkräften, Dreh- und Kippmomenten standhalten. Auch ein geräuscharmer Betrieb war dem Anwender sehr wichtig. Ausschlaggebend für die Zusammenarbeit war neben der technischen Eignung der Produkte vor allem die Fähigkeit, kundenspezifische Sonderlösungen schnell und präzise umzusetzen.

Maßgeschneiderte Kugeldrehverbindungen

Für die Realisierung entwickelte Rodriguez besondere Kugeldrehverbindungen. Sie eignen sich besonders für Anwendungen, in denen hohe Lastaufnahme und präzise Bewegungsabläufe gleichermaßen gefordert sind. Deshalb werden sie typischerweise in anspruchsvollen Bereichen wie Bau- und Werkzeugmaschinen, Kranen, Automation, Robotik, Luft- und Raumfahrt, Medizintechnik oder Windenergieanlagen eingesetzt.

Bei dem Kunstwerk wurde diese Technik in einen ungewöhnlichen Kontext übertragen. Anders als in klassischen Industrieanwendungen bleibt die Mechanik nicht verborgen, sondern ist für das Publikum sichtbar und unmittelbar erlebbar. „Bei diesem Projekt konnten wir zeigen, dass wir flexibel auch auf ungewöhnliche Kundenanforderungen und besondere Einbausituationen reagieren können“, hebt Produktmanager Martin Stremmel hervor.

Shawcross Arbeit bewegt sich mit Umbilical an der Schnittstelle von Mathematik, Geometrie und Kunst. Die Installation, welche von dem tasmanischen Museum Mona (Australien) in Auftrag gegeben wurde, ist der dritte und ambitionierteste Teil aus einer Serie von Seilmaschinen.
