Kabelführung

Kabelkanäle auf Knopfdruck konfektioniert

| Autor / Redakteur: Dipl.-Ing. Walter Lutz / Sandra Häuslein

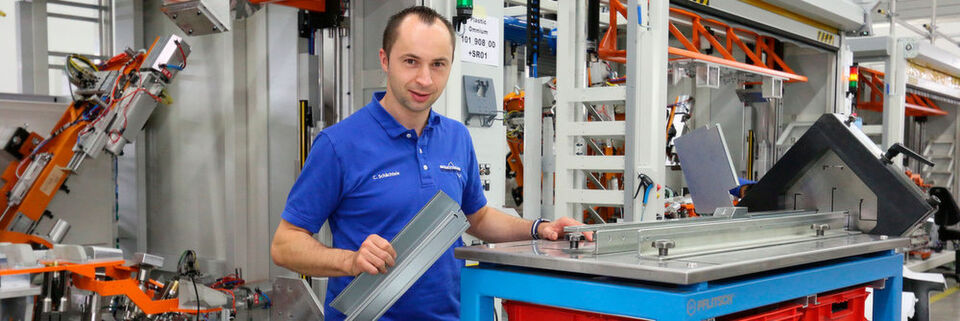

Dank der mobilen Maxicut kann Montageexperte Christian Schächtele die PIK-Kanäle sauber und schnell direkt am Montageort konfektionieren: „Das spart Arbeitszeit und Beschaffungswege und sorgt für optimale Ergebnisse“, erklärt er.
Dank der mobilen Maxicut kann Montageexperte Christian Schächtele die PIK-Kanäle sauber und schnell direkt am Montageort konfektionieren: „Das spart Arbeitszeit und Beschaffungswege und sorgt für optimale Ergebnisse“, erklärt er. (Bild: Walter Lutz)

Mit mobilen Bearbeitungsmaschinen lassen sich Kabelkanäle schnell konfektionieren. Das spart Zeit und Geld. Der Maschinenbauer Sonotronic zeigt, wie es geht.

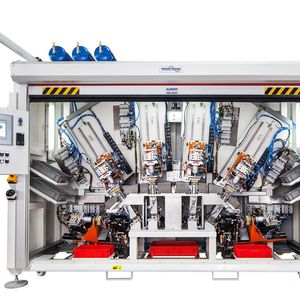

Mit Ultraschall-Sondermaschinen für die Automobilindustrie kennt sich die Sonotronic Nagel GmbH aus. Ob es um die präzise Erstellung der Ausbrüche für den Einbau von Parksensoren in Stoßfängern mit Ultraschall-Stanzen oder das Ultraschall-Verschweißen beim Zusammenbau von hochwertigen Türverkleidungen geht: In der Sonotronic-Kundenliste sind viele Hersteller der Branche zu finden. Darüber hinaus entwickelt und produziert das Unternehmen mit seinen 350 Mitarbeitern Hightech-Ultraschallsysteme für die Verpackungs-, Lebensmittel-, Textil-, Medizin- und Umweltbranche. Christian Schächtele bringt die Vorteile der Technologie auf den Punkt: „Die Ultraschall-Maschinen arbeiten nahezu verschleißfrei. Die Kaltverschweißung ist energiesparend, arbeitet kleberfrei und bringt keinen großen Wärmeeintrag ins Bauteil. Dadurch verformen sie sich nicht und verändern auch ihre Materialeigenschaften nicht.“ Er ist stellvertretender Montageleiter. Mit seinem Team realisiert er jedes Jahr Dutzende von kundenspezifischen Maschinen.

Komplexe Steuer- und Regelungstechnik

In den Bearbeitungszentren steckt jede Menge komplexe Steuer- und Regelungstechnik. Bustechnologie, dezentrale Antriebstechnik sowie unzählige Aktoren und Sensoren sind hier zu finden. Mit unterschiedlichen Energie- und Datenkabeln verbinden sie die dezentralen Einheiten mit der Leitebene oder der Hauptsteuerung. „Diese Leitungen müssen wir mechanisch geschützt und sicher durch die Anlage führen“, sagt der Montagefachmann. Dabei entscheiden die Elektriker final, wie die optimale Installation aussieht.

Für die Kabelführung verwendet Sonotronic dann u.a. den PIK-Kanal aus dem Hause Pflitsch. „Das Kanalsystem mit seinen Vorteilen und die passende Bearbeitungsmaschine dazu kannte ich schon von meinem früheren Arbeitgeber und habe es natürlich auch bei Sonotronic eingeführt“, erinnert sich Schächtele. Im unteren Bereich der Anlagen, die begehbar sind, kommt der PIK in Breiten von 60 mm bis 200 mm zum Einsatz. „Je nach Maschine verbauen wir bis zu 20 Meter Kanal“, schätzt er. Und die müssen individuell konfektioniert werden.

Kabelkanäle individuell anpassen

Statt die einzelnen Kanalsegmente in Handarbeit auf die jeweilige Einbausituation anzupassen, nutzen Christian Schächtele und seine Kollegen eine mobile Bearbeitungsmaschine. „Mit der Maxicut können wir die Kanalkörper und -deckel binnen Sekunden exakt ablängen“, sagt Schächtele. „Ansonsten müsste der Blechkanal mühsam angezeichnet, eingespannt und per Bandsäge auf Länge gestutzt werden.“ Anschließend falle dann das Entgraten der Schnittfläche an und gegebenenfalls das Ausrichten des Kanals, wenn er sich durch die Handbearbeitung verbeult hatte. „Heute werden Kanal und Deckel einfach in das Schneidwerkzeug der Maxicut eingeschoben und per Knopfdruck grad- und verzugsfrei abgelängt“, erklärt er.

Ähnliches Einsparpotienzial ergibt sich bei der Erstellung seitlicher Ausbrüche. Hier entfällt ebenfalls das Ausbauen des Kanals, das Ausschneiden des überschüssigen Blechs und das zeitaufwändige Entgraten. Mit der Ausklinkstanze der Maxicut gelingt das auf Knopfdruck. „Passgenaue Kanalstücke sind in wenigen Minuten fertig. Früher benötigten wir dafür bis zu zwei Stunden Bearbeitungszeit“, rechnet Christian Schächtele die Zeitersparnis vor. Bei etwa einem Kilometer Kabelkanal pro Jahr macht sich die Maxicut schon im ersten Jahr bezahlt. Auch die Arbeitsbedingungen verbessern sich durch deren Einsatz: Denn einen Metallkörper zu sägen und zu schleifen mache – im Vergleich zu dem hydraulischen Stanzvorgang der Maxicut – einen Höllenlärm. Weder Späne noch Schleifstäube fallen an, was auch spezielle Schutzeinrichtungen überflüssig macht.

Werkzeuge aus Messerstählen

Die kompakte Maxicut-Einheit ist in einen Werkstattwagen integriert, der einen 230-V-Anschluss benötigt. Die verwendeten Werkzeuge aus Messerstählen – optimiert auf die Pflitsch-Kabelkanäle – arbeiten präzise, gratarm und reproduzierbar. Ihre Standzeit ist aufgrund von wechsel- und nachschleifbaren Schneidplatten nahezu unbegrenzt. Das Ausklink-Modul für seitliche Ausbrüche kann gegen eine Einheit zum Muldendrücken für Kanaldeckel ausgetauscht werden.

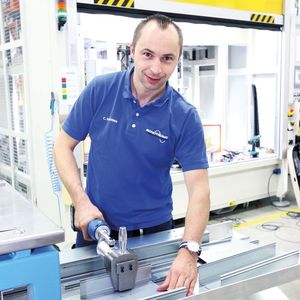

„Um vor Ort beim Einbau schnell auf Veränderungen in der Elektroverkabelung reagieren zu können, nutzen wir auch die akkubetriebenen Werkzeuge von Pflitsch“, sagt Schächtele. Diese seien ebenfalls perfekt auf die Kanalkonfektionierung abgestimmt.

Ergänzendes zum Thema

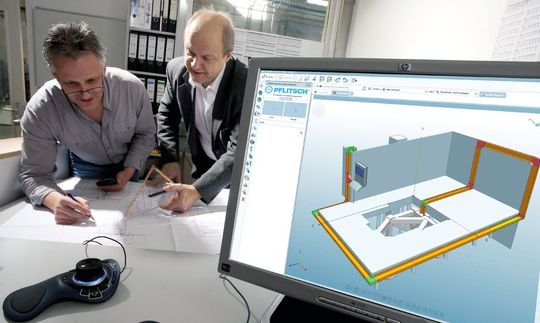

Planungstool Easyroute

Geschlossene, sichere Kabelführung

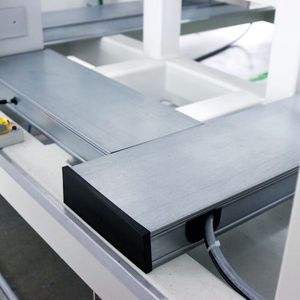

Standardmäßig gibt es den PIK-Kanal aus hochwertigem Stahlblech in zehn praxisgerechten Querschnitten von 15 mm × 15 mm bis 200 mm × 60 mm in den Ausführungen verzinkt, verzinkt-grundiert, nach RAL-pulverbeschichtet oder in Edelstahl 1.4301. Das Zusammenführen der einzelnen Kanalteile wird sehr rationell über einpressbare Verbinder realisiert. Bei den größeren Dimensionen werden sie einfach miteinander verschraubt. In jedem Fall ergibt sich dabei ein sicherer Potenzialausgleich nach VDE. Montiert wird der PIK in einer Anlage mit Halteclipsen oder Schrauben. Der stabile Kanal kommt dabei mit großen Befestigungsabständen aus. Formteile wie T-Abgänge und 90°-Winkelstücke, mit denen sich auch an Biegungen eine geschlossene Kabelführung ergibt, ergänzen das Angebot. Kunststoffkappen sorgen an den Kanalenden für einen optimalen Kantenschutz (sh)

Systemlösung für reibungslose Kabelführung

Schaltschrank

Systemlösung für reibungslose Kabelführung

12.01.17 - Die Hela-Duct-Verdrahtungskanäle von Hellermann Tyton sollen eine reibungslose Kabelführung im Schaltschrank unterstützen. Sie können modular erweitert werden und sind in verschiedenen Größen erhältlich. Abgestimmtes Zubehör sorgt für eine einfache Installation. lesen

Einfache Kabel- und Leiterführung zur Schaltschranktür

Kabelführung

Einfache Kabel- und Leiterführung zur Schaltschranktür

31.03.17 - Phoenix Contact will mit seinem Kabelführungssystem CGS mit Schwenkarm Anwendern ermöglichen, Kabel und Leitungen sicher zur Schaltschranktür verlegen zu können. Da Bewegungen und Biegungen durch den Schwenkbereich vordefiniert sind, sollen Beschädigungen von Adern beim Öffnen und Schließen der Tür verhindert werden. lesen

Sichere und geschützte Kabelführung

Kabel

Sichere und geschützte Kabelführung

08.04.16 - Für eine sichere Einführung von Wellschläuchen an Maschinen oder Anlagen stellt Icotek die montagefreundlichen Confix FWS Flanschwinkel vor. lesen

* Dipl.-Ing. Walter Lutz ist freier Fachjournalist bei PRservice in Haiger
