Lichtgitter Intelligente Lichtgitter für sichere Maschinen

| Redakteur: Ute Drescher

B&R integriert neuartige Lichtgitter auf der Basis von Opensafety in sein Automatisierungssystem. Das ermöglicht völlig neue Sicherheitskonzepte für die Fertigung.

Firmen zum Thema

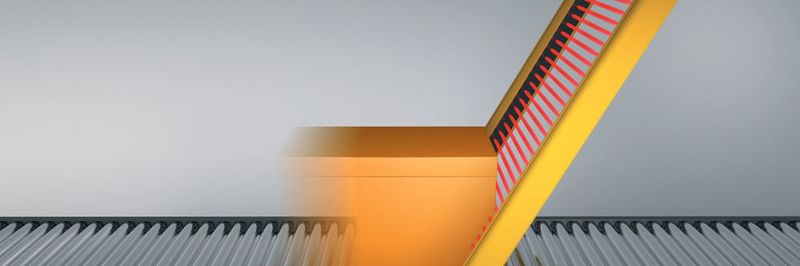

Mit einem geneigt montierten Opensafety-Lichtgitter entfallen zusätzliche Sensoren und sichere I/Os. Das Lichtgitter wird direkt an das Industrial-Ethernet-Netzwerk angeschlossen.
Mit einem geneigt montierten Opensafety-Lichtgitter entfallen zusätzliche Sensoren und sichere I/Os. Das Lichtgitter wird direkt an das Industrial-Ethernet-Netzwerk angeschlossen.
(Bilder: B&R)

Seit vielen Jahren werden Lichtgitter eingesetzt, um Maschinen- und Anlagenbediener zu schützen. „Herkömmliche Lichtgitter sind jedoch sehr unflexibel“, erklärt Miodrag Veselic, Technology Manager Opensafety bei B&R. Sie behindern die Umsetzung moderner Maschinenkonzepte, bei denen Mensch und Maschine tatsächlich Hand in Hand arbeiten.

Daher entwickelt die EPSG ein Opensafety-Profil für intelligente Lichtgitter. „B&R arbeitet als erster Hersteller an der vollständigen Integration des Profils in sein Automatisierungssystem“, erklärt Veselic. Dabei kooperiert der Automatisierungsspezialist eng mit dem italienischen Unternehmen Datalogic, das derzeit ein Lichtgitter auf Basis des neuen Profils entwickelt.

Bildergalerie

Bildergalerie mit 5 Bildern

Als Spezialist für die automatische Erfassung von Daten und Industrieautomation liefert Datalogic Lösungen für Produktion, Einzelhandel, Logistik und das Gesundheitswesen. Als Komplettanbieter umfasst das Produktspektrum Barcodescanner, mobile Datenerfassungs-Terminals, Sensoren sowie Bildverarbeitungs- und Lasermarkierungssysteme. Unter anderem bietet Datalogic Automation eine komplette Serie Sicherheits-Lichtschranken vom Typ 2 und Typ 4 zur Absicherung von Maschinen und für die Zugangskontrolle in Gefahrenzonen. Die Sicherheits-Lichtgitter und -vorhänge sind mit Basisfunktionen ausgestattet. Modelle mit erweiterten Funktionen wie Muting, Override und Blanking, kaskadierbar und konfigurierbar, sind ebenfalls erhältlich.

Keine Hartverdrahtung nötig

Das nun gemeinsam mit B&R entwickelte, intelligente Lichtgitter wird direkt an das Echtzeitnetzwerk Powerlink angeschlossen. Das darauf aufsetzende Sicherheitsprotokoll Opensafety ersetzt die bisher notwendige Hartverdrahtung des Lichtgitters. „Da keine sicheren I/Os notwendig sind, ist eine Applikation mit Opensafety-Lichtgitter kostengünstiger als eine hartverdrahtete Lösung“, erklärt Veselic.

Intelligente Einzelstrahlauswertung

Einen einfacheren Weg bieten Lichtgitter mit Einzelstrahlauswertung, wie sie im neuen EPSG-Profil definiert sind. „Wenn ein solches Lichtgitter geneigt montiert wird, bekommen wir alle Daten, die für intelligentes Muting benötigt werden“, sagt Veselic. Aus der Information, welcher Lichtstrahl zuerst durchbrochen wird, lässt sich die Richtung bestimmen, aus der das Produkt kommt. Zusätzliche Hardware ist nicht nötig.

Via Opensafety erhält die B&R-Sicherheitssteuerung Safelo­gic exakte Informationen, wann welcher Strahl durchbrochen wird. Dadurch wird neben der Bewegungsrichtung auch die Höhe bestimmt. In Verbindung mit der Transportgeschwindigkeit lässt sich auch die Produktlänge berechnen.

Die Sicherheitssteuerung stellt fest, ob exakt das erwartete Produkt durch das Lichtgitter fährt. Sollte sich zum Beispiel ein Mensch auf das Produkt setzen, um die Lichtschranke zu passieren, wird die Maschine in den sicheren Zustand versetzt. „Lösungen mit herkömmlichen Lichtgittern können solche Manipulationsversuche nur mit hohem technischen Aufwand feststellen“, erklärt Veselic.
