Für den Einsatz in hochdynamischen Positionierachsen von Maschinen und insbesondere für Montagesituationen mit geringem Bauraum hat Wittenstein eine neue Baureihe von Kleinservomotoren mit integrierter Spindel auf den Markt gebracht. Die Besonderheit: Der Gewindetrieb ist vollständig in das Aktuatorgehäuse integriert.

Firmen zum Thema

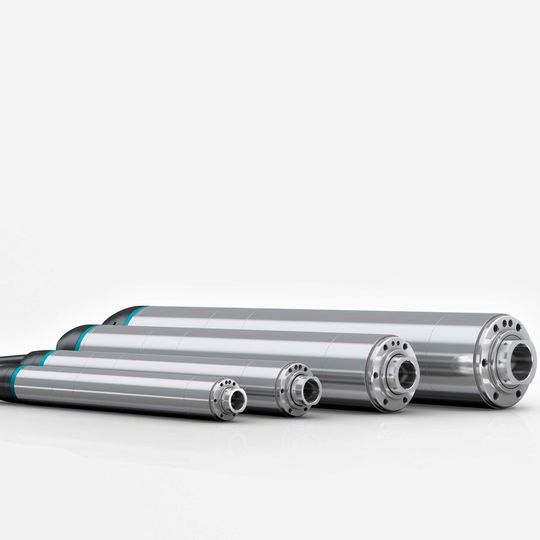

Angeboten werden die neuen Kleinservomotoren mit integrierter Spindel in vier Baugrößen mit jeweils zwei Spindelsteigungen sowie zwei verschiedene Hublängen für Kurz- und Langhubanwendungen.
Angeboten werden die neuen Kleinservomotoren mit integrierter Spindel in vier Baugrößen mit jeweils zwei Spindelsteigungen sowie zwei verschiedene Hublängen für Kurz- und Langhubanwendungen.
(Bild: Wittenstein)

Die Wittenstein Cyber Motor GmbH hat eine neue Baureihe von Kleinservomotoren mit integrierter Spindel vorgestellt. Angeboten werden vier Baugrößen mit jeweils zwei Spindelsteigungen sowie zwei verschiedene Hublängen für Kurz- und Langhubanwendungen. Der Gewindetrieb ist vollständig in das Aktuatorgehäuse integriert – Servomotor, Spindeltrieb, Linearführung und Gebersystem bilden so eine geschlossene, hoch integrierte und einbaufertige Einheit.

Die aufgrund des lebensdauertauglichen Schmiersystems wartungsfreien Kleinservomotoren mit integrierter Spindel ergänzen das Portfolio rotativer Servomotoren und Servoaktuatoren der Produktfamilie Cyber Dynamic Line. Eingesetzt werden sie u. a. zum Positionieren, Zustellen, Fügen, Biegen, Greifen oder Dosieren in der Umform- und der Handhabungstechnik, der Halbleiterindustrie, in Verpackungsmaschinen sowie der Montageautomation. In der Volledelstahlausführung mit Schutzart IP65 eröffnen sich dem neuen, integrierten Linearaktuator auch in Anlagen der Nahrungsmittel- und Getränkeindustrie Einsatzmöglichkeiten, z. B. in hochpräzisen Abfüllanlagen.

Bildergalerie
Bildergalerie mit 5 Bildern

Hohe Leistungsdichte im industrietauglichen Design

In der Anwendung sollen die neuen Kleinservomotoren mit integrierter Spindel zunächst durch ihre hohe Leistungsdichte und Dynamik überzeugen. Jede der vier Baugrößen mit 17 mm, 22 mm, 32 mm oder 40 mm Außendurchmesser erreicht laut Wittenstein auf kleinstem Bauraum Spitzenwerte hinsichtlich Beschleunigung, Taktzahlen und Maschinendurchsatz. Möglich macht dies die kompakte Bauweise, durch die die Massenträgheit deutlich geringer ist als z. B. bei Servomotoren mit angebauter Spindel.

Besonderer Wert wurde darüber hinaus auf ein konsequent industrietaugliches Design gelegt. Der komplette Antrieb ist in einem robusten Edelstahlgehäuse in Schutzart IP54 untergebracht und kann in jeder beliebigen Einbaulage eingesetzt werden. Die Spindel selbst ist wartungsfrei und verdrehgesichert in einem geschlossenen Schubrohr ausgeführt. Der Spindeltrieb in Verbindung mit der verstärkten Lagerung ermöglicht die Kraftwirkung sowohl in Zug- als auch in Druckrichtung. Als Gebersystem ist für alle Baugrößen ein Singleturn-Absolutwertgeber mit einer Auflösung von 12 Bit verfügbar. Bei Baugröße 32 und 40 besteht die Option, auf die Funktionalitäten des derzeit kleinsten integrierten Multiturn-Gebers auf dem Markt zurückzugreifen. Alle Baugrößen verfügen zudem über eine schleppkettentaugliche und EMV-sichere Einkabeltechnik. Dank dieser Eigenschaften eignen sich die Antriebe perfekt für den Einsatz im industriellen Umfeld.

Prozesssicherer und energieeffizienter als Pneumatik

Im Gegensatz zu Pneumatikzylindern sollen die neuen Linearaktuatoren in jeder Anwendung präzise und flexibel regelbare Positioniervorgänge ohne Umrüstarbeiten an der Maschine ermöglichen. Sie eignen sich dadurch insbesondere für Anwendungen mit häufigen Formatwechseln. Die prinzipbedingt besser regelbare Servotechnik und die einfache Einbindung in die übergeordnete Steuerung ermöglichen reproduzierbare Prozesse, welche zudem sowohl weg- als auch kraftgesteuert dargestellt werden können. Darüber hinaus sind sie leckagesicher und sollen eine deutlich höhere Energieeffizienz im laufenden Betrieb bieten – denn Druckluft ist nicht nur teuer in der Herstellung, sondern auch verlustbehaftet. Schließlich arbeitet Servotechnik nahezu wartungsfrei und geräuscharm – zwei weitere Vorteile gegenüber Pneumatik.

Mit Servomotor und -regler zur Kleinservoachse

Die neuen Kleinservomotoren mit integrierter Spindel können mit Simco-Drive-Servoreglern zu leistungsfähigen Kleinservoachsen konfiguriert werden. Hierbei entstehen Lösungen mit vielseitigen Optionen zur Anbindung: Die Integration in übergeordnete Steuerungen ist wahlweise per Can Open, Ether CAT, Profinet RT/IRT oder Ether Net/IP möglich. Gleichzeitig soll die Systemlösung aus einer Hand jede Form von Schnittstellenrisiken vermeiden und die Inbetriebnahme mit Hilfe des elektronischen Typenschildes erleichtern. Zu den weiteren Software-Features für eine sichere Inbetriebnahme gehört zum einen eine automatische Endlagenbegrenzung: Sie verhindert, dass die mechanischen Anschläge des Aktuators dynamisch angefahren werden können. Darüber hinaus ermöglicht ein elektronischer Homing-Modus die freie Festlegung und Referenzierung der 0-Position durch den Maschinenbediener. (sh)
