Hydraulische Bremszylinder für ungebremsten Campingspaß

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik


Durch maßgeschneiderte Bremszylinder noch flexibler

Um für ein Detail eine optimale Lösung zu finden, kann es nicht schaden, einen Partner an der Seite zu haben, der für solche Aufgabenstellungen über innovative, flexible und auch zahlreiche verschiedene Produktfamilien im Portfolio verfügt. ACE Stoßdämpfer ist – entgegen des Eindrucks, den das Wort Stoßdämpfer im Firmennamen vermittelt – ein solches Unternehmen.

Dazu genießen ihre individuellen Lösungen, die unterschiedlichen Maschinenelemente und Dienstleistungen in den verschiedensten Branchen den Ruf, qualitativ hochwertig und aufgrund einer Vielzahl an Zubehör und Anschlussteilen leicht in bestehende Konstruktionen integrierbar zu sein. Dieser Faktor wird noch dadurch unterstützt, dass die unterschiedlichen Maschinenelemente selbst vergleichsweise wenig Raum benötigen. Bedenkt man das geringe Platzangebot in den Transportern, ist gerade dies durchaus wichtig.

Industriegasfedern im T5

Nun kamen für die vorliegende Aufgabe prinzipiell sowohl Industriegasfedern als auch hydraulische Bremszylinder des Langenfelder Unternehmens in Frage. Da Maxxcamp den Wunsch hatte, die ausschwenkbare Kühlbox beim Schließvorgang möglichst sanft in ihre Endposition einfahren zu lassen, empfahlen die Dämpfungsspezialisten die einseitig wirkenden Bremsen aus ihrem Lösungssortiment.

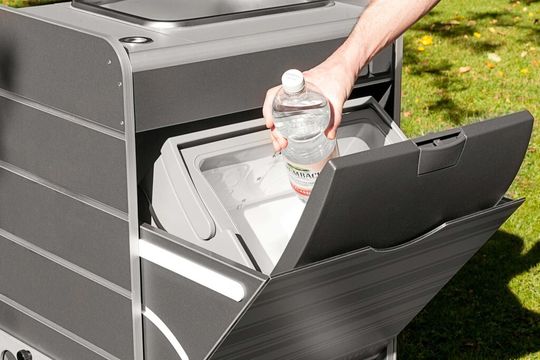

Das Multi-Modul FRITZ mit ausschwenkbarer Kühlbox gehört zu den einzeln wählbaren Modulen von Maxxcamp, die im T5 äußerst schnell montier- und demontierbar sind
(Bild: ACE)

Anschließend standen als die wichtigsten Daten für die Auslegung noch eine zu berücksichtigende Masse von 16 - 25 kg und ein Kippwinkel von 40° - 45° im Pflichtenheft. Der relativ kleine Öffnungsgrad ist wieder mit den begrenzten Dimensionen im Wageninneren zu begründen. Geliefert wurden schließlich hydraulische Bremszylinder des Typs HB-15-100-CC-N-X. Während die Standardmodelle dieser Serie einstellbar sind, handelt es sich bei den hydraulischen Bremszylindern in diesem Einsatzfall um kundenspezifisch ausgelegte Sondermodelle.

Diese weisen jeweils einen Zylinderdurchmesser von 15 mm und einen Hub von 100 mm auf. Da sie mit einer Festdrossel versehen sind, lässt sich die Gegenkraft genau auf die angegebene Masse der Kühlbox begrenzen. Mit Hilfe dieser exakt justierten Bremse ist es möglich, dass das Zubehörteil von Maxxcamp jedes Mal beim Schließen harmonisch dämpfend in seine Halterung einfährt, ohne dass im Inneren Schäden angerichtet werden.
