Absolutmesssystem Hochauflösendes Absolutmesssystem für Linearantriebe

Redakteur: Lea Ziegler

Elgo bietet ein magnetisches Absolut-Messsystem an, das eine hohe Regelgüte mit Dynamik verbindet. Das Emax-Hi besteht aus einem Metallgehäuse in dem Sensorik und Auswerte-Elektronik untergebracht sind.

Firmen zum Thema

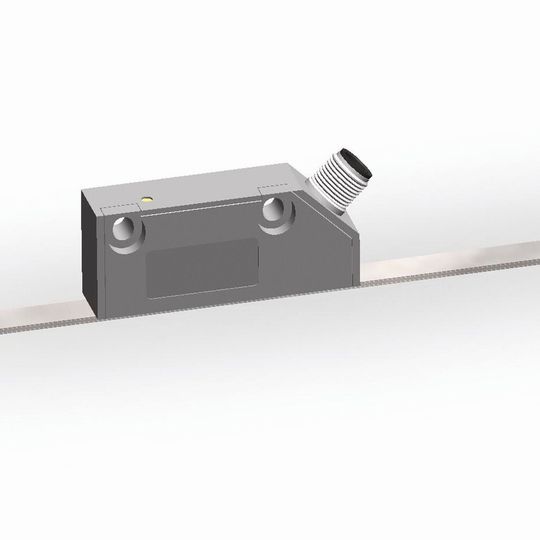

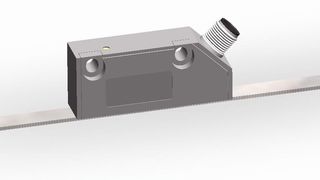

Das Emax-Hi ist überall dort einsetzbar, wo eine zuverlässig lineare Messung mit einem absoluten Messsystem erforderlich ist.
Das Emax-Hi ist überall dort einsetzbar, wo eine zuverlässig lineare Messung mit einem absoluten Messsystem erforderlich ist.
(Bild: Elgo)

Der Anschluss erfolgt über einen M12-Rundstecker. Die maximale Messlänge beträgt 8 m. Das 10 mm breite Zweispur- Magnetband wird auf eine ebene Grundfläche aufgeklebt. Das Emax-Hi kann bis zu einem Abstand von 0,5 mm montiert werden.

Das absolute Messsystem mit einer Auflösung/Wiederholgenauigkeit von 0,001 mm und einer Verfahrgeschwindigkeit von 10 m/s (schnittstellenabhängig) ist mit RS422, SSI- oder CANopen-Schnittstelle lieferbar und bietet optional zusätzlich inkrementelle Rechtecksignale (A, B) oder Sinus-Cosinus-Signale (1 Vss) für die dynamische Bewegungssteuerung an. Bei der SSI Variante lässt sich das Datenformat Binär- und Graycode als Option wählen. Die RS422-Schnittstelle gibt es auch adressierbar. Für die Profibus-Anwendung steht ein separater Converter zur Verfügung.

Neu bei dem Absolut-System Emax-Hi ist die optische und die Signalausgangs-Fehlermeldung. Sollte der Sensor nicht nahe genug am Magnetband sein, blinkt eine Warn-LED auf. Sollte sich später, im Betrieb, der Abstand zwischen Sensor und Magnetband verändern, kommt zusätzlich zur LED-Warnung per Fehler-Bit eine Meldung an die Steuerung. Für Monteur und Bediener bedeutet das eine höhere Sicherheit.

Der Sensor ist für den Temperaturbereich von -10 °C bis 70 °C ausgelegt. Die Schutzklasse ist IP 50, als Option ist IP 65 lieferbar. Der Sensor mit Metallgehäuse hat die Abmessungen 78 mm x 24 mm x 33 mm, das Anschlusskabel ist schleppkettentauglich und bis zu einer Länge von 30 m lieferbar.

Das Emax-Hi ist überall dort einsetzbar, wo eine zuverlässig lineare Messung mit einem absoluten Messsystem erforderlich ist, zum Beispiel in Linearantrieben, OP-Liegen, Bestrahlungsgeräten, Holzbearbeitungszentren, Metallbearbeitungsmaschinen, in der Lagertechnik oder in Druckmaschinen. (lz)
