Hub-Dreh-Modul Heb- und Drehbewegungen in einem Maschinenelement kombiniert

Dr. Tretter präsentiert auf der Motek sein umfassendes Produktspektrum an Maschinenelementen. Erstmals zeigt der Hersteller, Importeur und Engineeringpartner seine hochdynamischen Hub-Dreh-Module, mit denen er sein Spektrum an Drehmomentkugelbuchsen erweitert hat. Konstrukteure sollen damit zum Beispiel in der Automatisierungstechnik noch dynamischere Anwendungen realisieren können.

Firmen zum Thema

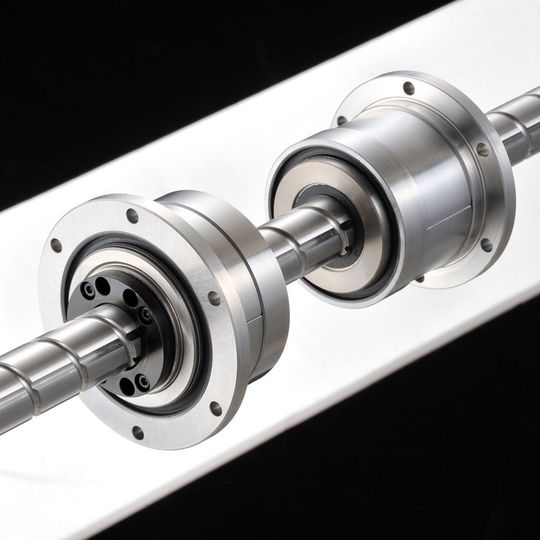

Mit dem hochdynamischen Hub-Dreh-Modul sollen Konstrukteure in der Automatisierungstechnik noch dynamischere Anwendungen realisieren können.
Mit dem hochdynamischen Hub-Dreh-Modul sollen Konstrukteure in der Automatisierungstechnik noch dynamischere Anwendungen realisieren können.
(Bild: Dr. Tretter)

Heben und Drehen sind in der Automation häufig vorkommende Bewegungen. Meist sind jedoch für jede Funktion zwei unterschiedliche Maschinenelemente im Einsatz. Mit dem Hub-Dreh-Modul kombiniert Dr. Tretter beide Funktionen in eine Einheit: Auf einer Hohlwelle wird eine Wendelnut eingeschliffen – wie beim Kugelgewindetrieb – und zusätzlich mehrere Längsnuten – wie bei der Drehmomentkugelbuchse. Auf dieser Welle sind nun zwei drehbar gelagerte Flanschmuttern angeordnet, die jede für sich, in der Regel durch einen Servomotor, angetrieben werden. Damit sollen sich verschiedene Antriebszustände realisieren lassen, die zu unterschiedlichen Bewegungszuständen der Welle führen: translatorisch, rotatorisch und kombiniert.

Bildergalerie

Zudem will Dr. Tretter den Fachbesuchern auch die bewährte Alu-Schienenführung zeigen. Für Korrosionsbeständigkeit sorgen Stahleinlagen in Niro-Ausführung und eloxiertes Aluminium. Dieses Führungssystem in der Größe 25 ist nun auch mit einem magnetischen Wegmesssystem erhältlich, das berührungslos und damit verschleißfrei arbeiten soll. Im Gegensatz zu optischen Wegmesssystemen ist die magnetische Lösung laut Dr. Tretter unempfindlich gegenüber Verschmutzungen wie Flüssigkeiten oder Staub und damit prädestiniert für raue Industrieumgebungen. Der Sensor ist in der Schutzart IP67 ausgeführt. Die Positionserfassung erfolgt direkt am Laufwagen. Das Besondere: Der Sensor ist nicht in einem zusätzlichen Vorsatzteil integriert, sondern befindet sich komplett im Wagen. Das soll die Konstruktion und den problemlosen Austausch gegenüber einer Lösung ohne Messeinrichtung vereinfachen. Je nach Aufgabe und Anwendungsfall bietet Dr. Tretter drei verschiedene Lösungen an: batteriebetrieben mit Anzeigeeinheit, fremdversorgt und hochgenau mit Anzeigeeinheit sowie als hochgenaues Messsystem für Automationsaufgaben.

Linearachsen und Profilschienenführungen

Auch die von Dr. Tretter entwickelte Linearachse wird auf dem Messestand zu sehen sein. Im Standard ist sie vor allem für die manuelle Verstellung konzipiert, sie lässt sich jedoch auch automatisieren. Anwender sollen sie zum Beispiel zur Formatverstellung, Verstellung von Anschlägen oder für einfache Längenmessaufgaben einsetzen können, wie sie häufig in der Holz- oder Blechbearbeitung vorkommen. Die Linearachse wird mit einem handelsüblichen Profil aus Aluminium aufgebaut und nutzt die Alu-Schienenführung mit integriertem Messsystem in der Größe 25. Die kleinste maximale Messlänge liegt bei 210 mm, die größte bei 3810 mm. Die Verstellung der Verschiebeeinheit erfolgt mit einem Handrad und einem Zahnriemen, sie kann aber auch automatisiert werden.

Dr. Tretter bietet bei den Profilschienenführungen nun auch neue C-Typen an, die das vorhandende Programm ablösen werden. Durch den Zweipunktkontakt unter X-Anordnung, vierreihig unter 45°, spielt die Einbaulage dieser Führungen keine Rolle. Mit dieser Linearführung sollen Maschinenbauer die Arbeitsschritte verringern können, die sie für den Aufbau von Maschinen und Anlagen aufwenden. Außerdem präsentiert Dr. Tretter weitere Profilschienenführungen – sowohl in der Ausführung mit Kreisbogenlaufrille als auch mit der gotischen Laufrille. Dazu kommen Kugelrollen, Toleranzringe, Miniaturführungen, Laufrollenführungen mit Messsystem und Kugelgewindetriebe. (sh)

Motek 2016: Halle 6, Stand 6314
