Positionsüberwachung Getriebeendschalter zur Pitch- und Azimut-Verstellung

Zur Positionsüberwachung der Rotorblätter sowie zur Überwachung der Gondelrotation bietet Meyle Getriebeendschalter in Schutzart IP65 an

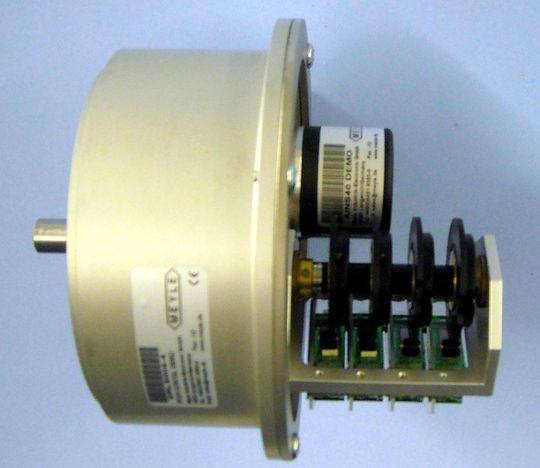

Im Bereich der Pitch-Verstellung ist eine genaue Positionsüberwachung der Stellung der Flügel notwendig. Dies wird in der Regel durch den Einbau von Getriebeendschaltern mit integrierten hochauflösenden absoluten multiturn Drehgebern realisiert. Da kleine Wege und Übersetzungen aufgelöst werden ist hierbei ein hochpräzises Getriebe des Getriebeendschalters nötig. Weiterhin ist eine runde Bauform zweckmäßig um den Getriebeendschalter entsprechend in die Pitch-Antriebseinheit, bzw. das Rotorblatt zu integrieren.

Im Gegensatz dazu werden in der Azimut--Verstellung (Yaw-Verstellung) eckige Bauformen eingesetzt. Die Getriebeendschalter erfassen eine genau Position der Gondel und verhindern Kabelverdrillung. Die Rotation der Gondel wird überwacht und im Bedarfsfall wird die Bewegung nach einer Richtung blockiert, um den Abriss der herunterhängenden Kabel im Turm zu verhindern.

Der Getriebeendschalter wird meist mit dem Zahnkranz der Gondel bzw. der Flügel über ein speziell angefertigtes Antriebsritzel verbunden. Die Schutzart von IP65 und Cold Climate Ausführungen bis -40°C lässt den Einsatz auch unter den widrigsten Bedingungen zu. (mi)

Husum WindEnergy 2010: Halle 1, Stand E11
