Angusseinsatz Für große Kontursprünge

| Redakteur: M.A. Bernhard Richter

Durch den Einsatz von Angusseinsätzen lassen sich von der Konstruktion bis zur Fertigung Zeit und Kosten sparen. Ab sofort erweitert Meusburger sein Sortiment um zwei neue Varianten speziell für große Kontursprünge.

Firmen zum Thema

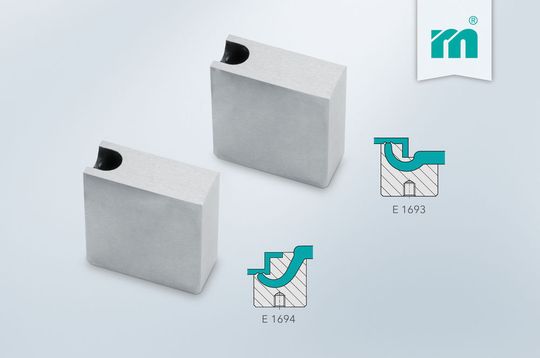

Meusburger Angusseinsätze für große Kontursprünge
Meusburger Angusseinsätze für große Kontursprünge
(Bild: Meusburger)

Angusseinsätze mit sogenannten „Bananen-Geometrien“ sollen die Lösung sein, um verdeckte Angussmarkierungen zu realisieren. Eine derartige Geometrie erlaubt das Anspritzen des Kunststoffteiles von der Bauteil-Unterseite. Zudem wird durch die klar definierte Abrisskante ein exaktes Abreißen des Angusses garantiert. Die hohe Oberflächengüte ermöglicht ein sehr gutes Fließverhalten und somit höchste Prozesssicherheit während des Spritzgießvorganges.

Mit den neuen Angusseinsätzen E 1693 und E 1694 von Meusburger werden zusätzliche Einsatzmöglichkeiten dank der speziellen Tunnelgeometrien geschaffen. Mittels dieser können ab sofort Tunnelangüsse mit großen Kontursprüngen einfach und schnell hergestellt werden. Mit dem „Angusseinsatz hohe Kontur“ E 1693 lassen sich Anbindungen zum Spritzteil hinter einem Absatz bzw. Steg oder oberhalb der Trennebene umsetzen. Der „Angusseinsatz tiefe Kontur“ E 1694 ermöglicht die Anbindung unterhalb der Trennebene.

Die CAD-Daten können über die digitalen Kataloge mit nur wenigen Klicks heruntergeladen werden. Wie gewohnt stehen auch die neuen Angusseinsätze bei Meusburger sofort ab Lager lieferbar zur Verfügung.
