Linearsystem Elektrisch höhenverstellbare Hubsäulen für die Medizintechnik

Redakteur: Ute Drescher

Die Lineareinheiten von RK Rose+Krieger beweisen ihre Fähigkeiten in der Medizintechnik bei der präzisen Positionierung von orthopädischen 3D-Scannern ebenso wie bei der individuellen Höhenanpassung von OP-Simulatoren, Patientenliegen oder Reha-Trainingsgeräten.

Anbieter zum Thema

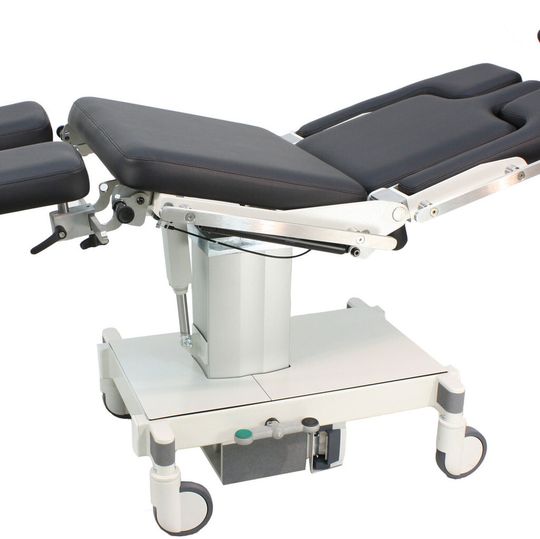

Ausgelegt auf die speziellen Bedürfnisse der Operateure in der Orthopädie, Dermatologie und Proktologie: der mobile OP-Stuhl SC 5010 SEK von Akrus mit batteriebetriebenem RK Powerlift M
Ausgelegt auf die speziellen Bedürfnisse der Operateure in der Orthopädie, Dermatologie und Proktologie: der mobile OP-Stuhl SC 5010 SEK von Akrus mit batteriebetriebenem RK Powerlift M
(Bild: Rose+Krieger)

Ausgehend von den elektrisch höhenverstellbaren Hubsäulen seiner RK Powerlift-Serie entwickelte RK Rose+Krieger gemeinsam mit einem Hersteller von Untersuchungs- und OP-Stühlen den RK Powerlift M. Diese speziell auf die medizinischen Anforderungen zugeschnittene Hubsäule überzeugt ebenso wie die gesamte Serie mit guten mechanischen und linearen Führungseigenschaften.

Die teleskopierenden Hubelemente mit quadratischem, rechteckigem oder in Einzelfällen auch rundem Querschnitt sind nicht nur leistungsstark und verdrehsteif, sondern auch elegant gestaltet und vor allem leise. Damit eignen sie sich besonders für den medizintechnischen Einsatz am Patienten.

Integrierte Motor-Spindeleinheit im kompakten Gehäuse

Der Antrieb des RK Powerlift M besteht aus einer kompakten integrierten Motor-Spindeleinheit. Bei einer Hubgeschwindigkeit von 13 mm/s erreicht er Verstellkräfte von 1500 Newton. Die Hubsäule besitzt eine rechteckige Grundfläche von 190 mm mal 150 mm und kann gleichermaßen auf Zug- und Druck belastet werden. Damit ist sie auch für die Überkopfmontage an Raumdecken geeignet. Bei Zugbeanspruchung beträgt die volle Last 150 kg. Passend dazu sind Seitenkräfte von bis zu 400 Nm zulässig und geben Reserven für Anwendungen, in denen die Säule allein eingesetzt werden soll. Spezielle Führungsgleiter mit einer erhöhten Auflagefläche erlauben diese hohen Momente. Auf kostenintensive Wälzläger kann daher verzichtet werden. Der RK Powerlift M ist derzeit in den Standardhüben 300 mm, 400 mm und 500 mm sowie für Netzspannungen von 230 V, 115 V oder 24 V lieferbar.

Im Gegensatz zur sonst üblichen manuellen Höhenverstellung sind die elektrisch verfahrbaren Hubsäulen deutlich schneller und bei Systemen mit mehreren Säulen sowie speziellen Anforderungen an reproduzierbare Positionen von Vorteil. Aus diesem Grund wählte auch ein Hersteller von Reha-Trainingsgeräten zwei Hubsäulen vom Typ RK Powerlift M. Sie dienen zur automatischen Einstellung der individuellen Nutzerposition per Chipkartensteuerung.

Stabiles 3-Stufen-Teleskop-Hubsystem

Das präzise Anfahren reproduzierbarer Positionen ist auch beim Einsatz der Hubelemente in orthopädischen Körperscannern entscheidend. Bei dem System zur präzisen Vermessung einzelner Körperpartien sorgt das 3-Stufen-Teleskop-Hubsystem RK Powerlift für die genaue Einstellung der Höhe.

Die hochstabile Hubsäule wurde speziell für Monosäulenanwendungen entwickelt und erlaubt große Seitenkräfte bei gleichzeitig hoher Verfahrgeschwindigkeit von max. 50 mm/s. Der RK Powerlift ist grundsätzlich als 2- und als 3-Stufen-Hubsäule verfügbar. Die dreistufige Teleskopausführung zeichnet sich besonders durch die hohen Druckkräfte von 800 N bzw. 1600 N und Zugkräfte von 800 N sowie Hubgeschwindigkeiten von 30 mm/s bzw. 15 mm/s aus.

Die Hubsäulen der RK Powerlift-Baureihe – vom RK Powerlift Z für hohe Momente und Hubgeschwindigkeiten über den RK Powerlift S für mittlere Momente und Hubgeschwindigkeiten bis zum RK Powerlift M für medizinische Anwendungen – sind in den drei Design-Ausführungen „Classic“, „Wave“ und „Technic“ lieferbar. (ud)
