3D-CAD-Software Die wohl größte je modellierte Baugruppe

Quelle: Pressemeldung PTC

Anbieter zum Thema

Mehr als 3,5 Millionen Komponenten, die sich aus 750.000 Baugruppen zusammensetzen – diese beeindruckenden Zahlen kommen zusammen, wenn eine Anlage zur Kernfusion entwickelt wird. Im Einsatz dabei war Konstruktionssoftware von PTC.

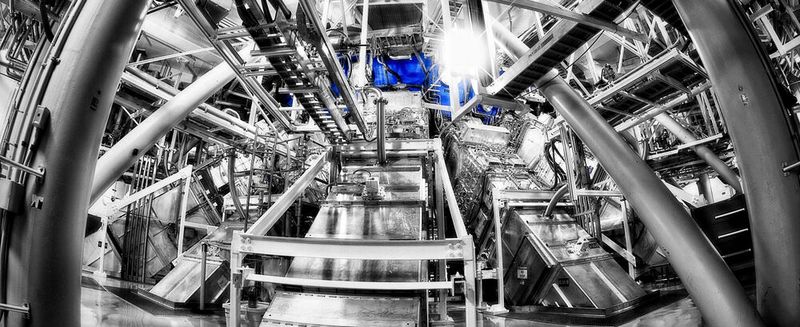

Blick von der Target Bay aus in die untere Halbkugel der Target Chamber der NIF.
Blick von der Target Bay aus in die untere Halbkugel der Target Chamber der NIF.
(Bild: Lawrence Livermore National Laboratory - Damien Jemison)

In der National Ignition Facility (NIF), einer Einrichtung des Lawrence Livermore National Laboratory (LLNL) in Kalifornien (USA), gelang kürzlich die Kernfusionsreaktion. Das NIF hat die Größe von einem Stadion und ist, wie es heißt, das präziseste Lasersystem der Welt, das 192 leistungsstarke Laserstrahlen in wenigen Milliardstel Sekunden auf ein Ziel von der Größe eines Bleistiftradiergummis fokussieren kann, um die Kernfusion zu zünden.

Bildergalerie
Bildergalerie mit 7 Bildern
Die Fusionsreaktion erzeugt mehr Energie als sie verbraucht, ohne die negativen Umweltauswirkungen der Kernspaltung oder von Kohlenwasserstoffen.

Für die Entwicklung des NIF nutzte das LLNL die CAD- und PLM-Software von PTC. Mit über 3,5 Millionen Komponenten, die sich aus 750.000 einzigartigen Bauteilkonstruktionen zusammensetzen, ist die NIF-Maschine – ein System aus Systemen – vermutlich die größte Baugruppe, die jemals mit Creo und Windchill erstellt wurde, möglicherweise auch die größte jemals in 3D-CAD modellierte Baugruppe.

Die NIF ist eine unglaubliche technische Leistung und der hier erzielte Durchbruch könnte schließlich den Zugang zu sauberer Energie verändern. Der Einsatz von PTC-Software während ihrer gesamten Entwicklung zeigt die enorme Leistungsfähigkeit unserer Technologie.

Jim Heppelmann, President und CEO von PTC

PTC ist seit über 25 Jahren ein enger Partner des NIF-Entwicklungsteam am LLNL. Im ersten Schritt entschied sich das LLNL für die CAD-Software Pro/Engineer die heute als Creo bekannt ist. Aufgrund der steigenden Anforderungen an das Datenmanagement kam einige Jahre später Windchill hinzu. Seitdem haben die Produktteams von PTC die Software stetig weiterentwickelt, beispielsweise hat PTC einen Großteil der 3D-Visualisierungstechnologie in Zusammenarbeit mit dem NIF-Team vorangetrieben und so die Möglichkeit geschaffen, die anfallende Datenmenge mit dem erweiterten Team zu teilen. Heute ist die NIF-Maschine, die die Fusionszündung erzeugte, vollständig in Creo und Windchill modelliert.
